Si las guías
laterales del papel incluidas con el producto se dañan o se
deforman, necesita reemplazarlas.
Precaución:
El uso continuo de guías laterales dañadas o
deformadas podría dañar los cabezales de impresión.

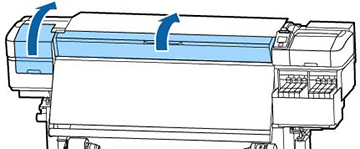

- Abra la cubierta de mantenimiento izquierda y la tapa frontal.

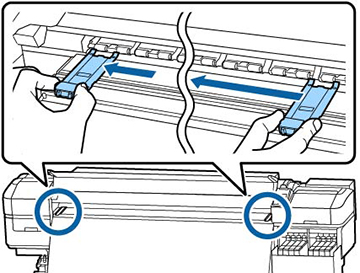

- Sujete las lengüetas de las guías laterales del papel y deslícelas hacia el extremo izquierdo de la platina.

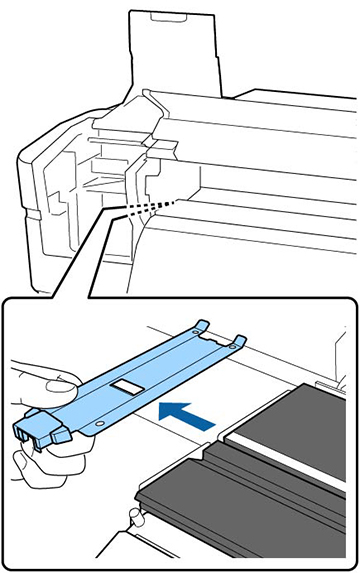

- Retire la guía izquierda, tal como se muestra a continuación, luego retire la guía derecha de la misma manera.

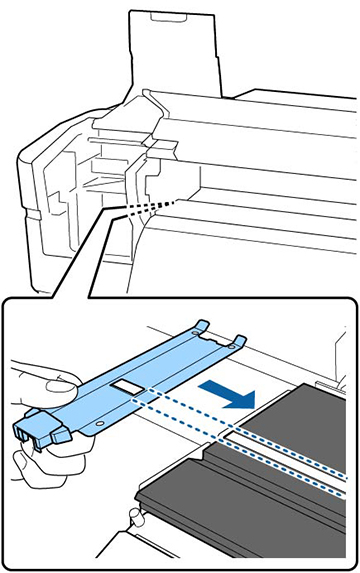

- Alinee la línea blanca de la guía lateral nueva con el borde de la platina.

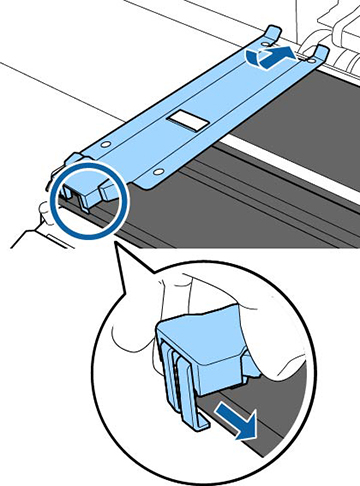

- Mientras presiona la punta de la guía
lateral del papel contra la platina, conecte los ganchos en la
esquina frontal de la platina.
Precaución:No instale las guías laterales del papel en el extremo derecho de la platina o se podrían caer en el producto y causar que no funcione.

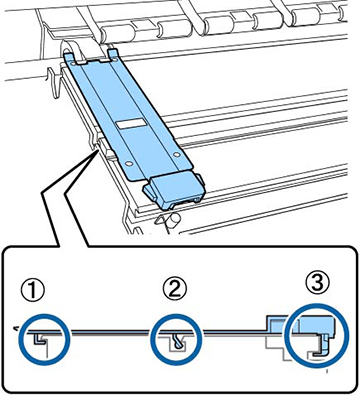

- Confirme que las tres secciones con
ganchos de la guía lateral del papel estén firmemente conectadas,
tal como se muestra a continuación, de modo que no quede ningún
espacio entre la guía y la platina.
- El gancho localizado en la parte frontal de la lengüeta (1) se debe enganchar en las esquinas de la platina.
- El gancho localizado en la parte posterior del orificio cuadrado (2) debe quedar en la ranura localizada en la parte frontal de la línea blanca en la platina.
- El gancho localizado en la parte posterior de la lengüeta (3) se debe enganchar en la esquina frontal de la platina.

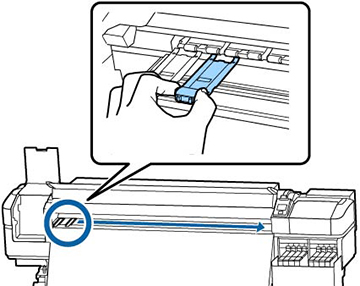

Precaución:Si las guías laterales del papel no están instaladas correctamente, repita estos pasos para instalarlas de nuevo; de lo contrario, los cabezales de impresión se podrían dañar. - Sujete las lengüetas de las guías laterales del papel y deslícelas hacia los extremos izquierdo y derecho de la platina. Suelte las lengüetas cuando estén en la posición correcta.
