Substitua os
rolamentos do scanner quando o número de digitalizações ultrapassar
o ciclo de vida dos rolamentos. Verifique o contador do rolamento
do scanner para ver quando será necessário substituir os
rolamentos.

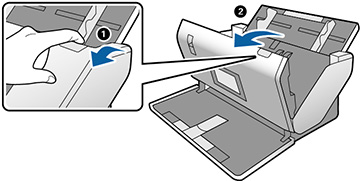

- Puxe a alavanca de abertura da tampa para a frente e abra a tampa do scanner.
- Pressione a lingueta da tampa do rolamento de recolhimento e puxe a tampa para removê-la.

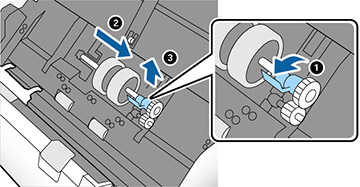

- Puxe a
lingueta no rolamento de recolhimento para baixo e deslize o
rolamento para a direita para removê-lo.
Cuidado:Não use força em excesso quando remover o rolo de coleta ou pode danificar o scanner.

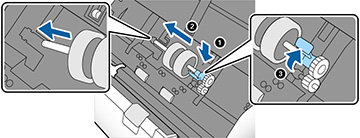

- Para instalar o cilindro de recolhimento novo, alinhe as ranhuras na unidade do cilindro e deslize-a para a esquerda. Aperte a guia para cima para prender o rolamento.
- Alinhe a
borda inferior da tampa do rolamento de recolhimento com as
ranhuras, conforme mostrado, e aperte-a até que ela trave no
lugar.
Observação: Se não conseguir fechar a tampa, o cilindro de recolhimento não está instalado corretamente. Remova o cilindro de recolhimento e reinstale-o. Depois, tente fechar a tampa novamente.

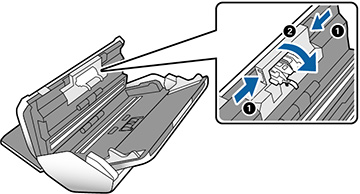

- Aperte
as guias nas laterais da tampa do rolamento de separação e abra a
tampa.
Cuidado:Tenha cuidado para não aplicar muita força ao abrir a tampa.

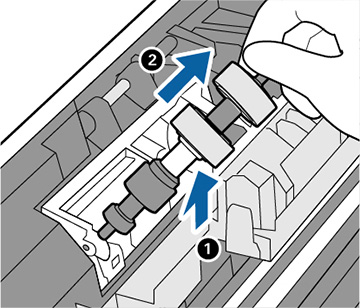

- Levante o lado esquerdo do rolo de separação e remova-o.

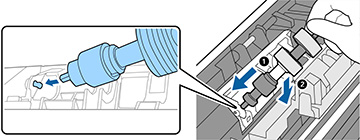

- Para instalar um novo cilindro de separação, insira uma extremidade do cilindro no orifício na lateral direita e abaixe a outra extremidade do cilindro no lugar.
