Remplacement des rouleaux des cassettes de papier en option 2 à 4

Lorsque les rouleaux des cassettes de papier en option 2 à 4 doivent être remplacés, un message s'affiche à l'écran ACL. Il y a trois rouleaux chaque cassette de papier : deux à l'arrière du produit et un sur le bac. Communiquez avec Epson pour obtenir du soutien.

Remarque: Assurez-vous que les flèches sur les rouleaux pointent dans le sens contraire des aiguilles d'une montre avant de les installer dans les cassettes de papier 2 à 4. Il existe différents rouleaux pour la cassette de papier 1 et les autres cassettes de papier.

Mettez le produit hors tension.
Débranchez le cordon d'alimentation CA.
Retirez les rouleaux de remplacement de leur emballage.
Mise en garde:

Évitez d'endommager ou de salir la surface des rouleaux. S'il y a de la saleté ou de la poussière sur les rouleaux, nettoyez-les avec un chiffon doux et humide. N'utilisez pas un chiffon sec pour nettoyer les rouleaux de guidage du papier; vous pourriez en endommager la surface.

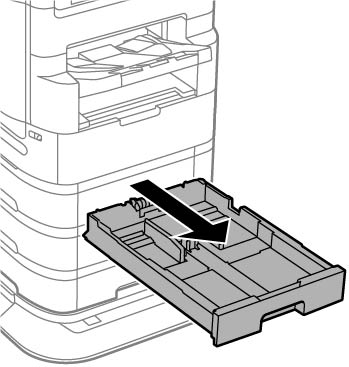

Sortez la cassette de papier en tirant.

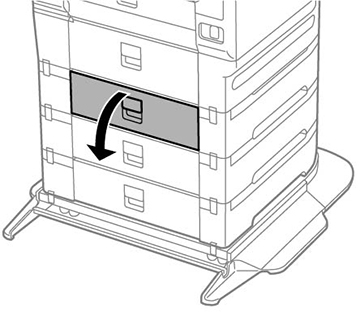

Ouvrez le capot arrière (E) de la cassette de papier que vous avez retirée.
À l'aide d'un tournevis, retirez les trois vis sur le capot interne, tel qu'illustré, puis retirez le capot.
Abaissez les onglets sur les rouleaux, puis faites glisser les rouleaux vers la droite pour les retirer.
Insérez les rouleaux de remplacement, tel qu'illustré, et faites-les glisser vers la gauche jusqu'à ce qu'ils s'enclenchent.
Sur la cassette de papier que vous avez retirée, tirez le levier vers le haut comme illustré pour libérer le rouleau.
Faites glisser le rouleau vers le levier, puis soulevez-le pour le retirer de la cassette.
Insérez le bout pointu de la tige du rouleau de remplacement dans le trou de la cassette et faites délicatement glisser le rouleau dans la fente en plaçant le côté plat de la tige vers l'avant de la cassette.
Tournez le levier comme illustré pour fixer le rouleau en place.
Insérez la cassette de papier jusqu'au fond du produit.
Utilisez un tournevis pour fixer le capot interne à l'imprimante à l'aide des trois vis que vous avez retirées.
Fermez le capot arrière (E).

Réinitialisez le compteur des rouleaux d'entretien pour que le bac papier fasse le suivi de l'utilisation des rouleaux.
