Installation des unités de cassette de papier en option

Vous pouvez installer jusqu'à trois unités de cassette de papier en option pour obtenir une plus grande capacité de papier. Si vous installez une cassette de papier en option, vous devez d'abord installer le support pour imprimante en option.
  1. Éteignez le produit et débranchez le cordon d'alimentation ainsi que tous les câbles connectés.
    Avertissement: Pour éviter un choc électrique, assurez-vous de débrancher le cordon d'alimentation.
  2. Sortez l'unité de cassette de papier de son emballage et retirez les matériaux de protection.
  3. Assurez-vous que tous les composants illustrés ci-dessous sont présents :


    1 Casette en option
    2 Vis (×4)
    3 Étiquette de taille de papier
    4 Autocollant de numéro de cassette
  4. Fermez le butoir du bac de sortie, au besoin, et rentrez le bac de sortie. Soulevez et retirez le bac de sortie du produit.

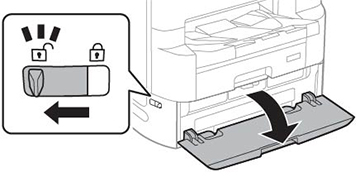

  5. Déverrouillez et ouvrez le capot du bac du sac d'encre.

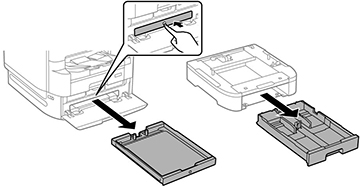

  6. Appuyez sur le bac du sac d'encre noir pour le dégager, puis retirez le bac ainsi que la cassette de papier (C1).

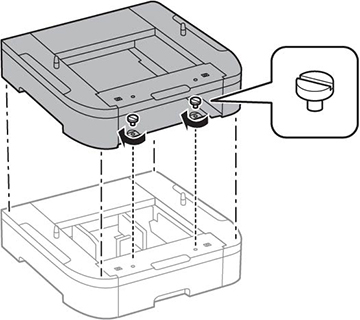

  7. Empilez toutes les unités de cassette de papier en option les unes sur les autres et fixez-les ensemble à l'aide des vis fournies.

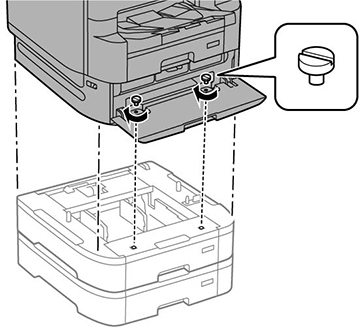

  8. Soulevez votre produit et abaissez-le doucement sur l'unité de cassette de papier en alignant les coins. Fixez le produit à l'unité de cassette de papier à l'aide des vis fournies.


    Remarque: Il se peut qu'il reste des vis après l'installation.

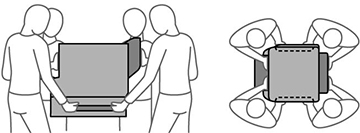

    Avertissement: Pour soulever le produit, demandez à quatre personnes de le tenir comme illustré ci-dessous. Si vous agrippez d'autres zones, vous risquez de laisser tomber le produit ou de coincer vos doigts lorsque vous le déposez.

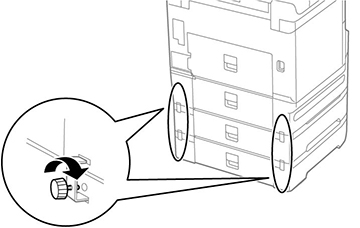

  9. Fixez les dos des unités de cassette de papier les uns aux autres et au produit à l'aide des joints et vis fournis, tel qu'illustré.


  10. Insérez une étiquette dans le porte-étiquette pour indiquer la taille du papier à charger dans chaque cassette de papier.

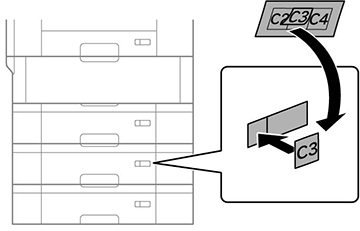

  11. Insérez la cassette de papier dans le produit et placez l'autocollant correspondant sur l'unité de cassette pour indiquer le numéro de la cassette.


  12. Réinsérez le bac du sac d'encre noire et fermez le couvercle du bac du sac d'encre.
  13. Réinsérez la cassette de papier que vous avez précédemment retirée et replacez le bac de sortie.
  14. Branchez le cordon d'alimentation et les autres câbles de connexion, puis branchez le produit à une prise d'alimentation.
  15. Mettez le produit sous tension.
  16. Appuyez sur la touche  Configuration papier et assurez-vous que les unités de cassette installées sont affichées à l'écran.
  17. Activez les unités de cassette de papier en option dans le logiciel de l'imprimante.
