Installation du support pour imprimante en option

Vous pouvez installer le support pour imprimante en option si l'imprimante sera placée au sol. Si vous installez des cassettes de papier en option, vous devez d'abord installer le support pour imprimante.
  1. Éteignez le produit et débranchez le cordon d'alimentation ainsi que tous les câbles connectés.
    Avertissement: Pour éviter un choc électrique, assurez-vous de débrancher le cordon d'alimentation.
  2. Sortez le support pour imprimante de son emballage et retirez les matériaux de protection.
  3. Assurez-vous que tous les composants illustrés ci-dessous sont présents :


    1 Support pour imprimante
    2 Supports latéraux (×2)
    3 Fixations pour supports latéraux (×2)
    4 Barre de renforcement avant
    5 Barre de renforcement arrière
    6 Capot avant
    7 Vis des supports latéraux et des barres de renforcement (×18)
    8 Vis du support pour imprimante (x2)
    9 Vis des joints (x2)
    10 Joints arrière (×2)
    11 Serre-câbles (x2)

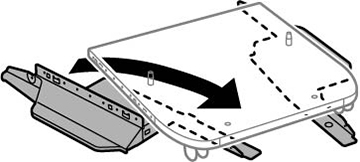

  4. Placez les supports latéraux entre les roulettes du support pour imprimante tel qu'illustré.

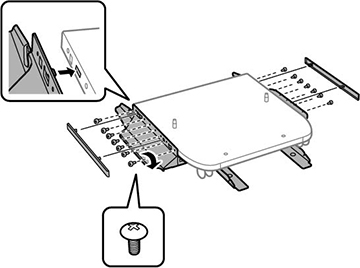

  5. Fixez les supports latéraux au support pour imprimante au moyen des fixations pour supports latéraux et des vis fournies.


    Mise en garde:
    Assurez-vous que les supports latéraux sont bien fixés au support pour imprimante. Sinon, le produit pourrait tomber.

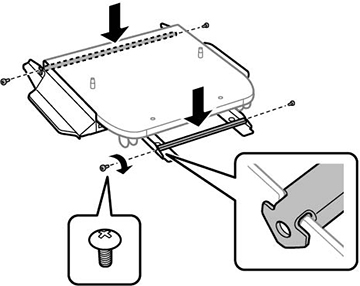

  6. Fixez les barres de renforcement aux supports latéraux à l'aide des vis fournies.

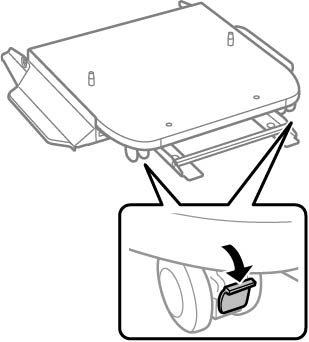

  7. Placez le support pour imprimante au sol et verrouillez les roulettes avant.

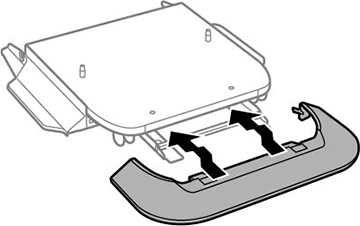

  8. Fixez le capot avant aux supports latéraux tel qu'illustré.


  9. Fermez le butoir du bac de sortie, au besoin, et rentrez le bac de sortie. Soulevez et retirez le bac de sortie du produit.


  10. Déverrouillez et ouvrez le capot du bac du sac d'encre.


  11. Appuyez sur le bac du sac d'encre noire pour le dégager, puis retirez le bac ainsi que la cassette de papier (C1).

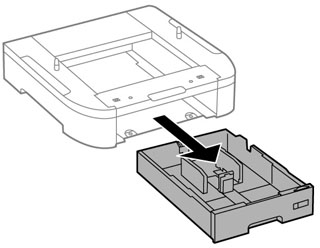

    Remarque: Si vous installez le support pour imprimante sous une unité de cassette de papier en option, retirez plutôt la cassette de papier de l'unité de cassette en option.

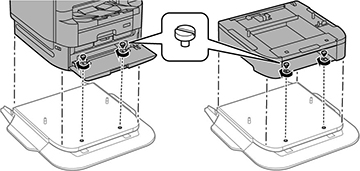

  12. Soulevez votre produit ou l'unité de cassette en option et abaissez-la doucement sur le support pour imprimante en alignant les coins. Fixez le produit ou de l'unité de cassette en option au support pour imprimante à l'aide des vis fournies.


    Remarque: Il se peut qu'il reste des vis après l'installation.
    Avertissement: Pour soulever le produit, demandez à quatre personnes ou plus de le tenir comme illustré ci-dessous. Si vous agrippez d'autres zones, vous risquez de laisser tomber le produit ou de coincer vos doigts lorsque vous le déposez.

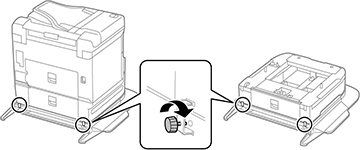

  13. Fixez le dos du produit ou de l'unité de cassette en option au support pour imprimante à l'aide des joints et vis fournis, tel qu'illustré.

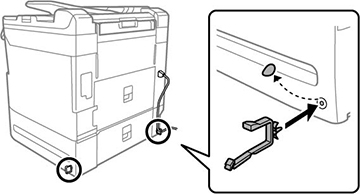

  14. Retirez tous les sceaux à l'arrière du produit, et installez les serre-câbles à une sélection des endroits illustrés ici.


    Remarque: Vous pouvez faire passer dans les serre-câbles le cordon d'alimentation du produit ou d'autres câbles.
  15. Réinsérez le bac du sac d'encre noire et fermez le couvercle du bac du sac d'encre.
  16. Réinsérez la cassette de papier que vous avez précédemment retirée et replacez le bac de sortie.
  17. Branchez le cordon d'alimentation et les autres câbles de connexion, puis branchez le produit à une prise d'alimentation.
