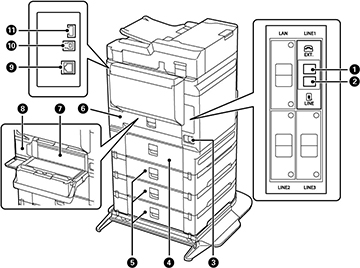

Certas partes são identificadas com um código de letra e número. Se houver papel preso ou algum erro, use esses códigos para localizar e corrigir o problema.
| 1 | Porta EXT. |
| 2 | Porta LINE |
| 3 | Entrada de energia (CA) |
| 4 | Tampa traseira (D3) |
| 5 | Tampa traseira (E) (gavetas de papel opcionais) |
| 6 | Tampa traseira (D1) |
| 7 | Unidade automática de duplex (D2) |
| 8 | Caixa de manutenção |
| 9 | Porta LAN |

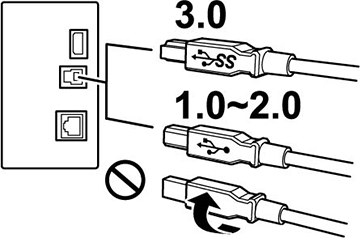

| 10 | Porta USB |
| 11 | Porta USB de serviço (não remova a etiqueta) |
