La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport largeur/hauteur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran vous devez placer le projecteur en fonction de la taille de l'image projetée. (Il est possible que les chiffres aient été arrondis.) Vous pouvez aussi utiliser la calculatrice de distance de projection ici.

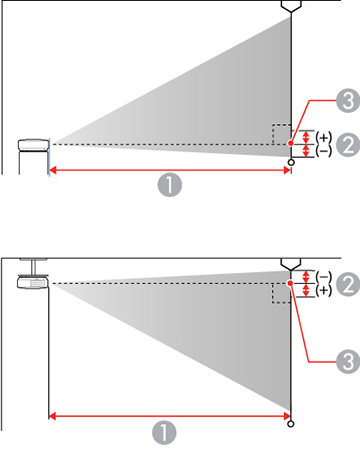

| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'image |
| 3 | Centre de l'objectif |
EX3280/VS260
| Image ou écran à rapport hauteur/largeur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand angle ou télé |
Décalage du centre de
l'objectif (2)
Large à télé |
| 30 po | 34 à 46 po
(87 à 118 cm) |
–2 po (–5 cm) |
| 50 po | 57 à 78 po
(146 à 198 cm) |
–3,2 po (–8 cm) |
| 60 po | 69 à 94 po
(176 à 238 cm) |
–3,9 po (–10 cm) |
| 70 po | 81 à 109 po
(205 à 278 cm) |
–4,7 po (–12 cm) |
| 80 po | 93 à 125 po
(235 à 318 cm) |
–5,5 po (–14 cm) |
| 100 po | 116 à 157 po
(294 à 398 cm) |
–6,7 po (–17 cm) |
| 150 po | 174 à 235 po
(442 à 598 cm) |
–9,8 po (–25 cm) |
| 200 po | 232 à 314 po
(590 à 797 cm) |
–13,4 po (–34 cm) |
| 300 po | 349 po
(886 cm) |
–20,1 po (–51 cm) |
| 350 po | 407 po
(1034 cm) |
–23,2 po (–59 cm) |
EX5280
| Image ou écran à rapport hauteur/largeur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand angle ou télé |
Décalage du centre de
l'objectif (2)
Large à télé |
| 30 po | 35 à 42 po
(89 à 107 cm) |
–2 po (–5 cm) |
| 40 po | 47 à 56 po
(119 à 143 cm) |
–2,8 po (–7 cm) |
| 50 po | 59 à 71 po
(150 à 180 cm) |
–3,2 po (–8 cm) |
| 60 po | 71 à 85 po
(180 à 217 cm) |
–3,9 po (–10 cm) |
| 80 po | 95 à 114 po
(241 à 290 cm) |
–5,5 po (–14 cm) |
| 100 po | 119 à 143 po
(302 à 363 cm) |
–6,7 po (–17 cm) |
| 150 po | 179 à 215 po
(454 à 546 cm) |
–9,8 po (–25 cm) |
| 200 po | 239 à 287 po
(607 à 729 cm) |
–13,4 po (–34 cm) |
| 250 po | 299 à 359 po
(759 à 912 cm) |
–16.,5 po (–42 cm) |
| 300 po | 359 à 431 po
(912 à 1095 cm) |
–20,1 po (–51 cm) |
EX9230
| Image ou écran à rapport hauteur/largeur de 16:9 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand angle ou télé |
Décalage du centre de
l'objectif (2)
Grand-angle ou télé |
| 34 po | 36 à 43 po
(91 à 109 cm) |
–1,2 po (–3 cm) |
| 40 po | 42 à 51 po
(107 à 129 cm) |
–1,2 po (–3 cm) |
| 50 po | 53 à 64 po
(135 à 162 cm) |
–1,6 po (–4 cm) |
| 60 po | 64 à 77 po
(162 à 195 cm) |
–2 po (–5 cm) |
| 80 po | 85 à 103 po
(217 à 261 cm) |
–2,8 po (–7 cm) |
| 100 po | 107 à 129 po
(272 à 327 cm) |
–3,1 po (–8 cm) |
| 150 po | 161 à 194 po
(410 à 492 cm) |
–4,7 po (–12 cm) |
| 200 po | 215 à 259 po
(547 à 658 cm) |
–6,3 po (–16 cm) |
| 250 po | 270 à 324 po
(685 à 823 cm) |
–7,9 po (–20 cm) |
| 332 po | 359 à 431 po
(911 à 1 094 cm) |
–10,6 po(–27 cm) |
EX7280
| Image ou écran à rapport hauteur/largeur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand angle ou télé |
Décalage du centre de
l'objectif (2)
Large à télé |
| 33 po | 36 à 43 po
(91 à 110 cm) |
–1,6 po (–4 cm) |
| 35 po | 38 à 46 po
(97 à 117 cm) |
–1,6 po (–4 cm) |
| 40 po | 44 à 53 po
(111 à 134 cm) |
–2 po (–5 cm) |
| 50 po | 55 à 66 po
(139 à 168 cm) |
–2,4 po (–6 cm) |
| 60 po | 66 à 80 po
(168 à 202 cm) |
–2,8 po (–7 cm) |
| 80 po | 89 à 106 po
(225 à 270 cm) |
–3,9 po (–10 cm) |
| 100 po | 111 à 133 po
(281 à 338 cm) |
–4,7 po (–12 cm) |
| 150 po | 167 à 200 po
(424 à 509 cm) |
–7,1 po (–18 cm) |
| 200 po | 223 à 268 po
(566 à 680 cm) |
–9,4 po (–24 cm) |
| 320 po | 357 à 429 po
(907 à 1089 cm) |
–15,4 po (–39 cm) |
EX9240
| Image ou écran à rapport hauteur/largeur de 16:9 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand angle ou télé |
Décalage du centre de
l'objectif (2)
Large à télé |
| 30 po | 34 à 56 po
(87 à 142 cm) |
0 po (0 cm) |
| 40 po | 46 à 75 po
(116 à 190 cm) |
0 po (0 cm) |
| 50 po | 57 à 94 po
(146 à 238 cm) |
0 po (0 cm) |
| 60 po | 69 à 113 po
(176 à 286 cm) |
0 po (0 cm) |
| 80 po | 93 à 150 po
(235 à 382 cm) |
0 po (0 cm) |
| 100 po | 116 à 188 po
(295 à 478 cm) |
0 po (0 cm) |
| 150 po | 174 à 283 po
(443 à 719 cm) |
0 po (0 cm) |
| 200 po | 233 à 378 po
(591 à 959 cm) |
0,4 po (1 cm) |
| 250 po | 291 à 472 po
(740 à 1200 cm) |
0,4 po (1 cm) |
| 300 po | 350 à 567 po
(888 à 1441 cm) |
0,4 po (1 cm) |
