Ajuste de la convergencia de colores (Alineación del panel)

Puede utilizar la función Alineación del panel para ajustar manualmente la convergencia de colores (la alineación de los colores rojo y azul) en la imagen proyectada.
Nota: Solamente puede ajustar la convergencia de los colores rojo y azul. El color estándar del panel es verde y no puede ser ajustado. Puede ajustar los píxeles hasta ±3 píxeles en incrementos de 0,125 píxeles.
  1. Encienda el proyector.
  2. Pulse el botón Menu.
  3. Seleccione el menú Extendida y pulse el botón Enter.
  4. Seleccione el ajuste Pantalla y pulse el botón Enter.


  5. Seleccione el ajuste Alineación del panel y pulse el botón Enter.
  6. Seleccione el ajuste Alineación del panel otra vez y pulse el botón Enter.
  7. Seleccione On y pulse el botón Enter.
  8. Pulse el botón Esc para volver a la pantalla anterior.
  9. Seleccione el ajuste Seleccionar color y elija una de las siguientes opciones:
    • R para ajustar la convergencia del color rojo.
    • B para ajustar la convergencia del color azul.
  10. Pulse el botón Esc para volver a la pantalla anterior.
  11. Seleccione el ajuste Color patrón y pulse el botón Enter.
  12. Seleccione el patrón que desea utilizar y pulse el botón Enter.
  13. Pulse el botón Esc para volver a la pantalla anterior.

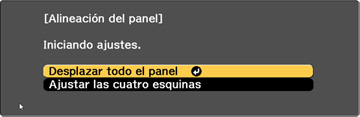

  14. Seleccione Iniciar ajustes y pulse el botón Enter. Verá esta pantalla:


  15. Primero, seleccione Desplazar todo el panel para ajustar todo el panel y pulse el botón Enter.
  16. Utilice los botones de flecha del control remoto para ajustar todo el panel y pulse el botón Enter.
  17. A continuación, seleccione Ajustar las cuatro esquinas para hacer ajustes más precisos y pulse el botón Enter.
  18. Utilice los botones de flecha del control remoto para ajustar la alineación del color que seleccionó para el ajuste Seleccionar color y pulse el botón Enter.
  19. Cuando termine de ajustar todas las esquinas en la pantalla, pulse el botón Enter.
  20. Realice una de las siguientes acciones:
    • Si necesita ajustar la alineación de otro panel para el proyector, elija Seleccione intersección y ajuste y pulse el botón Enter para seguir realizando ajustes.
    • Si la alineación del panel del proyector es correcta, seleccione Salir y pulse el botón Enter para volver al menú Alineación del panel.
Tema principal: Uso de las funciones de ajustes de imagen avanzados
