Ajuste da posição da imagem usando o deslocamento da lente

Se você não puder instalar o projetor diretamente em frente à tela, você pode ajustar a posição da imagem projetada usando a função de deslocamento da lente.

Observação: Aguarde 20 minutos depois de ligar o projetor para configurar o foco, o zoom e o deslocamento da lente, para maior precisão.

Ligue o projetor e exiba uma imagem.

Aperte os botões de seta no controle remoto ou no painel de controle para ajustar a posição da imagem projetada conforme necessário.

ELPLR05

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 15%

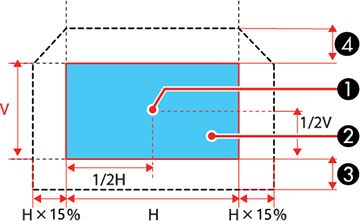

Lente ELPLX03

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 5%
4	Distância máxima: V × 20%

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

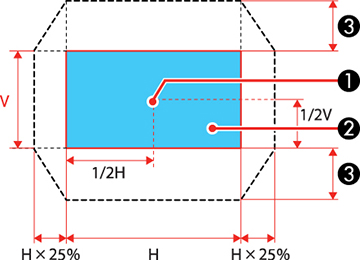

ELPLU05/ELPLL09/ELPLL10

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 55%

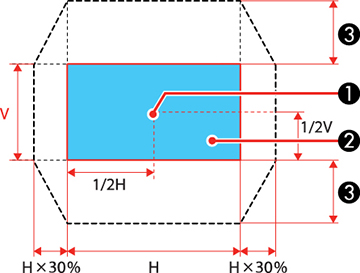

ELPLW07/ELPLM12/ELPLM13/ELPLM14

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 65%; distância máxima quando estiver executando a correspondência de tela: V × 60% (ELPLM13)

Observação: Você não pode mover a imagem verticalmente quando a lente está deslocada horizontalmente até o fim.

Quando terminar, pressione o botão Esc no painel de controle ou no controle remoto.

Observação: Quando ajustar a altura da imagem, posicione a imagem mais abaixo de onde quiser que ela apareça e depois mova a imagem para cima. Isso previne que a imagem se desloque para baixo depois de ser ajustada. A imagem fica mais nítida quando a lente está na posição inicial. Para mover a lente para a posição inicial, aperte e segure o botão Lens Shift no controle remoto ou no painel de controle por pelo menos três segundos.
