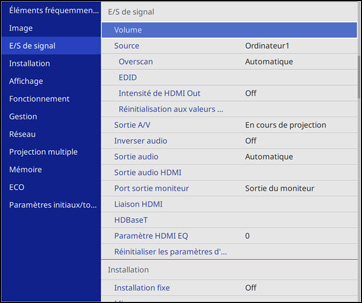

Paramètres du signal d'entrée - Menu E/S de signal

En règle générale, le projecteur détecte et optimise automatiquement les paramètres du signal d'entrée. Si vous devez personnaliser les paramètres, vous pouvez le faire depuis le menu E/S de signal. Les paramètres disponibles varient selon la source d'image actuellement sélectionnée.

Pour modifier les paramètres d'une source d'entrée, assurez-vous que cette source est raccordée et sélectionnée.

Paramètre	Options	Description
Volume	Différents niveaux disponibles	Règle le volume du système de haut-parleurs du projecteur ou des haut-parleurs externes.
Source	Format du signal Overscan EDID Intensité de HDMI Out	Affiche les paramètres sélectionnés de la source d'entrée actuelle. Format du signal : définit le format du signal et l'intervalle vidéo de certaines sources d'entrée. Signal Vidéo : définit le format du signal et les sources d'entrée connectées aux ports vidéo; s'il y a des interférences ou si aucune image n'apparaît lorsque le paramètre est réglé à Auto, sélectionnez le format de signal approprié. Plage vidéo : règle la plage vidéo pour qu'elle corresponde au réglage d'une source d'entrée connectée aux ports HDMI ou au port HDBaseT. Overscan : modifie le rapport hauteur/largeur de l'image projetée pour rendre les bords visibles selon un pourcentage sélectionnable ou de façon automatique lors de la projection d'un signal en composantes. EDID : décrit les capacités d'affichage de votre projecteur. Modifiez le réglage comme nécessaire selon la résolution de la source d’entrée actuelle. (Vous pouvez sélectionner les paramètres EDID pour chaque source d'entrée individuelle sans devoir changer la source d'entrée.) Intensité de HDMI Out : règle l'intensité du signal d’entrée du port HDMI Out; modifiez ce paramètre lorsque vous ne pouvez pas afficher correctement la sortie d'image du port HDMI Out.
Sortie A/V	En cours de projection Toujours valide	Détermine quand le projecteur envoie le son et les images à des appareils externes; réglez à Toujours valide pour envoyer le son et les images lorsque le projecteur est en mode attente.
Inverser audio	On Off	Réglez à On pour invertir les canaux auto de gauche et de droite pour qu'ils correspondent à la position d'installation du projecteur.
Sortie audio	Auto Audio Audio1 Audio2	Définit le port d'entrée audio lors de la projection de toute source autre que HDMI, HDBaseT, réseau local sans fil et Screen Mirroring.
Sortie audio HDMI	HDMI1 HDMI2 HDMI3	Règle le port d'entrée audio lorsque vous projetez des images depuis l'un des ports HDMI.
Port sortie moniteur	Sortie du moniteur Ordinateur2	Sélectionne la fonction du port Ordinateur2/Sortie du moniteur. Sortie du moniteur : sélectionnez cette option pour envoyer le signal d'une image à un moniteur externe. Ordinateur2 : sélectionnez cette option lorsque le signal d'une image provient d'un ordinateur.
Liaison HDMI	Connexions périph Liaison HDMI Périph. sortie audio Mise ss tension Mise hs tension	Options du paramètre Liaison HDMI permettant à la télécommande ou au projecteur de commander les appareils compatibles à la norme CEC raccordés par une connexion HDMI. Connexions périph : liste les appareils connectés aux ports HDMI1, HDMI2 et HDMI3. Liaison HDMI : active ou désactive la fonctionnalité Liaison HDMI. Périph. sortie audio : sélectionne si la diffusion du son s'effectue depuis les haut-parleurs internes ou depuis un système audiovisuel connecté au projecteur. Mise ss tension : commande ce qui se produit lorsque vous mettez sous tension le projecteur ou un appareil lié. Bidirectionnel : met automatiquement sous tension l'appareil raccordé lorsque vous mettez sous tension le projecteur, et vice versa. Périph -> PJ : met automatiquement sous tension le projecteur lorsque vous mettez sous tension l'appareil raccordé. PJ -> Périph : met automatiquement sous tension l'appareil raccordé lorsque vous mettez sous tension le projecteur. Mise hs tension : permet de choisir si les appareils liés s'éteignent automatiquement lorsque le projecteur est éteint.
HDBaseT	Connecter ELPHD02 Commande Communication Extron XTP	Connecter ELPHD02 : réglez le paramètre à On pour utiliser le boîtier de commande HDBaseT. Assurez-vous que ce paramètre est désactivé si vous n'utilisez pas le boîtier de commande HDBaseT. Commande Communication : active ou désactive la communication provenant de l'Ethernet et des ports de série du transmetteur; l'activation de ce réglage désactive les ports LAN et RS-232C (Connecter ELPHD02 et Extron XTP doivent être désactivés afin d'utiliser ce paramètre). Extron XTP : permet de brancher un transmetteur ou commutateur Extron XTP au port HDBaseT lorsque ce paramètre est réglé à On.
Paramètre HDMI EQ	1 2 3	Permet d'ajuster le niveau du signal d'entrée HDMI selon les périphériques connectés au port HDMI. Si vous remarquez beaucoup d'interférences sur l'image, ou si un problème survient, par exemple si aucune image n'est projetée, modifiez le paramètre.
Réinitialiser les paramètres d'E/S de signal		Réinitialise à leurs valeurs par défaut tous les paramètres du menu E/S de signal.
