Ajustement de l'angle de l'unité tactile

Réglez l'angle de la lumière laser provenant de l'unité tactile afin que l'unité tactile puisse détecter la position de vos doigts. Une fois que vous avez effectué le réglage de l'angle de l'unité tactile, effectuez un calibrage tactile.
Remarque: Vous pouvez acheter une unité tactile en tant qu'accessoire en option ou utiliser une unité tactile d'un ancien projecteur BrightLink. Lors de l'utilisation d'un ancien modèle de l'unité tactile, le réglage de l'angle n'est pas automatique.
Remarque: Assurez-vous d'avoir calibré les stylets, installé l'unité tactile et allumé l'unité tactile avant d'effectuer le réglage de l'angle. Consultez le Guide d'installation en ligne pour les renseignements d'installation de l'unité tactile et cliquez sur le lien ci-dessous pour obtenir les instructions de calibration du stylo.
  1. Appuyez sur la touche Menu, sélectionnez le menu Installation puis appuyez sur  Enter.


  2. Sélectionnez Unité tactile puis appuyez sur  Enter.

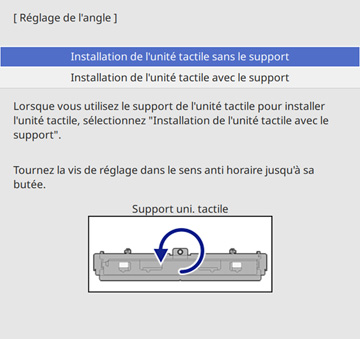

  3. Sélectionnez Config. uni. tactile puis appuyez sur  Enter. L'écran suivant s'affiche :


    Remarque: Le projecteur détecte automatiquement quel modèle d'unité tactile est connecté et affiche les instructions pour ce modèle. Les instructions présentées ici concernent l'unité tactile ELPFT01.
  4. Sélectionnez l'option de la méthode d'installation de l'unité tactile utilisée et appuyez sur Enter.
  5. Si vous utilisez le support de l'unité tactile, tournez la vis de réglage sur le support dans le sens antihoraire jusqu'à ce qu'elle s'arrête.
  6. Fixez les deux marqueurs aux positions indiquées sur l'écran projeté en vous assurant que les extrémités les plus minces des marqueurs font face à l'unité tactile.
    Remarque: Ne placez aucun autre objet que les marqueurs près de l'image projetée lors de l'ajustement de l'angle. Si d'autres objets se trouvent sur l'image projetée ou près de celle-ci, l'ajustement de l'angle pourrait échouer.

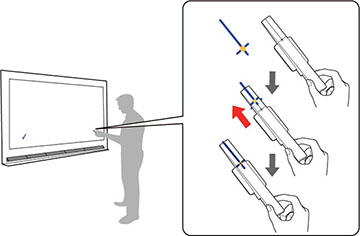

  7. Déplacez chaque marqueur vers la croix projetée jusqu'à ce que les lignes de la croix soient alignées aux lignes du marqueur. Assurez-vous de faire correspondre les positions de sorte que les croix soient superposées avec les points sur les positions des marqueurs.


    Remarque: Si les aimants ne se fixent pas complètement à l'écran, essuyez la zone pour enlever toute saleté et réessayez. Pour les écrans non magnétiques, utilisez le ruban adhésif fourni pour fixer les marqueurs.
  8. Appuyez sur  Enter sur la télécommande ou le panneau de commande pour commencer le réglage automatique.
  9. Une fois les réglages terminés, retirez les marqueurs.
    Remarque: Si le réglage automatique échoue, suivez les instructions à l'écran pour régler manuellement l'angle du laser et relancez le réglage automatique.

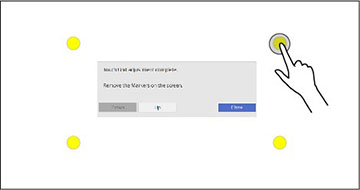

  10. Touchez chacun des quatre cercles jaunes sur l'écran et vérifiez que l'indicateur tactile gris apparaît dans la bonne position.


    Remarque: Les opérations tactiles pourraient ne pas fonctionner correctement si vous portez un bandage, des ongles artificiels, du vernis à ongles ou tout autre accessoire qui pourrait faire obstacle à vos doigts.
    Si les indicateurs gris n'apparaissent pas à l'endroit où vous avez touché l'écran, vous devez régler manuellement l'alignement de l'unité tactile.


  11. Sélectionnez Haut à l'aide de la télécommande ou du panneau de contrôle et appuyez sur  Enter. Essayez de toucher à nouveau les quatre points et répétez ce processus jusqu'à ce que les indicateurs tactiles apparaissent dans la bonne position.
  12. Lorsque ces réglages sont terminés, sélectionnez Fermer.
Sujet parent: Utilisation de la fonction d'interactivité tactile
