Coloque
papel em rolo no eixo antes de colocar o papel em rolo na
impressora. O peso do rolo não deve exceder 4,2 kg para a SureColor
T3170M ou 5,9 kg para a SureColor T5170M.
Observação: Para
evitar que poeira acumule dentro da impressora, sempre mantenha a
tampa do compartimento do papel em rolo e a tampa do compartimento
de folha avulsa fechadas, a menos que esteja colocando ou removendo
papel.
Observação: Esse
produto não suporta papel com núcleo de 7,6 cm de
diâmetro.

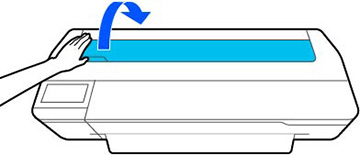

- Abra a tampa do compartimento de folha avulsa.

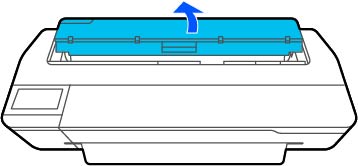

- Libere a trava central e abra a tampa do compartimento de papel em rolo.

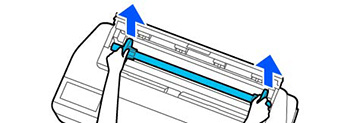

- Remova o eixo.
- Remova o aparador de papel transparente do eixo.
- Encaixe o eixo no núcleo do papel em rolo conforme mostrado, com a borda frontal do papel em rolo virada para você.

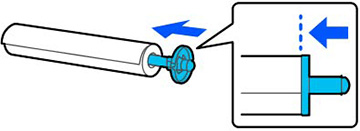

- Empurre o aparador de papel fixo contra o papel em rolo até que não haja espaço entre o aparador e o papel em rolo.

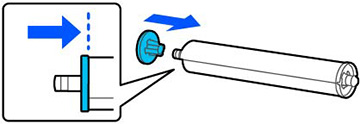

- Encaixe o aparador de papel transparente no eixo e aperte-o até que não haja espaço entre o aparador e o papel em rolo.

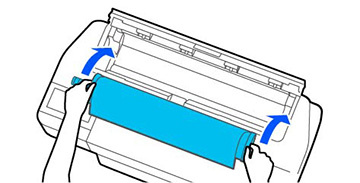

- Coloque o papel em rolo na impressora com a extremidade preta do eixo para a direita.

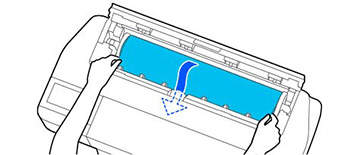

- Insira a borda frontal do papel em
rolo no alimentador de papel até ouvir um som de bipe.
Observação: A borda frontal do papel em rolo não deve estar amassada ou enviesada, caso contrário pode ocorrer de o papel agarrar ou ocorrer um erro de enviesado.
- Feche a tampa do compartimento de
papel em rolo e a tampa do compartimento de folha avulsa.

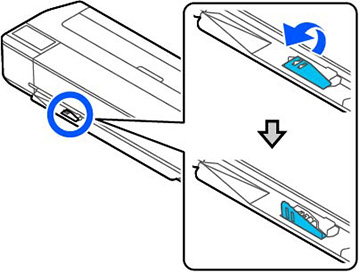

Observação: Quando colocar papel B1 (707 × 1000 mm) na SureColor T5170M, levante o suporte de papel largura B1 conforme mostrado, caso contrário o impresso pode ser amassado ou estragado. Abaixe o suporte quando imprimir em qualquer outro tamanho de papel.
