La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport largeur/hauteur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran placer le projecteur en fonction de la taille de l'image que vous désirez projeter. (Il est possible que les chiffres aient été arrondis.) Vous pouvez aussi utiliser la calculatrice de distance de projection ici.

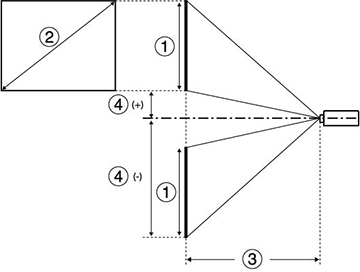

| 1 | Écran |
| 2 | Taille de l'écran |
| 3 | Distance de projection |
| 4 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran |
EB-PU1006W/EB-PU1007B/EB-PU1007W/EB-PU1008B/EB-PU1008W (avec l'objectif standard ELPLM08)
| Image ou écran à rapport largeur/hauteur de 16:10 | |||
|---|---|---|---|
| Taille de l'écran (2) | Distance de projection (3)
Large à télé (minimum à maximum) |
Décalage vertical de
l'objectif (4)
Du haut jusqu'au bas |
|
| 50 po | 60 à 98 po
(153 à 248 cm) |
–31,1 à 4,7 po
(–79 à 12 cm) |
|
| 60 po | 73 à 117 po
(185 à 298 cm) |
–37,4 à 5,5 po
(–95 à 14 cm) |
|
| 80 po | 98 à 157 po
(248 à 399 cm) |
–50,0 à 7,5 po
(–127 à 19 cm) |
|
| 100 po | 122 à 197 po
(311 à 500 cm) |
–62,2 à 9,4 po
(–158 à 24 cm) |
|
| 120 po | 147 à 237 po
(374 à 601 cm) |
–74,8 à 11,4 po
(–190 à 29 cm) |
|
| 150 po | 185 à 296 po
(469 à 753 cm) |
–93,7 à 14,2 po
(–238 à 36 cm) |
|
| 200 po | 247 à 396 po
(627 à 1005 cm) |
–124,8 à 18,9 po
(–317 à 48 cm) |
|
| 250 po | 309 à 495 po
(785 à 1258 cm) |
–155,9 à 23,2 po
(–396 à 59 cm) |
|
| 300 po | 371 à 594 po
(943 à 1510 cm) |
–187,0 à 28,0 po
(–475 à 71 cm) |
|
| 500 po | 620 à 992 po
(1576 à 2520 cm) |
–311,8 à 46,9 po
(–792 à 119 cm) |
|
| 800 po | 994 à 1589 po
(2524 à 4035 cm) |
–498,8 à 74,8 po
(–1267 à 190 cm) |
|
| 1000 po | 1243 à 1986 po
(3157 à 5044 cm) |
–623,6 à 93,7 po
(–1584 à 238 cm) |
|
EB-PU2010B/EB-PU2010W (avec l'objectif standard ELPLM15)
| Image ou écran à rapport largeur/hauteur de 16:10 | |||
|---|---|---|---|
| Taille de l'écran (2) | Distance de projection (3)
Large à télé (minimum à maximum) |
Décalage vertical de
l'objectif (4)
Du haut jusqu'au bas |
|
| 60 po | 78 à 128 po
(199 à 326 cm) |
–35,0 à 3,1 po
(–89 à 8 cm) |
|
| 80 po | 106 à 172 po
(268 à 438 cm) |
–46,9 à 4,3 po
(–119 à 11 cm) |
|
| 100 po | 133 à 216 po
(337 à 549 cm) |
–58,3 à 5,5 po
(–148 à 14 cm) |
|
| 120 po | 160 à 260 po
(406 à 661 cm) |
–70,0 à 6,3 po
(–178 à 16 cm) |
|
| 150 po | 200 à 326 po
(509 à 828 cm) |
–87,4 à 7,9 po
(–222 à 20 cm) |
|
| 200 po | 269 à 435 po
(682 à 1106 cm) |
–116,5 à 10,6 po
(–296 à 27 cm) |
|
| 250 po | 337 à 545 po
(855 à 1385 cm) |
–145,7 à 13,4 po
(–370 à 34 cm) |
|
| 300 po | 404 à 655 po
(1027 à 1663 cm) |
–174,8 à 16,1 po
(–444 à 41 cm) |
|
| 500 po | 676 à 1093 po
(1717 à 2777 cm) |
–291,7 à 5,9 po
(–741 à 15 cm) |
|
