Instalación de una lente

Puede instalar una lente compatible en el proyector.
Precaución:
Desconecte el cable de alimentación del proyector antes de instalar la lente. No toque la lente con las manos descubiertas para evitar dejar huellas en la superficie de la lente o dañarla.

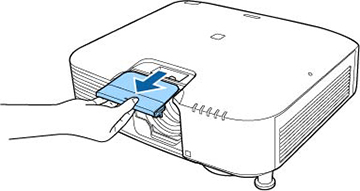

  1. Retire la tapa de la lente del proyector.

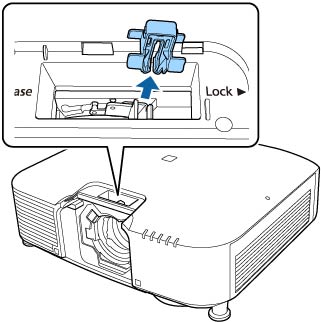

  2. Retire el tope de bloqueo, si es necesario.

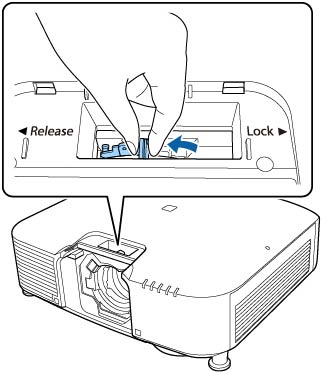

  3. Apriete la palanca de bloqueo y colóquela en la posición Release.

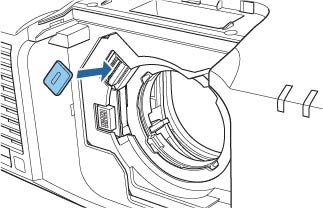

    Nota: Cuando utilice una de las siguientes lentes, coloque la tapa del conector de la lente: ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07 o ELPLL07.

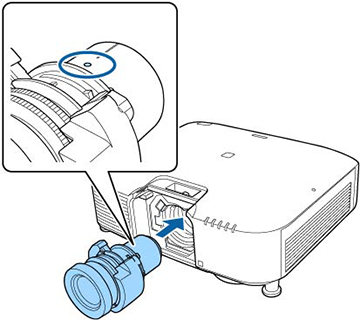

  4. Introduzca la lente directamente en el casquillo del proyector con el punto blanco orientado hacia arriba.

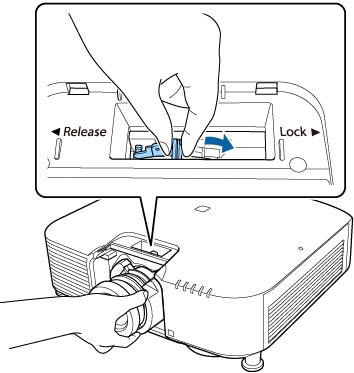

  5. Sujete la lente firmemente después de que esté completamente insertada, luego apriete la palanca de bloqueo y colóquela en la posición Lock.


    Nota: Asegure que la lente esté bien instalada.

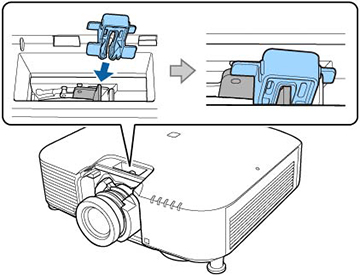

  6. Coloque el tope de bloqueo de nuevo.

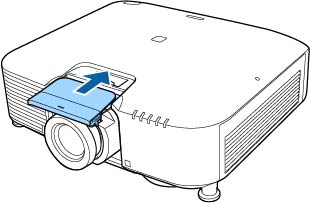

  7. Vuelva a colocar la tapa de la lente.


  8. Si aparece un mensaje preguntándole si desea calibrar la lente, seleccione .
    Nota: Si no aparece el mensaje después de instalar la lente, realice la calibración de la lente manteniendo presionado el botón Default del control remoto por aproximadamente 3 segundos, o bien puede seleccionar Extendida > Operación > Calibración lente en el sistema de menús del proyector.
    Nota: La calibración de la lente ayuda al proyector a obtener correctamente la posición de la lente y el rango de ajuste y puede tomar hasta 100 segundos. Cuando la calibración termine, la lente regresa a la misma posición en la que estaba antes de la calibración. (La lente ELPLX01/ELPLX01S, ELPLX01W/ELPLX01WS, ELPLX02/ELPLX02S, ELPLX02W/ELPLX02WS regresa a la posición estándar).
  9. Cuando esté utilizando una de las siguientes lentes, seleccione el tipo de lente en el menú Extendida: ELPLS04, ELPLU02, ELPLR04, ELPLW04, ELPLM06, ELPLM07 o ELPLL07.

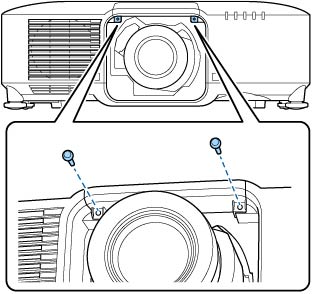

Si va a proyectar hacia abajo, se recomienda fijar la tapa de la lente con unos tornillos M3×12mm (disponible en tiendas).
