La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport largeur/hauteur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran placer le projecteur en fonction de la taille de l'image que vous désirez projeter. (Il est possible que les chiffres aient été arrondis.) Vous pouvez aussi utiliser la calculatrice de distance de projection ici.

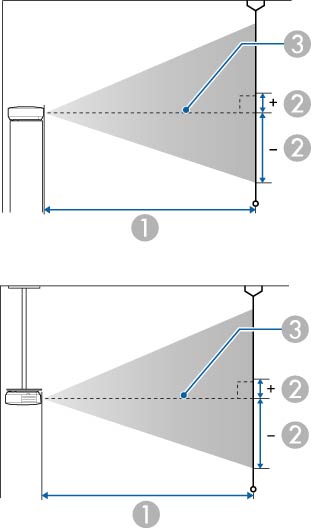

PowerLite EB-L530U/EB-L630U/EB-L730U/EB-L735U
| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran (cela varie selon le paramètre de décalage vertical de l'objectif) |
| 3 | Centre de l'objectif |
| Image ou écran à rapport largeur/hauteur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 50 po | 57 à 93 po
(144 à 235 cm) |
–26,5 à 0 po (–67 à 0 cm) |
| 60 po | 68 à 111 po
(174 à 283 cm) |
–31,8 à 0 po (–81 à 0 cm) |
| 70 po | 80 à 130 po
(204 à 331 cm) |
–37,1 à 0 po (–94 à 0 cm) |
| 80 po | 92 à 149 po
(233 à 378 cm) |
–42,4 à 0 po (–108 à 0 cm) |
| 100 po | 115 à 187 po
(292 à 474 cm) |
–53 à 0 po (–135 à 0 cm) |
| 120 po | 138 à 224 po
(351 à 569 cm) |
–63,6 à 0 po (–162 à 0 cm) |
| 150 po | 173 à 281 po
(440 à 713 cm) |
–79,5 à 0 po (–202 à 0 cm) |
| 200 po | 232 à 375 po
(588 à 951 cm) |
–106 à 0 po (–269 à 0 cm) |
| 300 po | 348 à 563 po
(884 à 1429 cm) |
–159 à 0 po (–404 à 0 cm) |
| 500 po | 581 à 938 po
(1476 à 2384 cm) |
–265 à 0 po (–673 à 0 cm) |
| Image ou écran à rapport largeur/hauteur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 45 po | 58 à 94 po
(147 à 240 cm) |
–27 à 0 po (–69 à 0 cm) |
| 50 po | 65 à 105 po
(164 à 267 cm) |
–30 à 0 po (–76 à 0 cm) |
| 60 po | 78 à 126 po
(197 à 321 cm) |
–36 à 0 po (–91 à 0 cm) |
| 70 po | 91 à 148 po
(231 à 375 cm) |
–42 à 0 po (–107 à 0 cm) |
| 80 po | 104 à 169 po
(264 à 429 cm) |
–48 à 0 po (–122 à 0 cm) |
| 100 po | 130 à 211 po
(331 à 537 cm) |
–60 à 0 po (–152 à 0 cm) |
| 120 po | 157 à 254 po
(398 à 645 cm) |
–72 à 0 po (–183 à 0 cm) |
| 150 po | 196 à 318 po
(499 à807 cm) |
–90 à 0 po (–229 à 0 cm) |
| 200 po | 262 à 424 po
(666 à 1077 cm) |
–120 à 0 po (–305 à 0 cm) |
| 300 po | 394 à 637 po
(1001 à 1618 cm) |
–180 à 0 po (–457 à 0 cm) |
| 440 po | 579 à 935 po
(1470 à 2375 cm) |
–264 à 0 po (–671 à 0 cm) |
| Image ou écran à rapport largeur/hauteur de 16:9 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 49 po | 57 à 93 po
(145 à 237 cm) |
–25,4 à 1,3 po (–64 à 3 cm) |
| 50 po | 58 à 95 po
(148 à 242 cm) |
–25,9 à 1,4 po (–66 à 3 cm) |
| 60 po | 70 à 115 po
(179 à 291 cm) |
–31 à 1,6 po (–79 à 4 cm) |
| 70 po | 82 à 134 po
(209 à 340 cm) |
–36,2 à 1,9 po (–92 à 5 cm) |
| 80 po | 94 à 153 po
(240 à 389 cm) |
–41,4 à 2,2 po (–105 à 6 cm) |
| 100 po | 118 à 192 po
(301 à 487 cm) |
–51,7 à 2,7 po (–131 à 7 cm) |
| 120 po | 142 à 230 po
(361 à 585 cm) |
–62,1 à 3,3 po (–158 à 8 cm) |
| 150 po | 178 à 288 po
(453 à 733 cm) |
–77,6 à 4,1 po (–197 à 10 cm) |
| 200 po | 238 à 385 po
(605 à 978 cm) |
–103,5 à 5,4 po (–263 à 14 cm) |
| 300 po | 385 à 578 po
(909 à 1496 cm) |
–155,2 à 8,2 po (–394 à 21 cm) |
| 486 po | 580 à 938 po
(1474 à 2381 cm) |
–251,5 à 13,2 po (–639 à 34 cm) |
| Image ou écran à rapport largeur/hauteur de 16:6 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 46 po | 58 à 94 po
(147 à 239 cm) |
–21,5 à 5,4 po (–55 à 14 cm) |
| 50 po | 63 à 102 po
(160 à 260 cm) |
–23,4 à 5,9 po (–59 à 15 cm) |
| 60 po | 76 à 123 po
(192 à 313 cm) |
–28,1 à 7 po (–71 à 18 cm) |
| 70 po | 89 à 144 po
(225 à 366 cm) |
–32,8 à 8,2 po (–83 à 21 cm) |
| 80 po | 101 à 165 po
(258 à 418 cm) |
–37,5 à 9,4 po (–95 à 24 cm) |
| 100 po | 127 à 206 po
(323 à 524 cm) |
–46,8 à 11,7 po (–119 à 30 cm) |
| 120 po | 153 à 248 po
(388 à 629 cm) |
–56,2 à 14 po (–143 à 36 cm) |
| 150 po | 192 à 310 po
(486 à 787 cm) |
–70,2 à 17,6 po (–178 à 45 cm) |
| 200 po | 256 à 414 po
(650 à 1051 cm) |
–93,6 à 23,4 po (–238 à 59 cm) |
| 300 po | 384 à 621 po
(976 à 1578 cm) |
–140,4 à 35,1 po (–357 à 89 cm) |
| 452 po | 580 à 937 po
(1473 à 2379 cm) |
–211,6 à 52,9 po (–537 à 134 cm) |
PowerLite EB-L630SU/EB-L635SU :
| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran (cela varie selon le paramètre de décalage vertical de l'objectif) |
| 3 | Centre de l'objectif |
| Image ou écran à rapport largeur/hauteur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 37 po | 24* à 33 po
(62* à 84 cm) |
–19,6 à 0 po (–50 à 0 cm) |
| 50 po | 33 à 45 po
(85 à 115 cm) |
–26,5 à 0 po (–67 à 0 cm) |
| 60 po | 40 à 55 po
(103 à 139 cm) |
–31,8 à 0 po (–81 à 0 cm) |
| 80 po | 54 à 73 po
(138 à 186 cm) |
–42,4 à 0 po (–108 à 0 cm) |
| 90 po | 61 à 83 po
(156 à 210 cm) |
–47,7 à 0 po (–121 à 0 cm) |
| 100 po | 68 à 92 po
(173 à 234 cm) |
–53 à 0 po (–135 à 0 cm) |
| 148 po | 101 à 137 po
(258 à 348 cm) |
–78,4 à 0 po (–199 à 0 cm) |
| 150 po | 103 à 139* po
(261 à 353* cm) |
–79,5 à 0 po (–202 à 0 cm) |
| 180 po | 124 à 167* po
(314 à 424* cm) |
–95,4 à 0 po (–242 à 0 cm) |
| 200 po | 138 à 186* po
(349 à 472* cm) |
–106 à 0 po (–269 à 0 cm) |
| Image ou écran à rapport largeur/hauteur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 33 po | 25* à 33 po
(63* à 85 cm) |
–19,8 à 0 po (–50 à 0 cm) |
| 45 po | 34 à 46 po
(87 à 117 cm) |
–27 à 0 po (–69 à 0 cm) |
| 50 po | 38 à 51 po
(97 à 131 cm) |
–30 à 0 po (–76 à 0 cm) |
| 60 po | 46 à 62 po
(117 à 157 cm) |
–36 à 0 po (–91 à 0 cm) |
| 80 po | 62 à 83 po
(157 à 211 cm) |
–48 à 0 po (–122 à 0 cm) |
| 90 po | 69 à 94 po
(176 à 238 cm) |
–54 à 0 po (–137 à 0 cm) |
| 100 po | 77 à 104 po
(196 à 265 cm) |
–60 à 0 po (–152 à 0 cm) |
| 120 po | 93 à 126 po
(236 à 319 cm) |
–72 à 0 po (–183 à 0 cm) |
| 130 po | 101 à 136 po
(256 à 346 cm) |
–78 à 0 po (–198 à 0 cm) |
| 150 po | 117 à 157* po
(296 à 400* cm) |
–90 à 0 po (–229 à 0 cm) |
| 176 po | 137 à 185* po
(348 à 470* cm) |
–105,6 à 0 po (–268 à 0 cm) |
| Image ou écran à rapport largeur/hauteur de 16:9 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 36 po | 24* à 33 po
(62* à 84 cm) |
–18,6 à 1,0 po (–47 à 2 cm) |
| 49 po | 34 à 46 po
(86 à 116 cm) |
–25,4 à 1,3 po (–64 à 3 cm) |
| 50 po | 34 à 47 po
(88 à 118 cm) |
–25,9 à 1,4 po (–66 à 3 cm) |
| 60 po | 42 à 56 po
(106 à 143 cm) |
–31 à 1,6 po (–79 à 4 cm) |
| 80 po | 56 à 75 po
(142 po 191 cm) |
–41,4 à 2,2 po (–105 à 6 cm) |
| 100 po | 70 à 95 po
(178 à 240 cm) |
–51,7 à 2,7 po (–131 à 7 cm) |
| 120 po | 84 à 114 po
(214 à 289 cm) |
–62,1 à 3,3 po (–158 à 8 cm) |
| 144 po | 101 à 137 po
(258 à 348 cm) |
–74,5 à 3,9 po (–189 à 10 cm) |
| 150 po | 106 à 143* po
(269 à 363* cm) |
–77,6 à 4,1 po (–197 à 10 cm) |
| 180 po | 127 à 172* po
(323 à 436* cm) |
–93,1 à 4,9 po (–237 à 12 cm) |
| 194 po | 137 à 185* po
(348 à 470* cm) |
–100,4 à 5,.3 po (–255 à 13 cm) |
| Image ou écran à rapport largeur/hauteur de 16:6 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 34 po | 25* à 34 po
(63* à 85 cm) |
–15,9 à 4 po (–40 à 10 cm) |
| 46 po | 34 à 46 po
(86 à 117 cm) |
–21,5 à 5,4 po (–55 à 14 cm) |
| 50 po | 37 à 50 po
(94 à 127 cm) |
–23,4 à 5,9 po (–59 à 15 cm) |
| 60 po | 45 à 60 po
(114 à 153 cm) |
–28,1 à 7 po (–71 à 18 cm) |
| 80 po | 60 à 81 po
(153 à 206 cm) |
–37,5 à 9,4 po (–95 à 24 cm) |
| 100 po | 75 à 102 po
(191 à 259 cm) |
–46,8 à 11,7 po (–119 à 30 cm) |
| 120 po | 91 à 122 po
(230 à 311 cm) |
–56,2 à 14 po (–143 à 36 cm) |
| 134 po | 101 à 137 po
(258 à 348 cm) |
–62,7 à 15,7 po (–159 à 40 cm) |
| 150 po | 114 à 153* po
(289 à 390* cm) |
–70,2 à 17,6 po (–178 à 45 cm) |
| 180 po | 137 à 184* po
(347 à 469* cm) |
–84,3 à 21,1 po (–214 à 54 cm) |
| 181 po | 137 à 186* po
(349 à 471* cm) |
–84,7 à 21,2 po (–215 à 54 cm) |

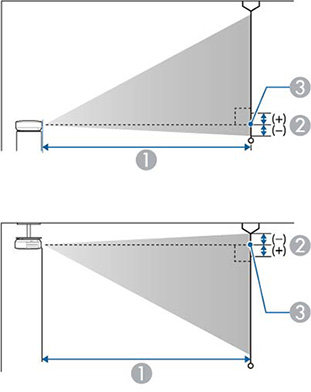

PowerLite EB-L520U
| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran |
| 3 | Centre de l'objectif |
| Image ou écran à rapport largeur/hauteur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 50 po | 57 à 93 po
(144 à 235 cm) |
–1 à 25,5 po (–2 à 65 cm) |
| 60 po | 68 à 111 po
(174 à 283 cm) |
–1,1 à 30,7 po (–3 à 78 cm) |
| 70 po | 80 à 130 po
(204 à 331 cm) |
–1,3 à 35,8 po (–3 à 91 cm) |
| 80 po | 92 à 149 po
(233 à 378 cm) |
–1,5 à 40,9 po (–4 à 104 cm) |
| 100 po | 115 à 187 po
(292 à 474 cm) |
–1,9 à 51,1 po (–5 à 130 cm) |
| 120 po | 138 à 224 po
(351 à 569 cm) |
–2,3 à 61.3 po (–6 à 156 cm) |
| 150 po | 173 à 281 po
(440 à 713 cm) |
–2,9 à 76,6 po (–7 à 195 cm) |
| 200 po | 232 à 375 po
(588 à 951 cm) |
–3,8 à 102,2 po (–10 à 260 cm) |
| 300 po | 348 à 563 po
(884 à 1429 cm) |
–5,7 à 153,3 po (–14 à 389 cm) |
| 500 po | 581 à 938 po
(1476 à 2384 cm) |
–9,5 à 255,5 po (–24 à 649 cm) |
| Image ou écran à rapport largeur/hauteur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 45 po | 58 à 94 po
(147 à 240 cm) |
–1 à 26 po (–2 à 66 cm) |
| 50 po | 65 à 105 po
(164 à 267 cm) |
–1,1 à 28,9 po (–3 à 73 cm) |
| 60 po | 78 à 126 po
(197 à 321 cm) |
–1,3 à 34,7 po (–3 à 88 cm) |
| 70 po | 91 à 148 po
(231 à 375 cm) |
–1,5 à 40,5 po (–4 à 103 cm) |
| 80 po | 104 à 169 po
(264 à 429 cm) |
–1,7 à 46,3 po (–4 à 118 cm) |
| 100 po | 130 à 211 po
(331 à 537 cm) |
–2,2 à 57,8 po (–5 à 147 cm) |
| 120 po | 157 à 254 po
(398 à 645 cm) |
–2,6 à 69,4 po (–7 à 176 cm) |
| 150 po | 196 à 318 po
(499 à 807 cm) |
–3,2 à 86,8 po (–8 à 220 cm) |
| 200 po | 262 à 424 po
(666 à 1077 cm) |
–4,3 à 115,7 po (–11 à 294 cm) |
| 300 po | 394 à 637 po
(1001 à 1618 cm) |
–6,5 à 173,5 po (–16 à 441 cm) |
| 440 po | 579 à 935 po
(1470 à 2375 cm) |
–9,5 à 254,5 po (–24 à 646 cm) |
| Image ou écran à rapport largeur/hauteur de 16:9 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 49 po | 57 à 93 po
(145 à 237 cm) |
–0,4 à 24,4 po (–1 à 62 cm) |
| 50 po | 58 à 95 po
(148 à 242 cm) |
–0,4 à 24,9 po (–1 à 63 cm) |
| 60 po | 70 à 115 po
(179 à 291 cm) |
–0,5 à 29,9 po (–1 à 76 cm) |
| 70 po | 82 à 134 po
(209 à 340 cm) |
–0,5 à 34,9 po (–1 à 89 cm) |
| 80 po | 94 à 153 po
(240 à 389 cm) |
–0,6 à 39,8 po (–2 à 101 cm) |
| 100 po | 118 à 192 po
(301 à 487 cm) |
–0,8 à 49,8 po (–2 à 126 cm) |
| 120 po | 142 à 230 po
(361 à 585 cm) |
–0,9 à 59,8 po (–2 à 152 cm) |
| 150 po | 178 à 288 po
(453 à 733 cm) |
–1,2 à 74,7 po (–3 à 190 cm) |
| 200 po | 238 à 385 po
(605 à 978 cm) |
–1,5 à 99,6 po (–4 à 253 cm) |
| 300 po | 385 à 578 po
(909 à 1496 cm) |
–2,3 à 149,4 po (–6 à 379 cm) |
| 486 po | 580 à 938 po
(1474 à 2381 cm) |
–3,7 à 242 po (–9 à 615 cm) |
| Image ou écran à rapport largeur/hauteur de 16:6 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 46 po | 58 à 94 po
(147 à 239 cm) |
–4,4 à 20,6 po (–11 à 52 cm) |
| 50 po | 63 à 102 po
(160 à 260 cm) |
–4,8 à 22,4 po (–12 à 57 cm) |
| 60 po | 76 à 123 po
(192 à 313 cm) |
–5,8 à 26,8 po (–15 à 68 cm) |
| 70 po | 89 à 144 po
(225 à 366 cm) |
–6,7 à 31,3 po (–17 à 80 cm) |
| 80 po | 101 à 165 po
(258 à 418 cm) |
–7,7 à 35,8 po (–20 à 91 cm) |
| 100 po | 127 à 206 po
(323 à 524 cm) |
–9,6 à 44,7 po (–24 à 114 cm) |
| 120 po | 153 à 248 po
(388 à 629 cm) |
–11,5 à 53,7 po (–29 à 136 cm) |
| 150 po | 192 à 310 po
(486 à 787 cm) |
–14,4 à 67,1 po (–37 à 170 cm) |
| 200 po | 256 à 414 po
(650 à 1051 cm) |
–18,2 à 89,4 po (–49 à 227 cm) |
| 300 po | 384 à 621 po
(976 à 1578 cm) |
–28,8 à 134,1 po (–73 à 341 cm) |
| 452 po | 580 à 937 po
(1473 à 2379 cm) |
–43,4 à 202,1 po (–110 à 513 cm) |
