Instalación de una lente

Puede instalar una lente compatible en el proyector.
Precaución:
Desconecte el cable de alimentación del proyector antes de instalar la lente. No toque la lente con las manos descubiertas para evitar dejar huellas en la superficie de la lente o dañarla. Si le entra polvo o suciedad en el interior del proyector, la calidad de la proyección se deteriora y podría provocar un mal funcionamiento.
Tome en cuenta las siguientes precauciones al manipular el proyector.
  • Asegure que la parte frontal del proyector no esté orientada hacia arriba cuando instale o retire la lente.
  • Solamente retire la lente cuando sea necesario.
  • Guarde el proyector con la lente instalada.

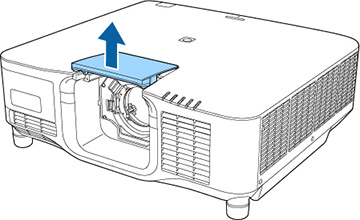

  1. Retire la cubierta de sustitución de la lente del proyector.


  2. Retire el tope negro de la palanca de bloqueo, luego apriete la palanca y colóquela en la posición Release.

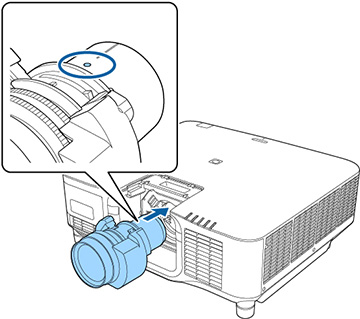

  3. Introduzca la lente directamente en el casquillo del proyector con el punto blanco orientado hacia arriba.


    Precaución:
    Tenga cuidado de que no queden atrapados sus dedos entre la lente y el proyector.
  4. Sujete la lente firmemente después de que esté completamente insertada, luego apriete la palanca de bloqueo y colóquela en la posición Lock.


    Nota: Asegure que la lente esté bien instalada.
  5. Si desea fijar la lente con mayor firmeza, apriete el tornillo situado a un lado de la palanca de bloqueo con una llave hexagonal de 2,5 mm.


    Nota: Las lentes ELPLX02S y ELPLX02WS están aseguradas incluso sin usar el bloque de tornillo.

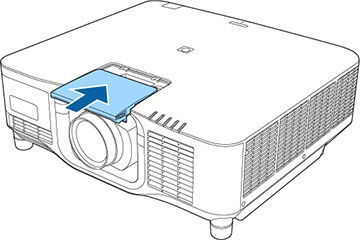

  6. Vuelva a colocar la cubierta de sustitución la lente.

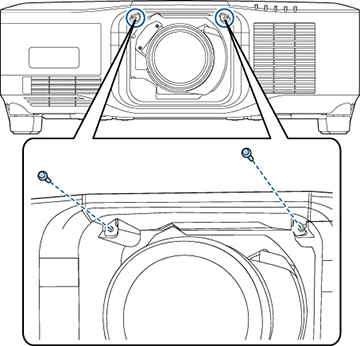

    Nota: Si va a proyectar hacia abajo, se recomienda fijar la cubierta de sustitución de la lente con tornillos M3 × 12 mm (no incluidos).


  7. Encienda el proyector para realizar la calibración. Cuando vea un mensaje indicándole que inicie la calibración de la lente, seleccione .
    Nota: Si no aparece el mensaje después de instalar la lente, realice la calibración de la lente manteniendo presionado el botón Default del control remoto por aproximadamente 3 segundos, o bien puede seleccionar Extendida > Operación > Calibración lente en el sistema de menús del proyector.
    Nota: La calibración de la lente ayuda al proyector a obtener correctamente la posición de la lente y el rango de ajuste y puede tomar hasta 100 segundos. Cuando la calibración termine, la lente regresa a la misma posición en la que estaba antes de la calibración. Las lentes ELPLX02S y ELPLX02WS regresan a la posición estándar.
