Ajuste de la convergencia de colores (Alineación del panel) (EB-770Fi)

Puede utilizar la función Alineación del panel para ajustar manualmente la convergencia de colores (la alineación de los colores rojo y azul) en la imagen proyectada. Puede ajustar los píxeles horizontal y verticalmente en incrementos de 0,125 píxeles dentro de un rango de ± 3 píxeles.

Nota:

Solamente puede ajustar la convergencia de los colores rojo y azul. El color estándar del panel es verde y no puede ser ajustado.
La calidad de la imagen puede disminuir después de realizar la función Alineación del panel.
Las imágenes para los píxeles que se extienden más allá del borde de la pantalla proyectada no se muestran.

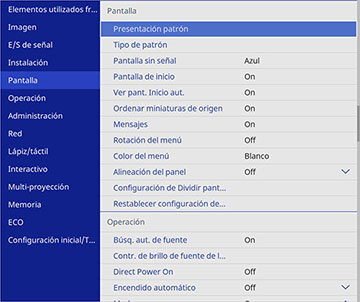

Pulse el botón Menu, seleccione el menú Pantalla y luego pulse el botón Enter.
Seleccione Alineación del panel y pulse el botón Enter.
Seleccione Alineación del panel y configúrelo en On.
Seleccione Seleccionar color y elija una de las siguientes opciones:
- R para ajustar la convergencia del color rojo.
- B para ajustar la convergencia del color azul.
Seleccione Color patrón y elija el color de la cuadrícula mostrado al realizar los ajustes. El color disponible varía dependiendo del ajuste Seleccionar color.
- R/G/B para mostrar el color de la cuadrícula en blanco.
- R/G para mostrar el color de la cuadrícula en amarillo.
- G/B para mostrar el color de la cuadrícula en cian.
Seleccione Iniciar ajustes y pulse el botón Enter.
Seleccione una de las siguientes opciones:
- Seleccione Desplazar todo el panel para ajustar todo el panel al mismo tiempo y continúe con el siguiente paso.
- Seleccione Ajustar las cuatro esquinas para ajustar las esquinas del panel una a la vez y continúe con el paso 10.
Utilice los botones de flecha del control remoto para ajustar la alineación del color seleccionado para el ajuste Seleccionar color y luego pulse el botón Enter.
Nota: Los ajustes afectan las líneas de la cuadrícula de la pantalla entera.
Seleccione una de las siguientes opciones:
- Seleccione Ajustar las cuatro esquinas para afinar los ajustes.
- Seleccione Salir cuando termine de realizar los ajustes.
Utilice los botones de flecha del control remoto para ajustar la alineación de los colores en la esquina de la pantalla resaltada por el cuadro anaranjado, luego pulse el botón Enter.
Cuando termine de ajustar todas las esquinas en la pantalla, pulse el botón Enter.
Seleccione una de las siguientes opciones:
- Si necesita ajustar la alineación de otro panel para el proyector, elija Seleccione intersección y ajuste. Utilice los botones de flecha del control remoto para resaltar la esquina de cualquier cuadro desalineado en la pantalla, pulse el botón Enter, realice cualquier ajuste necesario y luego pulse el botón Enter otra vez. Repita este paso según sea necesario para las otras intersecciones.
- Seleccione Salir cuando termine.
