Configuração da unidade de toque (manual)

Você pode ajustar manualmente o ângulo da luz do laser procedente da unidade de toque para que a unidade possa detectar a posição dos seus dedos. Depois de feito a configuração da unidade de toque, faça a calibragem de toque.

Observação: Você pode obter uma unidade opcional de toque como um acessório opcional ou usar uma unidade de toque compatível de um projetor mais velho. Quando usar um modelo mais velho da unidade de toque, o ajuste de ângulo não é automático.

Observação: Certifique-se de calibrar as canetas, instalar a unidade de toque e ligar a unidade de toque antes de fazer a configuração. Veja o Manual de instalação para obter informação sobre a instalação da unidade de toque e clique no link abaixo para ver instruções de calibragem da caneta.

Aperte o botão Menu, selecione o menu Instalação e aperte Enter.
Selecione Unidade de Toque e aperte Enter.
Selecione Conf.Unid.Toque (Manual) e aperte Enter.
Selecione a opção para o método de instalação da unidade de toque usado e aperte Enter.
Se estiver usando a placa da unidade de toquem gire o parafuso de ajuste na placa no sentido anti-horário até que ele pare. Caso contrário, pule para o passo 9.
Prenda os dois marcadores nas posições mostradas na tela projetada, certificando-se de que as extremidades mais finas dos marcadores fiquem viradas para a unidade de toque.
Observação: Não coloque nada que não seja os marcadores próximo da imagem projetada durante o ajuste de ângulo. Se outros objetos estiverem na imagem projetada ou próximo a ela, o ajuste de ângulo pode não ser executado corretamente.

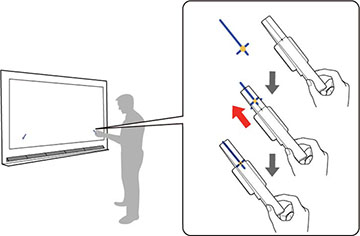

Mova cada marcador sobre a cruz projetada até que as linhas da cruz se alinhem com as linhas no marcador. Corresponda as posições para que as cruzes se sobreponham aos pontos nas posições de marcador.

Observação: Se os imãs não prenderem completamente na tela, limpe a área para remover qualquer sujeira presente e tente novamente. Para telas não magnéticas, use a fita adesiva fornecida para prender os marcadores.
Se estiver usando a placa da unidade de toque, gire o parafuso de ajuste na placa para mover os ponteiros para os alvos. Quando os ponteiros estiverem nos alvos, eles ficam sólidos.
Se necessário, prenda os dois marcadores nas posições mostradas na tela projetada, certificando-se de que as extremidades mais finas dos marcadores fiquem viradas para a unidade de toque.
Aperte 4 no controle remoto até que um ponteiro seja exibido à esquerda da tela.
Aperte 6 no controle remoto até que um ponteiro seja exibido à direita da tela. Se o ponteiro à esquerda da tela desaparecer quando movido para o lado direito da tela, aperte 7 no controle remoto até que o ponteiro à esquerda reapareça.
Aperte 4 e 6 no controle remoto para mover os ponteiros esquerdo e direito para seus alvos.
Observação: Quando move um ponteiro, o outro ponteiro também se move um pouco. Ajuste os ponteiros em incrementos, de forma alternada. Se os ponteiros se moverem além dos alvos, aperte 7 e 9 no controle remoto para mover os ponteiros na direção oposta. Se não conseguir mover os ponteiros conforme desejado, aperte Esc no controle remoto e recomece.
Quando os ponteiros estiverem nos alvos, eles ficam sólidos. Quando os ponteiros esquerdo e direito estiverem sólidos, aperte Enter.
Siga as instruções na tela para colocar os marcadores em suas posições e verifique os resultados do ajuste. Os círculos correspondentes ficam sólidos quando os marcadores são colocados nas posições 1 e 2. Se os círculos correspondentes não ficarem sólidos quando os marcadores forem colocados em posição, volte para o passo 1 e repita o processo. Caso contrário, aperte Enter.
Remova os marcadores e depois use o seu dedo para traçar os pontos na tela para apagá-los.
Quando todos os pontos tiverem desaparecido, use o controle remoto para selecionar Concluído. Se qualquer um dos pontos permanecer, selecione Ajuste Adicional e siga as instruções na tela para fazer o ajuste novamente.
