La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport largeur/hauteur et d'autres paramètres.
Si vous placez le projecteur sur un bureau ou une table, servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran vous devez placer le projecteur en fonction de la taille de l'image projetée. (Il est possible que les chiffres aient été arrondis.) Vous pouvez aussi utiliser la calculatrice de distance de projection ici.
Si vous installez le support de montage au mur ELPMB75, consultez les tableaux et suivez les instructions du Guide d'installation pour installer le projecteur.
Si vous installez le support de montage au mur ELPMB87, consultez le tableau et suivez les instructions du Guide d'installation du support de montage pour installer le projecteur.

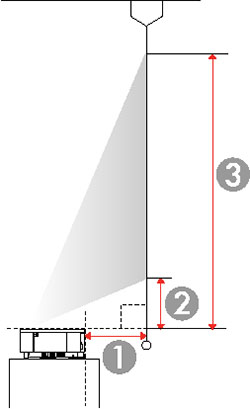

| 1 | Distance de projection (de l'image à l'arrière du projecteur) |
| 2 | Distance de la partie supérieure du projecteur à la base de l'image |
| 3 | Distance de la partie supérieure du projecteur à la partie supérieure de l'image |
| Image ou écran à rapport largeur/hauteur de 16:9 | |||
|---|---|---|---|
| Taille de l'écran ou de l'image | Distance de
projection (1)
Grand-angle à télé |
Décalage de
la partie supérieure du projecteur (2)
Grand-angle à télé |
Décalage de la partie supérieure du projecteur (3)
Grand-angle à télé |
| 80 po (203,2 cm) | 0,9 à 5 po
(2,3 à 12,8 cm) |
4,3 à 13,4 po
(10,8 à 34 cm) |
43,5 à 52,6 po
(110,4 à 133,6 cm) |
| 90 po (228,6 cm) | 2,4 à 7 po
(6 à 17,8 cm) |
5,1 à 15,3 po
(12,8 à 38,9 cm) |
49,2 à 59,4 po
(124,9 à 151 cm) |
| 100 po (254 cm) | 3,8 à 9 po
(9,8 à 22,9 cm) |
5,9 à 17,3 po
(14,9 à 43,8 cm) |
54,9 à 66,3 po
(139,4 à 168,3 cm) |
| 110 po (279,4 cm) | 5,3 à 11 po
(13,5 à 27,9 cm) |
6,7 à 19,2 po
(16,9 à 48,8 cm) |
60,6 à 73,1 po
(153,9 à 185,7 cm) |
| 120 po (304,8 cm) | 6,8 à 13 po
(17,3 à 33 cm) |
7,5 à 21,2 po
(19 à 53,7 cm) |
66,3 à 80 po
(168,4 à 203,1 cm) |
| 140 po (355,6 cm) | 9,7 à 17 po
(24,7 à 43,1 cm) |
9,1 à 25 po
(23 à 63,6 cm) |
77,7 à 93,7 po
(197,4 à 237,9 cm) |
| 160 po (406,4 cm) | 12,7 à 20,9 po
(32,2 à 53,2 cm) |
10,7 à 28,9 po
(27,1 à 73,4 cm) |
89,1 à 107,3 po
(226,4 à 272,7 cm) |
| Image ou écran à rapport largeur/hauteur de 21:9 | |||
|---|---|---|---|
| Taille de l'écran ou de l'image | Distance de
projection (1)
Grand-angle à télé |
Décalage de
la partie supérieure du projecteur (2)
Grand-angle à télé |
Décalage de la partie supérieure du projecteur (3)
Grand-angle à télé |
| 76 po (193 cm) | 0,9 à 5,1 po
(2,3 à 12,8 cm) |
8,9 à 18,1 po
(22,7 à 45,9 cm) |
38,9 à 48 po
(98,8 à 122 cm) |
| 80 po (203,2 cm) | 1,5 à 5,9 po
(3,9 à 15 cm) |
9,5 à 19,1 po
(24,2 à 48,6 cm) |
41 à 50,7 po
(104,3 à 128,7 cm) |
| 90 po (228,6 cm) | 3,1 à 8 po
(7,9 à 20,3 cm) |
11 à 21,8 po
(27,9 à 55,4 cm) |
46,4 à 57,3 po
(118 à 145,4 cm) |
| 100 po (254 cm) | 4,7 à 10,1 po
(11,8 à 25,6 cm) |
12,5 à 24,5 po
(31,6 à 62,1 cm) |
51,8 à 63,9 po
(131,7 à 162,2 cm) |
| 110 po (279,4 cm) | 6,2 à 12,2 po
(15,8 à 31 cm) |
13,9 à 27,1 po
(35,3 à 68,9 cm) |
57,2 à 70,5 po
(145,4 à 179 cm) |
| 120 po (304,8 cm) | 7,8 à 14,3 po
(19,7 à 36,3 cm) |
15,4 à 29,8 po
(39,1 à 75,7 cm) |
62,6 à 77,1 po
(159,1 à 195,7 cm) |
| 130 po (330,2 cm) | 9,3 à 16,4 po
(23,7 à 41,6 cm) |
16,8 à 32,5 po
(42,8 à 82,4 cm) |
68,1 à 83,7 po
(172,9 à 212,5 cm) |
| 151 po (383,5 cm) | 12,6 à 20,8 po
(31,9 à 52,8 cm) |
19,9 à 38,1 po
(50,6 à 96,6 cm) |
79,4 à 97,5 po
(201,7 à 247,7 cm) |
