La distancia a la cual coloca el proyector de la pantalla determina el tamaño aproximado de la imagen. El tamaño de la imagen aumenta entre más lejos esté el proyector de la pantalla, pero puede variar dependiendo del factor de zoom, la relación de aspecto y otros ajustes.
Si va a colocar el proyector en un escritorio o una mesa, use las tablas que se presentan a continuación para determinar aproximadamente qué tan lejos colocar el proyector de la pantalla en base al tamaño de la imagen proyectada. (Es posible que las cifras de conversión se hayan redondeado hacia arriba o hacia abajo). También puede usar la Calculadora de distancia de proyección aquí.
Si va a utilizar el soporte para montaje en pared ELPMB75, consulte las tablas y siga las instrucciones de la Guía de instalación en línea para instalar el proyector.

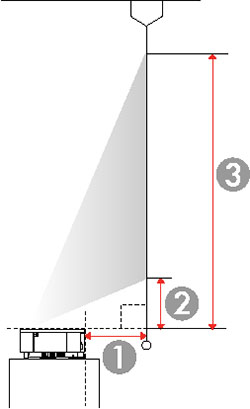

| 1 | Distancia de proyección (desde la imagen a la parte posterior del proyector) |
| 2 | Distancia desde la parte superior del proyector a la base de la imagen |
| 3 | Distancia desde la parte superior del proyector a la parte superior de la imagen |
| Pantalla o imagen con relación de aspecto 16:9 | |||
|---|---|---|---|
| Tamaño de la imagen o de la pantalla | Distancia de
proyección (1)
Ancho a Tele |
Compensación
desde la parte superior del proyector (2)
Ancho a Tele |
Compensación desde la parte superior del proyector (3)
Ancho a Tele |
| 80 pulg. (203,2 cm) | 0,9 a 5 pulg.
(2,3 a 12,8 cm) |
4,3 a 13,4 pulg.
(10,8 a 34 cm) |
43,5 a 52,6 pulg.
(110,4 a 133,6 cm) |
| 90 pulg. (228,6 cm) | 2,4 a 7 pulg.
(6 a 17,8 cm) |
5,1 a 15,3 pulg.
(12,8 a 38,9 cm) |
49,2 a 59,4 pulg.
(124,9 a 151 cm) |
| 100 pulg. (254 cm) | 3,8 a 9 pulg.
(9,8 a 22,9 cm) |
5,9 a 17,3 pulg.
(14,9 a 43,8 cm) |
54,9 a 66,3 pulg.
(139,4 a 168,3 cm) |
| 110 pulg. (279,4 cm) | 5,3 a 11 pulg.
(13,5 a 27,9 cm) |
6,7 a 19,2 pulg.
(16,9 a 48,8 cm) |
60,6 a 73,1 pulg.
(153,9 a 185,7 cm) |
| 120 pulg. (304,8 cm) | 6,8 a 13 pulg.
(17,3 a 33 cm) |
7,5 a 21,2 pulg.
(19 a 53,7 cm) |
66,3 a 80 pulg.
(168,4 a 203,1 cm) |
| 140 pulg. (355,6 cm) | 9,7 a 17 pulg.
(24,7 a 43,1 cm) |
9,1 a 25 pulg.
(23 a 63,6 cm) |
77,7 a 93,7 pulg.
(197,4 a 237,9 cm) |
| 160 pulg. (406,4 cm) | 12,7 a 20.9 pulg.
(32,2 a 53,2 cm) |
10,7 a 28,9 pulg.
(27,1 a 73,4 cm) |
89,1 a 107,3 pulg.
(226,4 a 272,7 cm) |
| Pantalla o imagen con relación de aspecto 21:9 | |||
|---|---|---|---|
| Tamaño de la imagen o de la pantalla | Distancia de
proyección (1)
Ancho a Tele |
Compensación
desde la parte superior del proyector (2)
Ancho a Tele |
Compensación desde la parte superior del proyector (3)
Ancho a Tele |
| 76 pulg. (193 cm) | 0,9 a 5,1 pulg.
(2,3 a 12,8 cm) |
8,9 a 18,1 pulg.
(22,7 a 45,9 cm) |
38,9 a 48 pulg.
(98,8 a 122 cm) |
| 80 pulg. (203,2 cm) | 1,5 a 5,9 pulg.
(3,9 a 15 cm) |
9,5 a 19,1 pulg.
(24,2 a 48,6 cm) |
41 a 50,7 pulg.
(104,3 a 128,7 cm) |
| 90 pulg. (228,6 cm) | 3,1 a 8 pulg.
(7,9 a 20,3 cm) |
11 a 21,8 pulg.
(27,9 a 55,4 cm) |
46,4 a 57,3 pulg.
(118 a 145,4 cm) |
| 100 pulg. (254 cm) | 4,7 a 10,1 pulg.
(11,8 a 25,6 cm) |
12,5 a 24,5 pulg.
(31,6 a 62,1 cm) |
51,8 a 63,9 pulg.
(131,7 a 162,2 cm) |
| 110 pulg. (279,4 cm) | 6,2 a 12,2 pulg.
(15,8 a 31 cm) |
13,9 a 27,1 pulg.
(35,3 a 68,9 cm) |
57,2 a 70,5 pulg.
(145,4 a 179 cm) |
| 120 pulg. (304,8 cm) | 7,8 a 14,3 pulg.
(19,7 a 36,3 cm) |
15,4 a 29,8 pulg.
(39,1 a 75,7 cm) |
62,6 a 77,1 pulg.
(159,1 a 195,7 cm) |
| 130 pulg. (330,2 cm) | 9,3 a 16,4 pulg.
(23,7 a 41,6 cm) |
16,8 a 32,5 pulg.
(42,8 a 82,4 cm) |
68,1 a 83,7 pulg.
(172,9 a 212,5 cm) |
| 151 pulg. (383,5 cm) | 12,6 a 20,8 pulg.
(31,9 a 52,8 cm) |
19,9 a 38,1 pulg.
(50,6 a 96,6 cm) |
79,4 a 97,5 pulg.
(201,7 a 247,7 cm) |
