Configuração de sinal de entrada

Normalmente, o projetor detecta e otimiza a configuração de sinal de entrada automaticamente. Se precisar personalizar as configurações, você pode usar o menu E/S do sinal. Os parâmetros disponíveis dependem da fonte de entrada selecionada.

Para mudar as configurações para uma fonte de entrada, certifique-se de que ela esteja conectada e selecione a fonte.

Configuração	Opções	Descrição
Volume	Diversos níveis disponíveis.	Ajusta o volume do sistema de alto-falantes externos ou do projetor.
Modo de Som	HDMI1 HDMI2 HDBaseT USB Display USB LAN Screen Mirroring1 Screen Mirroring2	Selecione o seu modo preferido para saída de som do sistema de alto-falantes do projetor, de acordo com os conteúdos de reprodução.
Fonte	—	Exibe as configurações selecionadas para a fonte de entrada atual. Para mudar as configurações para uma fonte de entrada, certifique-se de que ela esteja conectada e selecione a fonte.
Formato do sinal	Faixa de vídeo	Define a faixa de vídeo para que corresponda à configuração da fonte de entrada. Essa configuração só é exibida quando a fonte atual é HDMI ou HDBaseT.
Espaço de cor	Automático BT.709 BT.2020	Configura o sistema de conversão para o espaço de cor. Essa configuração só é exibida nos seguintes casos: O Modo cor não está definido como DICOM SIM A fonte atual é HDMI ou HDBaseT
Faixa dinâmica	Faixa dinâmica	Modifica o alcance das áreas escuras e claras das imagens; selecione Automático (recomendado), SDR, HDR10 ou HLG. Essa configuração só é exibida nos seguintes casos: O Modo cor não está definido como DICOM SIM A fonte atual é HDMI ou HDBaseT
	Estado do sinal	Exibe o sinal detectado de entrada da imagem.
	Config. HDR10	Modifica a curva PQ (Perceptual Quantizer) da faixa dinâmica usando o método HDR PQ. Esta configuração só é exibida quando o Estado do sinal está definido como HDR10 ou quando a Faixa dinâmica está definida como HDR10.
	Config. HLG	Modifica a curva HLG (Hybrid Log Gamma) da faixa dinâmica usando o método HDR HLG. Esta configuração só é exibida quando o Estado do sinal está definido como HLG ou quando a Faixa dinâmica está definida como HLG.
Reinicializar no Padrão	—	Reinicia todas as configurações para a fonte de entrada atual.
EDID	EDID (HDMI1) EDID (HDMI2) EDID (HDBaseT)	Descreve as capacidades de exibição do seu projetor quando a fonte de entrada selecionada é HDMI; modifique esta configuração, conforme necessário, de acordo com a resolução da fonte de entrada atual.
Nível HDMI IN EQ	HDMI1 HDMI2	Ajusta o nível do sinal de entrada HDMI dependendo dos dispositivos conectados à porta HDMI; modifique a configuração se houver muita interferência na imagem ou se nenhuma imagem for projetada. Observação: Você pode selecionar as configurações para fontes de entrada individuais sem mudar a fonte de entrada.
Saída A/V	Durante Projeção Sempre	Determina quando o projetor reproduz áudio e imagens em dispositivos externos; defina como Sempre para reproduzir áudio e imagens quando o projetor estiver em modo de espera. Esta configuração só é exibida quando a opção Inicialização rápida está definida como Desactivado no menu Operação do projetor, a opção Ligação automática está definida como Desactivado no menu Rede do projetor, ou a opção Ligação automática está definida como HDMI1 e a opção Disparador ligado está definida como Detecção Plug-in no menu Operação do projetor.
Inverter áudio	Activado Desactivado	Defina como Activado para inverter os canais de áudio esquerdo e direito para que correspondam à posição de instalação do projetor.
Ligação HDMI	Ligações Dispositivo Ligação HDMI Disp. Saída de Áudio Ligação Desligar Ligação de Energia de HDMI Out Ponto de HDMI Out	Ajusta as opções de Ligação HDMI que permitem que o projetor ou controle remoto controle dispositivos HDMI conectados que suportem o padrão CEC. Ligações Dispositivo: lista os dispositivos conectados às portas HDMI. Ligação HDMI: ativa ou desativa a função Ligação HDMI. Disp. Saída de Áudio: seleciona se deve reproduzir áudio dos alto-falantes internos ou de um sistema de áudio/vídeo conectado. Ligação: controla o que acontece quando você liga o projetor ou um dispositivo conectado. Bidirecional: ativa automaticamente o dispositivo conectado quando liga o projetor e vice-versa. Dispositivo -> PJ: ativa automaticamente o projetor quando liga o dispositivo conectado. PJ -> Dispositivo: ativa automaticamente o dispositivo conectado quando liga o projetor. Desligar: controla se dispositivos conectados são desligados quando o projetor é desligado. Ligação de Energia de HDMI Out: liga ou desliga dispositivos conectados à porta HDMI Out quando você liga ou desliga o projetor. Ponto de HDMI Out: seleciona se deve usar o projetor como o projetor final.
HDBaseT	Comunic. Controle	Ativa ou desativa a comunicação das portas Ethernet e serial no transmissor HDBaseT ou no comutador; a ativação desta configuração desativa as portas LAN e RS-232C do projetor. Essa configuração só é exibida quando a opção Extron XTP está definida como Desactivado.
HDBaseT	Extron XTP	Configure como Activado quando conectar um transmissor Extron XTP ou comutador às portas HDBaseT.
Reinicializar as definições de E/S do Sinal	—	Reinicia todas as configurações do menu E/S do Sinal para seus valores padrão.

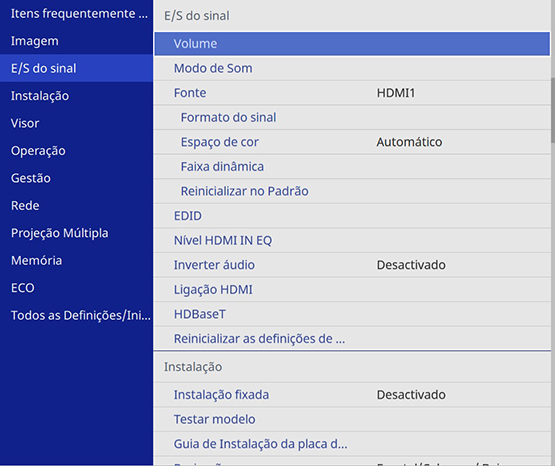

Configuração de sinal de entrada - menu E/S do sinal
