A distância entre o projetor e a tela determina o tamanho aproximado da imagem. O tamanho da imagem aumenta conforme se afasta o projetor da tela, mas isso pode variar dependendo do zoom, da relação de aspecto e de outras configurações.
Se colocar o projetor em uma escrivaninha ou mesa, use estas tabelas para determinar aproximadamente a distância ideal do projetor à tela baseado no tamanho da imagem projetada. (Valores convertidos podem ser arredondados para cima ou para baixo.) Você também pode usar o calculador de distância de projeção aqui.
Se fizer uma instalação usando a montagem de parede ELPMB75, consulte as tabelas e siga as instruções no Guia de instalação online para instalar o projetor.

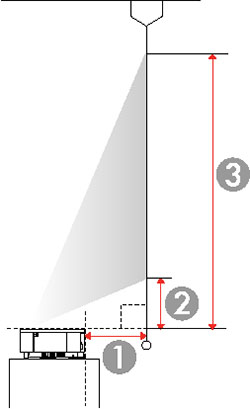

| 1 | Distância de projeção (da imagem até a parte traseira do projetor) |
| 2 | Distância da parte superior do projetor até a base da imagem |
| 3 | Distância da parte superior do projetor até o alto da imagem |
| 16:9 Relação de aspecto da imagem ou tela | |||
|---|---|---|---|
| Tamanho da tela ou da imagem | Distância da projeção (1) | Distância da parte de cima do projetor (2) | Distância da parte de cima do projetor (3) |
| 60 pol. (152,4 cm) | 1 pol. (2,5 cm) | 9,5 pol. (24,1 cm) | 38,9 pol. (98,8 cm) |
| 65 pol. (165,1 cm) | 2 pol. (5 cm) | 10,5 pol. (26,6 cm) | 42,3 pol. (107,4 cm) |
| 70 pol. (177,8 cm) | 3 pol. (7,6 cm) | 11,4 pol. (28,9 cm) | 45,7 pol. (116 cm) |
| 80 pol. (203,2 cm) | 5 pol. (12,7 cm) | 13,4 pol. (34 cm) | 52,6 pol. (133,6 cm) |
| 90 pol. (228,6 cm) | 7 pol. (17,7 cm) | 15,3 pol. (38,8 cm) | 59,4 pol. (150,8 cm) |
| 100 pol. (254 cm) | 9 pol. (22,8 cm) | 17,3 pol. (43,9 cm) | 66,3 pol. (168,4 cm) |
| 110 pol. (279,4 cm) | 11 pol. (27,9 cm) | 19,2 pol. (48,7 cm) | 73,1 pol. (185,6 cm) |
| 120 pol. (304,8 cm) | 13 pol. (33 cm) | 21,2 pol. (53,8 cm) | 80 pol. (203,2 cm) |
| 140 pol. (355,6 cm) | 17 pol. (43,1 cm) | 25 pol. (63,5 cm) | 93,7 pol. (237,9 cm) |
| 160 pol. (406 cm) | 20,9 pol. (53 cm) | 28,9 pol. (73,4 cm) | 107,3 pol. (272,5 cm) |
| 21:9 Relação de aspecto da imagem ou tela | |||
|---|---|---|---|
| Tamanho da tela ou da imagem | Distância da projeção (1) | Distância da parte de cima do projetor (2) | Distância da parte de cima do projetor (3) |
| 57 pol. (144,7 cm) | 1,1 pol. (2,7 cm) | 13 pol. (33 cm) | 35,5 pol. (90,1 cm) |
| 60 pol. (152,4 cm) | 1,7 pol. (4,3 cm) | 13,8 pol. (35 cm) | 37,4 pol. (94,9 cm) |
| 70 pol. (177,8 cm) | 3,8 pol. (9,6 cm) | 16,5 pol. (41,9 cm) | 44,1 pol. (112 cm) |
| 76 pol. (193 cm) | 5,1 pol. (12,9 cm) | 18,1 pol. (45,9 cm) | 48 pol. (121,9 cm) |
| 80 pol. (203,2 cm) | 5,9 pol. (14,9 cm) | 19,1 pol. (48,5 cm) | 50,7 pol. (128,7 cm) |
| 90 pol. (228,6 cm) | 8 pol. (20,3 cm) | 21,8 pol. (55,3 cm) | 57,3 pol. (145,5 cm) |
| 100 pol. (254 cm) | 10,1 pol. (25,6 cm) | 24,5 pol. (62,2 cm) | 63,9 pol. (162,3 cm) |
| 110 pol. (279,4 cm) | 12,2 pol. (30,9 cm) | 27,1 pol. (68,8 cm) | 70,5 pol. (179 cm) |
| 120 pol. (304,8 cm) | 14,3 pol. (36,3 cm) | 29,8 pol. (75,6 cm) | 77,1 pol. (195,.8 cm) |
| 130 pol. (330,2 cm) | 16,4 pol. (41,6 cm) | 32,5 pol. (82,5 cm) | 83,7 pol. (212,5 cm) |
| 151 pol. (383,5 cm) | 20,8 pol. (52,8 cm) | 38,1 pol. (96,7 cm) | 97,5 pol. (247,6 cm) |
