La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport largeur/hauteur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran placer le projecteur en fonction de la taille de l'image que vous désirez projeter. (Les données peuvent être arrondies.)
Vous pouvez aussi utiliser la calculatrice de distance de projection ici.

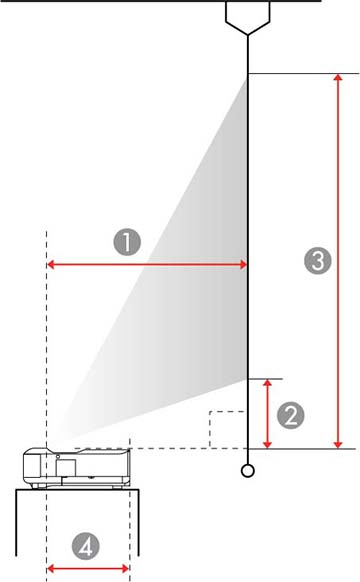

| 1 | Distance de projection (de l'image à l'arrière du projecteur) |
| 2 | Distance du projecteur à la partie inférieure de l'écran |
| 3 | Distance du projecteur à la partie supérieure de l'écran |
| 4 | 12,13 po (30,83 cm) (distance depuis le centre de
l'objectif jusqu'à l'arrière du projecteur)
Remarque : La
distance de la surface de la table à la partie supérieure du
projecteur est de 6,22 po (15,8 cm). |
| Image ou écran à rapport largeur/hauteur de 16:9 | |||
|---|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1) | Décalage de la partie supérieure du projecteur (2) | Décalage de la partie supérieure du projecteur (3) |
| 60 po (152,4 cm) | 12,79 po (32,5 cm) | 4,5 po (11,5 cm) | 33,9 po (86,3 cm) |
| 65 po (165,1 cm) | 14,01 po (35,6 cm) | 5,1 po (13 cm) | 37 po (94 cm) |
| 70 po (177,8 cm) | 15,27 po (38,8 cm) | 5,7 po (14,5 cm) | 40,4 po (101,7 cm) |
| 75 po (190,5 cm) | 16,53 po (42 cm) | 6,3 po (16 cm) | 43,0 po (109,4 cm) |
| 80 po (203,2 cm) | 17,7 po (45,1 cm) | 6,8 po (17,5 cm) | 46,1 po (117,1 cm) |
| 90 po (228,6 cm) | 20,2 po (51,4 cm) | 8,1 po (20,5 cm) | 52,1 po (132,5 cm) |
| 100 po (254 cm) | 22,7 po (57,7 cm) | 9,2 po (23,5 cm) | 58,2 po (148 cm) |
| 120 po (304,8 cm) | 27,6 po (70,3 cm) | 11,5 po (29,4 cm) | 70,4 po (178,8 cm) |
| Image ou écran à rapport largeur/hauteur de 4:3 | |||
|---|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1) | Décalage de la partie supérieure du projecteur (2) | Décalage de la partie supérieure du projecteur (3) |
| 50 po (127 cm) | 13 po (33,2 cm) | 4,6 po (11,9 cm) | 34,6 po (88,1 cm) |
| 55 po (139,7 cm) | 14,6 po (37,1 cm) | 5,3 po (13,7 cm) | 38,3 po (97,5 cm) |
| 60 po (152,4 cm) | 16,1 po (41 cm) | 6,1 po (15,5 cm) | 42,1 po (107 cm) |
| 65 po (165,1 cm) | 17,6 po (44,8 cm) | 6,8 po (17,4 cm) | 45,8 po (116,4 cm) |
| 70 po (177,8 cm) | 19,1 po (48,7 cm) | 7,5 po (19,2 cm) | 49,5 po (125,9 cm) |
| 75 po (190,5 cm) | 20,6 po (52,5 cm) | 8,2 po (21 cm) | 53,2 po (135,3 cm) |
| 80 po (203,2 cm) | 22,2 po (56,4 cm) | 8,9 po (22,8 cm) | 56,9 po (144,7 cm) |
| 98 po (248,9 cm) | 27,6 po (70,3 cm) | 11,5 po (29,4 cm) | 70,3 po (178,7 cm) |
| Image ou écran à rapport largeur/hauteur de 16:10 | |||
|---|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1) | Décalage de la partie supérieure du projecteur (2) | Décalage de la partie supérieure du projecteur (3) |
| 56 po (142,2 cm) | 12,9 po (32,8 cm) | 4,6 po (11,7 cm) | 34,3 po (87,1 cm) |
| 60 po (152,4 cm) | 14 po (35,6 cm) | 5,1 po (13 cm) | 36,9 po (93,8 cm) |
| 65 po (165,1 cm) | 15,3 po (39 cm) | 5,7 po (14,6 cm) | 40,2 po (102,1 cm) |
| 70 po (177,8 cm) | 16,7 po (42,4 cm) | 6,3 po (16,2 cm) | 43,4 po (110,4 cm) |
| 80 po (203,2 cm) | 19,3 po (49,2 cm) | 7,6 po (19,4 cm) | 50,3 po (127,1 cm) |
| 90 po (228,6 cm) | 22 po (56 cm) | 8,9 po (22,6 cm) | 56,6 po (143,8 cm) |
| 100 po (254 cm) | 24,7 po (62,8 cm) | 10,1 po (25,9 cm) | 63,1 po (160,5 cm) |
| 111 po (281,9 cm) | 27,7 po (70,3 cm) | 11,5 po (29,4 cm) | 70,3 po (178,8 cm) |
