Verifique a
combinação de espaçador e altura da placa (posição da escala na
alavanca de espaço da placa) e certifique-se de que é apropriada
para a espessura da mídia que está usando.
Nota: Quando
carregar mídia plana na placa (como a frente e costas da camiseta,
uma em cima da outra), verifique a espessura da frente e das costas
da camiseta.
Quando a espessura da mídia for de até 2
mm:
Uma camiseta comum ou polo tem uma espessura de
cerca de 2 mm.
- Se estiver usando uma placa comum ou de cabide, use os dois
espaçadores A e B, e coloque a escala da alavanca de espaço da
placa na posição P.
- Se estiver usando uma placa de manga ou a placa de entalhe
médio, use somente o espaçador B e coloque a alavanca de espaço da
placa na posição P.
Nota: Se uma
mensagem sobre a altura da superfície da mídia aparecer quando a
impressão iniciar, a mídia está carregada incorretamente ou a
espessura da mídia excede 2 mm. Se a mensagem continuar a aparecer
depois de recarregar a mídia, veja a seção abaixo.
Quando a espessura da mídia for 2 mm ou
mais, ou se não tiver certeza:
-
Certifique-se de que a placa na qual deseja imprimir está
instalada e a mídia correta está carregada.
Nota: A
configuração
Ajuste da Altura da
Placa é ajustada para corresponder à mídia carregada na

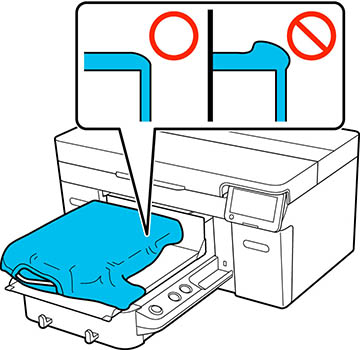

impressora. Carregue a mídia de forma que fique plana, sem folga ou
vincos na superfície da mídia, conforme mostrado.
-
Selecione Menu >
Ajuste da Altura da
Placa.
- Execute
um dos seguintes procedimentos:
- Se estiver usando uma placa padrão ou de cabide, vá para o
passo 5.
- Se estiver usando placa de manga ou uma placa de entalhe médio,
vá para o próximo passo.
-
Selecione Definições,
selecione o tipo de placa que está usando e depois feche a
tela.

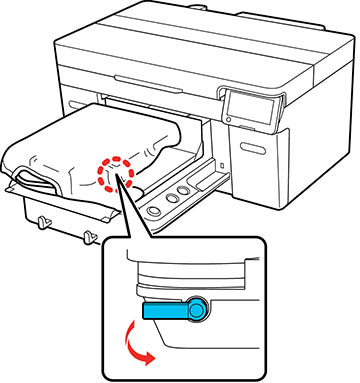

- Gire a
alavanca de fixação embaixo da placa, conforme mostrado, para
soltá-la.

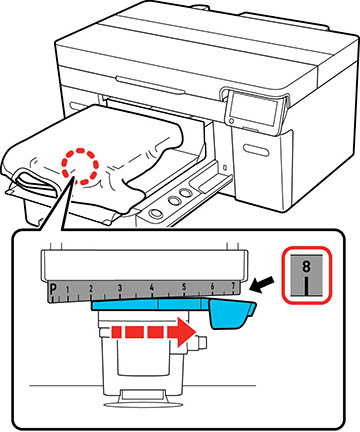

- Gire a
alavanca de ajuste da altura para definir a escala como 8.
-
Selecione Concluído e depois
selecione Iniciar na próxima
tela.
A placa move-se para dentro da impressora.
- Execute um dos seguintes
procedimentos:
- Se uma mensagem sobre a altura da superfície de mídia aparecer,
você precisa ajustar os espaçadores. Vá para o próximo passo.
- Se nenhuma mensagem aparecer no visor LCD, vá para o passo
10.
- Modifique a combinação de espaçadores
que está usando de acordo com as tabelas abaixo:
Quando usar uma placa padrão ou de
cabide:
| Espessura da mídia* |
Espaçadores |
| 6 a 12 mm |
Afixe somente ao A |
| 12 a 16 mm |
Afixe somente ao B |
| 16 a 24 mm |
Remova todos |
* Quando usar uma placa sem uma almofada antideslizante, uma
espessura 1 mm maior do que os valores na tabela é aceitável.
Quando usar a placa de manga ou a placa
de entalhe médio:
| Espessura do papel |
Espaçadores |
| 7 a 14 mm |
Remova todos |
Se não conseguir fazer ajustes mesmo depois de modificar a
combinação de espaçadores, tire a medida da espessura da mídia e
veja o link abaixo.

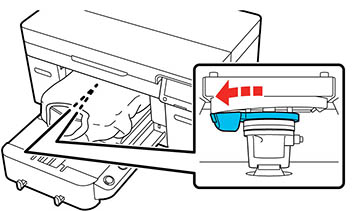

- Mova a alavanca um espaço para a
esquerda na escala para encontrar a posição onde o erro de altura
da superfície da mídia se encontra e um bipe é emitido.

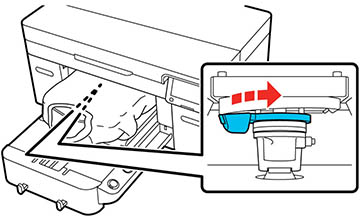

- Mova a alavanca um espaço para a
direita para encontrar a posição onde o som de erro para.
- Selecione OK e depois selecione Concluído na próxima tela.

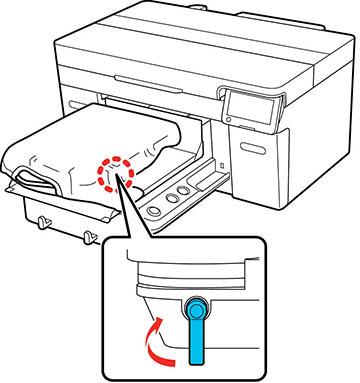

- Gire a alavanca de fixação conforme
mostrado para apertá-la e depois prenda a alavanca de espaço da
placa.
