Correction de la forme de l'image à l'aide du paramètre H/V-Keystone

Vous pouvez utiliser le paramètre H/V-Keystone du projecteur pour corriger la forme d'une image qui n'est pas parfaitement rectangulaire.

Remarque : Vous ne pouvez pas combiner la Correction H/V Keystone avec d'autres méthodes de correction de la forme.

Allumez le projecteur et affichez une image.

Remarque : Vous pouvez aussi afficher un motif pour vous aider à ajuster l'image projetée en utilisant la touche Test Pattern de la télécommande.
Appuyez sur la touche Menu.
Sélectionnez le menu Réglage puis appuyez sur Enter.
Sélectionnez le paramètre Corr. géométrique et appuyez sur Enter.

Remarque : Vous pouvez aussi accéder à l'écran de réglage géométrique en appuyant sur la touche Geometry de la télécommande ou sur la touche fléchée du haut du panneau de commande.
Sélectionnez le paramètre H/V-Keystone, puis appuyez sur Enter. Ensuite, appuyez sur Enter de nouveau.

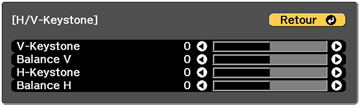

L'écran d'ajustement H/V-Keystone s'affiche.

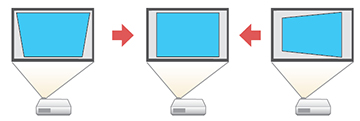

Utilisez les touches fléchées sur le projecteur ou sur la télécommande pour sélectionner la correction trapézoïdale verticale ou horizontale ou la correction de balance et pour ajuster la forme de l'image tel que nécessaire.

V-Keystone

Balance V

H-Keystone

Balance H

Remarque : Pour enregistrer la forme actuelle de l'image, sélectionnez Sauvegarde mémoire. Vous pouvez sauvegarder jusqu'à trois formes d'image dans la mémoire du projecteur.
Une fois que vous avez terminé, appuyez sur Esc.
Après la correction, votre image sera un peu plus petite.
