Opciones de configuración e instalación del proyector

Puede configurar o instalar el proyector en las siguientes posiciones:

Frontal

Posterior

Frontal superior

Posterior superior

PRECAUCIÓN:

Asegúrese de dejar espacio alrededor del proyector para no bloquear las salidas y tomas de aire. No instale el proyector en un lugar que no permita la circulación del aire, como en un estante o dentro de una caja. Si desea instalar el proyector en un estante o dentro de un gabinete, póngase en contacto con Epson para obtener asistencia.

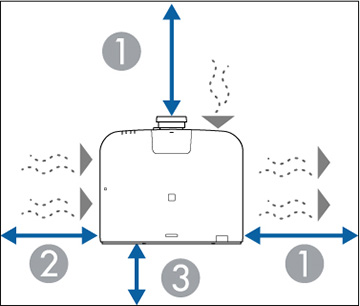

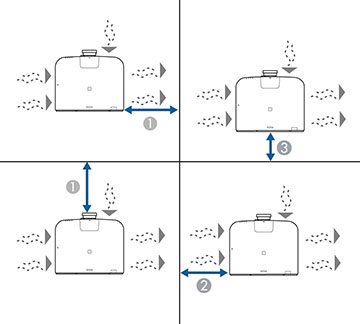

Si no hay suficiente espacio alrededor del proyector y la temperatura interna del proyector aumenta, el brillo de la fuente de luz puede disminuir. Procure que el aire caliente proveniente de la salida de aire no entre por la toma de aire. Los siguientes diagramas muestran el espacio mínimo requerido en un lado específico, siempre que los demás lados estén libres de obstrucciones.

1	11,8 pulg. (30 cm)
2	7,9 pulg. (20 cm)
3	3,9 pulg. (10 cm)

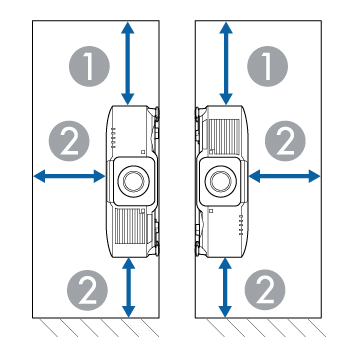

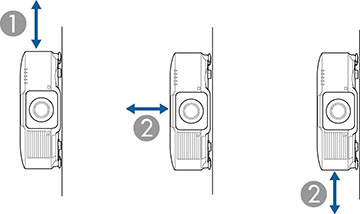

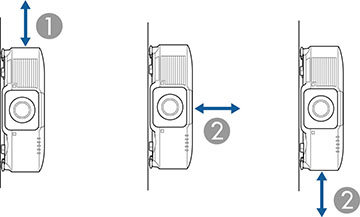

1	11,8 pulg. (30 cm)
2	7,9 pulg. (20 cm)

Si va a instalar varios proyectores uno al lado del otro, deje por lo menos 28 pulg. (70 cm) de espacio entre los proyectores. Además, procure que el aire caliente proveniente de una salida de aire no entre por la toma de aire de otro proyector.

1	28 pulg. (70 cm)

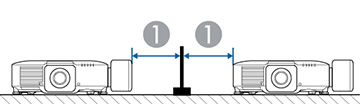

Con una pared divisoria:

1	12 pulg. (30 cm)

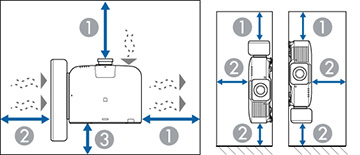

Espacio de instalación con el filtro de aire opcional instalado:

PRECAUCIÓN:

Si va a instalar el filtro de aire opcional en el proyector, asegúrese de dejar la siguiente cantidad de espacio alrededor del proyector para no bloquear las salidas y tomas de aire.

1	11,8 pulg. (30 cm)
2	7,9 pulg. (20 cm)
3	3,9 pulg. (10 cm)
4	29,5 pulg. (75 cm)

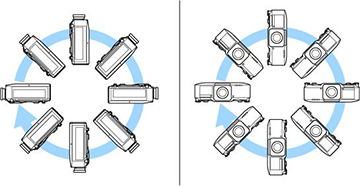

Puede instalar el proyector en el techo en cualquier ángulo horizontal o vertical.
