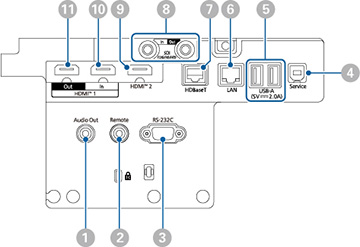

Piezas del proyector: Puertos de interfaz

	Nombre	Función
1	Puerto Audio Out (mini-conexión estéreo)	Emite el audio desde la fuente de entrada actual a un altavoz externo. También puede conectar el proyector a un amplificador con altavoces. Para transmitir audio desde el altavoz conectado a este puerto, seleccione Proyector como el ajuste Disp. salida audio en el menú Ajustes. Cuando un sistema de audio/video no está conectado al proyector, el audio se transmite del altavoz conectado a este puerto aun si el ajuste Disp. salida audio está configurado en Sistema AV. Ajustes > Enlace HDMI > Disp. salida audio Si desea transmitir audio para la fuente HDMI desde los altavoces externos cuando el proyector está apagado, seleccione Siempre como el ajuste Salida de A/V en el menú Extendida del proyector. Extendida > Ajustes de A/V > Salida de A/V
2	Puerto del cable del control remoto Remote (mini-conexión estéreo)	Conecta el control remoto al proyector utilizando el juego de cables para control remoto (no incluido) y recibe señales del control remoto. Cuando el control remoto está conectado, el receptor remoto del proyector está desactivado.
3	Puerto RS-232C (mini D-sub de 9 clavijas, macho)	Utilícelo para conectar un cable RS-232C para controlar el proyector desde una computadora.
4	Puerto Service (conector USB tipo B)	Utilícelo para realizar configuraciones de lote y actualizaciones de firmware.
5	Puerto USB-A (conexión USB tipo A)	Utilícelo para conectar un dispositivo de memoria USB para proyectar películas o imágenes en modo Reprod. de contenido. También se utiliza para realizar configuraciones de lote y actualizaciones de firmware. Utilícelo para conectar la cámara opcional cuando utiliza la lente de alcance ultracorto (no incluida). Proporciona una conexión para alimentar un dispositivo de streaming. Este proyector puede alimentarse a 5 V/2 A o 5 V/ 900 mA. Precaución: Utilice el cable USB suministrado con o especificado para uso con el dispositivo. No conecte un concentrador USB o un cable USB con una longitud superior a 3 metros o es posible que el dispositivo no funcione correctamente.
6	Puerto LAN (RJ-45)	Utilícelo para conectar un cable LAN para la conexión a una red. Utilice un cable de red 100Base-TX o 10Base-T. Para garantizar que la transmisión de datos ocurra correctamente, use un cable blindado de categoría 5 o superior.
7	Puerto HDBaseT (RJ-45)	Utilícelo para conectar un cable LAN al transmisor HDBaseT opcional. Puede utilizar un cable de red de hasta 330 pies (100 m) de longitud. Para garantizar que la transmisión de datos ocurra correctamente, use un cable de categoría 5e STP o superior. Sin embargo, la operación no está garantizada para todos los dispositivos de entrada/salida y entornos. Este puerto es compatible con HDCP2.3. Compruebe las siguientes configuraciones: Para habilitar la comunicación entre los puertos de serie y Ethernet del transmisor, seleccione On como el ajuste Control Comunic. en el menú Extendida del proyector. Extendida > HDBaseT > Control Comunic. Si ha conectado un transmisor o conmutador Extron XTP, seleccione On como el ajuste Extron XTP en el menú Extendida del proyector. Extendida > HDBaseT > Extron XTP
8	Puerto SDI In (BNC)	Recibe señales de vídeo desde equipos de vídeo compatibles con SDI.
8	Puerto SDI Out (BNC)	Emite la entrada de las señales de vídeo desde el puerto SDI In a un monitor externo. Puede conectar dos proyectores en cadena con un cable SDI. Si desea transmitir imágenes a un monitor externo cuando el proyector está apagado, seleccione Siempre como el ajuste Salida de A/V en el menú Extendida del proyector. Extendida > Ajustes de A/V > Salida de A/V Nota: Cuando utilice 12G-SDI, use un cable compatible con 12G-SDI. Asegúrese de que el cable que utiliza sea lo más corto posible. Es posible que las imágenes no se muestren correctamente si se usa un cable largo.
9	Puerto HDMI2	Recibe señales de vídeo desde computadoras y equipos de vídeo compatibles con HDMI. Conecta la base opcional del Sistema de presentación inalámbrico de Epson. Este puerto es compatible con HDCP2.3. (El audio solo es compatible con PCM).
10	Puerto HDMI1 In (HDMI)	Recibe señales de vídeo desde computadoras y equipos de vídeo compatibles con HDMI. Conecta la base opcional del Sistema de presentación inalámbrico de Epson. Este puerto es compatible con HDCP2.3. (El audio solo es compatible con PCM).
11	Puerto HDMI1 Out (HDMI)	Envía señales a un monitor externo o a otro proyector. La conexión de un cable HDMI desde este puerto al puerto HDMI1 In de otro proyector le permite crear y proyectar una sola imagen unificada. Se recomienda realizar la conexión con un proyector del mismo modelo. Este puerto es compatible con HDCP2.3.
