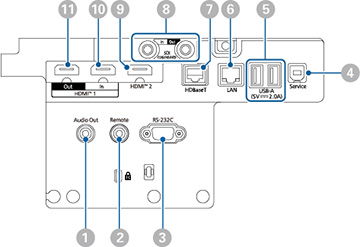

Partes do projetor - portas de Interface

	Nome	Função
1	Porta Audio Out (Mini jack de pino estéreo)	Emite áudio da fonte de entrada atual para um alto-falante externo. Você também pode conectar o projetor a um amplificador com alto-falante. Para reproduzir áudio do alto-falante conectado à porta, selecione Projector como a configuração Disp. Saída de Áudio no menu Definições do projetor. Quando um sistema de áudio/vídeo não estiver conectado ao projetor, o áudio é reproduzido através do alto-falante conectado à porta, mesmo que Disp. Saída de Áudio esteja configurado como Sistema AV. Definições > Ligação HDMI > Disp. Saída de Áudio Se você quiser reproduzir áudio para fonte HDMI dos alto-falates externos quando o projetor estiver desligado, selecione Sempre como a configuração de Saída A/V no menu Avançado do projetor. Avançado > Configurações A/V > Saída A/V
2	Porta Remote do cabo do controle remoto (Mini jack de pino estéreo)	Conecta o controle remoto ao projetor usando o conjunto de cabos opcionais do controle remoto e envia sinais do controle remoto. Quando o controle remoto é conectado, o receptor de controle remoto no projetor é desativado.
3	Porta RS-232C (Mini D-Sub de 9 pinos, macho)	Use para conectar um cabo RS-232C para controlar o projetor a partir de um computador.
4	Porta Service (conector USB tipo B)	Usado para configurações em lote e atualizações de firmware.
5	Porta USB-A (conexão USB tipo A)	Usado para conectar um dispositivo de memória para projeção de filmes ou imagens em modo de Reprod. de conteúdo. Também usado para configurações em lote e atualizações de firmware. Use para conectar a câmera opcional quando usar a lente opcional de zoom de ultra curto alcance. Oferece uma conexão para um aparelho de reprodução de streaming de mídia para alimentação. Esse projetor deve ser alimentado a 5 V/2 A ou 5 V/ 900mA. CUIDADO: Use o cabo USB fornecido ou especificado para uso com o dispositivo. Não conecte um hub USB ou um cabo USB com mais de três metros ou o dispositivo pode não funcionar corretamente.
6	Porta LAN (RJ-45)	Use para conectar um cabo de LAN para conectar-se a uma rede. Use um cabo de rede 100Base-TX ou 10Base-T. Para assegurar que a transmissão de dados ocorra de maneira apropriada, use cabos blindados categoria 5 ou superiores.
7	Porta HDBaseT (RJ-45)	Use para conectar um cabo de LAN ao transmissor opcional HDBaseT. Você pode usar um cabo de rede de até 100 metros de comprimento. Para assegurar que a transmissão de dados ocorra de maneira apropriada, use cabos STP blindados categoria 5e ou superiores. No entanto, a operação não é garantida para todos os dispositivos de entrada/saída e ambientes. Essa porta é compatível com HDCP2.3. Verifique a seguintes configurações: Para ativar a comunicação das portas Ethernet e serial do transmissor, selecione Activado como a configuração de Comunic. Controle no menu Avançado do projetor. Avançado > HDBaseT > Comunic. Controle Se você conectou um transmissor Extron XTP ou seletor à porta, selecione Activado como a configuração de Extron XTP no menu Avançado do projetor. Avançado > HDBaseT > Extron XTP
8	Porta SDI In (BNC)	Recebe sinais de vídeo de equipamento de vídeo compatível com SDI.
8	Porta SDI Out (BNC)	Emite sinais de vídeo da porta SDI In para um monitor externo. Você pode conectar dois projetores em cadeia usando um cabo SDI. Se você quiser reproduzir imagens em um monitor externo quando o projetor estiver desligado, selecione Sempre como a configuração de Saída A/V no menu Avançado do projetor. Avançado > Configurações A/V > Saída A/V Nota: Quando usar 12G-SDI, use um cabo que suporte 12G-SDI. Certifique-se de que o cabo que está usando seja o mais curto possível. As imagens podem não ser exibidas corretamente se usar um cabo longo.
9	Porta HDMI2	Recebe sinais de vídeo de equipamento de vídeo e computadores compatíveis com HDMI. Conecta a base opcional do Epson Wireless Presentation System. Essa porta é compatível com HDCP2.3. (Áudio só é suportado por PCM)
10	Porta HDMI1 In (HDMI)	Recebe sinais de vídeo de equipamento de vídeo e computadores compatíveis com HDMI. Conecta a base opcional do Epson Wireless Presentation System. Essa porta é compatível com HDCP2.3. (Áudio só é suportado por PCM)
11	Porta HDMI1 Out (HDMI)	Emite sinais para um monitor externo ou outro projetor. Conectar um cabo HDMI desta porta até a porta HDMI1 In de outro projetor permite que crie uma única imagem unificada. Recomendamos que conecte a um projetor do mesmo modelo. Essa porta é compatível com HDCP2.3.
