Raccordement d'une source vidéo composantes-VGA

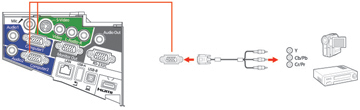

Si votre source vidéo est dotée de ports vidéo composantes, vous pouvez la raccorder au projecteur à l'aide d'un câble vidéo composantes-VGA. Selon les ports composantes à votre disposition, il peut être nécessaire d'utiliser un câble d'adaptateur ainsi qu'un câble vidéo-composantes.

Branchez les connecteurs composantes aux ports de sortie vidéo composantes à codes de couleurs de votre source vidéo, habituellement étiquetés Y, Pb, Pr ou Y, Cb, Cr. Si vous utilisez un adaptateur, branchez ces connecteurs à un câble vidéo en composantes.
Branchez le connecteur VGA dans le port Computer du projecteur.

Si la couleur de l'image est incorrecte, il pourrait être nécessaire de modifier le paramètre Signal entrée dans le menu Signal du projecteur.
