Substituição de cartuchos de tinta

Substituição do cartucho de tinta

As luzes do equipamento informarão quando for o momento de providenciar um cartucho de tinta para substituição e quando for o momento de substituir o cartucho vazio.

Esta tabela descreve o status das luzes na impressora e as ações que precisam ser tomadas.

= acesa, = intermitente

Para substituir cartuchos de tinta utilizando o botão de manutenção de tinta , execute os procedimentos a seguir.

Observação:

As ilustrações mostram a substituição do cartucho de tinta preta. Substitua o cartucho de tinta adequado à sua situação.

Verifique se a impressora está ligada. A luz de energia deve estar acesa, e não intermitente.

Verifique se a tampa de documentos está fechada e, em seguida, abra a unidade do scanner.

Cuidado:

Não abra a unidade do scanner enquanto a tampa de documentos estiver aberta.

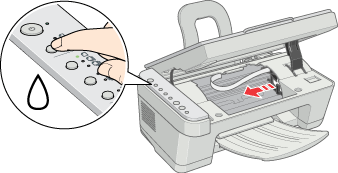

Quando não há mais tinta: O LED do botão de manutenção de tinta fica aceso. Verifique a mensagem do painel para identificar qual cartucho está vazio. Pressione o botão de manutenção de tinta  e avance para o procedimento a seguir.

Quando há pouca tinta:
O LED do botão de tinta pisca. Pressione o botão de manutenção de tinta  durante três segundos e avance para o procedimento a seguir.

O cabeçote de impressão passará para a posição de substituição do cartucho preto ou colorido, a luz de energia  começará a piscar e a luz de tinta  começará a piscar ou ficará acesa. Quando ambos os cartuchos estiverem sem tinta, o cabeçote passará primeiro para a posição de substituição do cartucho de tinta preta. Depois de substituir esse cartucho, pressione novamente o botão de manutenção de tinta  para mudar para a posição de substituição do cartucho colorido.

Cuidado:

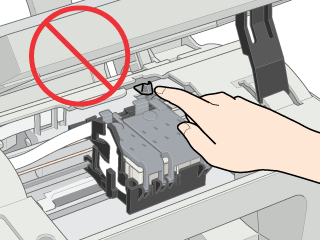

Não mova o cabeçote com as mãos, pois poderá danificar o equipamento. Sempre pressione o botão de manutenção de tinta  para mover o cabeçote.

Ao substituir os cartuchos de tinta, tome cuidado para não tocar o sensor de cartucho indicado abaixo.

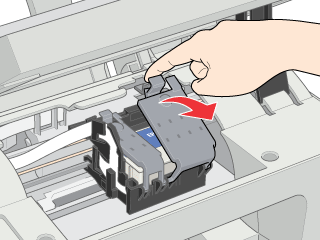

Levante a presilha do cartucho de tinta até onde der. O cartucho se levantará parcialmente para fora de seu suporte.

Observação:

A ilustração mostra a substituição do cartucho colorido. Para substituir o cartucho de tinta preta, levante apenas a presilha pequena, à esquerda.

Advertência:

Caso suje suas mãos de tinta, lave-as com bastante água e sabão. Se a tinta entrar em contato com seus olhos, lave-os imediatamente com bastante água. Caso os problemas de visão ou desconforto persistam após a lavagem, consulte um médico imediatamente.

Retire o cartucho da impressora e desfaça-se dele da forma correta. Não desmonte o cartucho nem tente reabastecê-lo.

Retire o novo cartucho da embalagem de proteção. Em seguida, remova apenas a fita amarela de vedação do cartucho. Não toque a placa de circuitos integrados verde localizada na lateral do cartucho.

Cuidado:

É preciso remover essa fita amarela do cartucho antes de instalá-lo; caso contrário, o cartucho não poderá ser utilizado e não será possível imprimir.

Caso tenha instalado o cartucho de tinta sem remover a fita amarela de vedação, retire o cartucho e instale um novo. Prepare o novo cartucho removendo a fita e, em seguida, instale-o na impressora.

Não remova a parte azul da fita de vedação da parte superior do cartucho. Caso contrário, o cabeçote poderá ficar emperrado e não será possível imprimir.

Não remova a fita de vedação da parte inferior do cartucho. Caso contrário, o cartucho poderá ser inutilizado.

Não toque o chip verde de circuitos integrados na lateral do cartucho. Caso contrário, o equipamento poderá não funcionar nem imprimir normalmente.

Se algum cartucho de tinta for removido temporariamente da impressora, certifique-se de proteger a porta de suprimento de tinta do cartucho do pó e da sujeira. Coloque os cartuchos de tinta no mesmo ambiente do equipamento. Ao armazenar o cartucho, certifique-se de posicioná-lo da forma mostrada na ilustração acima (a etiqueta que identifica a cor do cartucho deve ser ficar voltada para cima). A válvula da porta de suprimento de tinta foi projetada para conter qualquer excesso de tinta que possa ser lançado. Entretanto, recomenda-se cuidado na manipulação. Não toque a porta de fornecimento de tinta do cartucho nem a área em torno dela.

Certifique-se de instalar um cartucho de tinta no equipamento imediatamente após a remoção do cartucho de tinta antigo. A falha em instalar rapidamente o cartucho de tinta pode provocar o ressecamento do cabeçote e impedir que funcione corretamente.

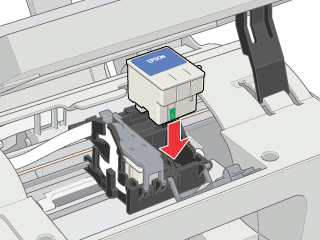

Coloque o cartucho de tinta no suporte e, em seguida, feche as presilhas. Não aplique muita força no cartucho.

Feche a presilha do cartucho de tinta até que se trave no lugar. Caso esteja substituindo ambos os cartuchos, pressione o botão de manutenção de tinta  para mudar para a posição de substituição do cartucho colorido e substitua-o como explicado acima.

Cuidado:

Depois de remover o cartucho de tinta do equipamento, insira um novo imediatamente. Se não houver cartucho na impressora, o cabeçote de impressão poderá se ressecar e tornar-se impróprio para impressão.

Observação:

A ilustração mostra a substituição do cartucho colorido. Para substituir o cartucho de tinta preta, substitua apenas o cartucho preso pela pequena presilha à esquerda.

Feche a unidade do scanner.

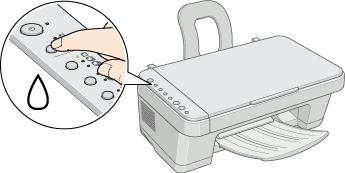

Pressione o botão de manutenção de tinta . A impressora moverá o cabeçote de impressão e iniciará o carregamento do sistema de suprimento de tinta. Esse processo demora cerca de trinta segundos para se completar. Quando o processo de carregamento tiver terminado, a impressora colocará o cabeçote de volta na posição inicial, a luz de energia  ficará acesa e a luz de tinta  se apagará.

Cuidado:

A luz de energia  continuará a piscar enquanto o equipamento estiver carregando tinta. Nunca desligue o equipamento enquanto essa luz estiver piscando. Isso poderá resultar no carregamento incorreto de tinta.

Economia de tinta preta quando o nível de tinta do cartucho está baixo

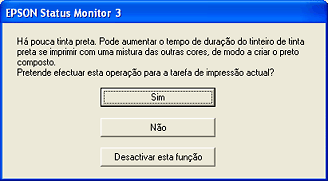

A caixa de diálogo a seguir é exibida quando o cartucho de tinta preta está com nível baixo e as seguintes condições se apresentam:

• O papel selecionado é Papel Normal no menu Principal.

• Há mais tinta colorida do que preta.

• O cartucho de tinta preta não está vazio.

• O cartucho de tinta colorida não está com nível baixo.

A caixa de diálogo oferece a opção de continuar usando a tinta preta normalmente ou economizá-la usando uma mistura de tintas coloridas para criar o preto.

Se clicar no botão Sim, uma mistura de tintas coloridas poderá ser usada para criar o preto na impressão de documentos. A tinta do cartucho preto não será consumida. Em alguns casos, o preto criado pela combinação de tintas pode ser ligeiramente diferente daquele do cartucho de tinta preta. A caixa de diálogo será exibida na próxima vez que imprimir com a tinta preta e, novamente, dará a opção de economizá-la ou não.

Se clicar no botão Não, a tinta preta do cartucho continuará a ser usada na impressão do trabalho. A caixa de diálogo será exibida na próxima vez que imprimir com a tinta preta e, novamente, dará a opção de economizá-la ou não.

Se clicar no botão Desativar esta função , a tinta continuará a ser usada normalmente. A caixa de diálogo não será exibida novamente durante a vida útil remanescente do cartucho de tinta preta. Nesse caso, o preto é usado normalmente até que se esgote.
