Informations sur le produit

Composants

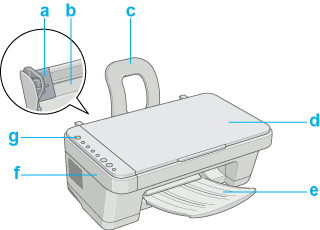

a. Guide-papier : Permet de charger le papier bien droit plutôt qu'en biais. La position du guide-papier gauche doit être réglée à la largeur du papier utilisé.

b. Alimenteur : Sert à alimenter le papier automatiquement.

c. Support à papier : Soutient le papier chargé dans l'alimenteur.

d. Capot : Ouvrez le capot du scanner pour placer une photo ou un document sur la vitre d'exposition en vue de sa numérisation.

e. Plateau de sortie : Le tirage est éjecté sur le plateau de sortie.

f. Scanner : Soulevez le scanner pour remplacer une cartouche d'encre.

g. Bouton Alimentation : Permet d'allumer et d'éteindre l'appareil CX1500.

a. Couvercles des cartouches d'encre : Maintiennent les cartouches d'encre en place.

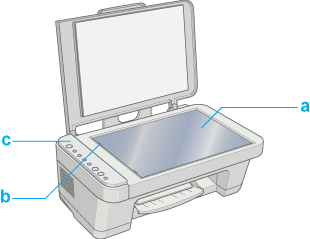

a. Vitre d'exposition : Reçoit les documents, face à numériser vers le bas.

b. Chariot : Le capteur optique et la source lumineuse pour la numérisation. Assurez-vous que le chariot est à la position de repos avant de lancer la numérisation.

c. Panneau de commande : Pour plus de détails sur le panneau de commande, voyez Fonctions du panneau de commande.

a. Connecteur de câble USB : Permet de raccorder l'appareil CX1500 à votre ordinateur.
