Instalação da Unidade de Transparência

Certifique-se de que o scanner esteja desligado e depois desconecte o cabo de alimentação dele.

Abra a tampa de documentos do scanner e depois remova-a, levantando-a reta para cima.

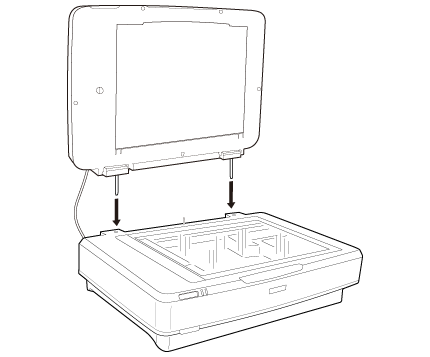

Alinhe os pinos da unidade com os orifícios do scanner e depois abaixe a Unidade de Transparência até que ela se encaixe firmemente no scanner com os pinos nos orifícios.

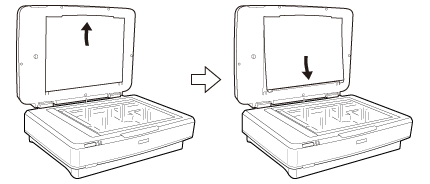

Remova a cobertura de documentos reflexivos da Unidade de Transparência como mostrado abaixo.

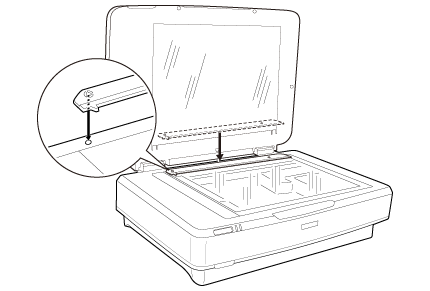

Coloque a guia de transparência no vidro do scanner como mostrado abaixo.

Feche a Unidade de Transparência.

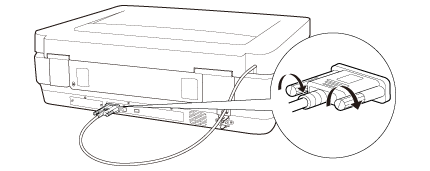

Ligue o conector da Unidade de Transparência ao conector opcional na parte de trás do scanner.

Conecte o cabo de alimentação ao scanner e ligue-o.
