La carte EPSON Network Image Express (B808392) vous permet d'utiliser votre scanner sur un réseau sans avoir à raccorder le scanner à un serveur.

Pour des précisions sur la carte, voyez la documentation qui l'accompagne.

Important :

N'installez une autre carte optionnelle dans votre scanner au risque de l'endommager.

Mettez hors tension le scanner.

Important :

Ne procédez pas à l'insertion ou au retrait de la carte Network Image Express pendant que le scanner est sous tension, au risque d'endommager l'appareil.

Débranchez le cordon d'alimentation ainsi que tous les câbles de votre scanner. (Ne débranchez pas le câble reliant le CAD au scanner.)

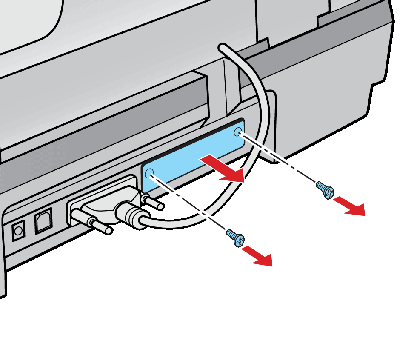

Retirez les deux vis immobilisant la plaque protectrice à l'aide d'un tournevis Phillips, puis retirez la plaque protectrice. Conservez les vis au cas où vous auriez à réinstaller la plaque protectrice ultérieurement.

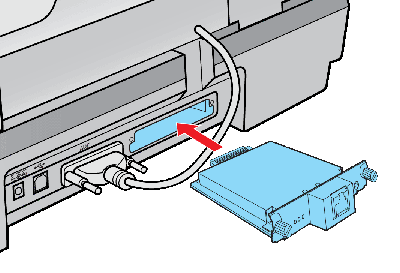

Insérez la carte Network Image Express dans le logement d'interface optionnel du scanner.

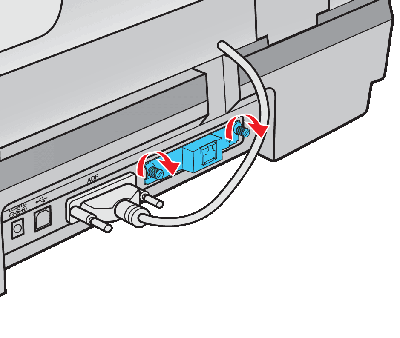

Poussez la carte à mesure que vous serrez les vis à oreilles pour bien l'immobiliser.

Branchez le cordon d'alimentation du scanner dans une prise de courant.

Pour initialiser la carte Network Image Express, mettez sous tension le scanner tout en maintenant enfoncé le bouton Reset de la carte pendant 10 secondes. Le voyant d'état rouge et le voyant de données vert s'allument.

Remarque :

N'oubliez pas d'initialiser la carte Network Image Express chaque fois que vous l'installez ou la réinstallez dans le scanner.

Mettez hors tension le scanner.
