Remplacement du kit de rouleaux d'entraînement des originaux
Il est recommandé de remplacer les pièces du kit d'ensemble rouleaux après 100 000 numérisations.
Remarque :|
Vous pouvez vérifier le nombre de numérisation en lançant les paramètres EPSON Scan Settings et en cliquant sur Maintenance.
|
|
Composant amovible
|
Numéro de produit
|
|
Kit d'ensemble rouleaux
|
B12B813421
|
Pour remplacer le kit d'ensemble rouleaux, procédez comme suit.
 |
Mettez le scanner hors tension.
|
 |
Retirez tout le papier du bac d'alimentation.
|
 |
Débranchez l'adaptateur secteur du scanner.
|
 |
Tirez le levier et ouvrez le capot du scanner.
|
 |

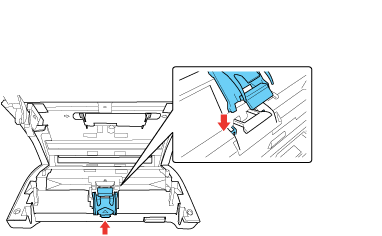

Appuyez le crochet sur le tampon de séparation, puis retirez le tampon de séparation installé.
|
Mise en garde :|
Ne touchez pas au ressort de ramassage. Tenez le nouveau support du tampon de séparation tel qu'illustré ci-dessous.
 |
 |
Insérez d'abord la partie inférieure du nouveau tampon de séparation, puis appuyez sur le crochet du tampon de séparation pour le fixer dans la position appropriée.
|
 |

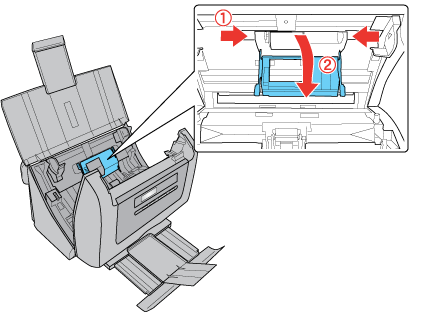

Appuyez sur le crochet des deux côtés du capot du rouleau d'alimentation papier, puis ouvrez le capot.
|
 |
Faites glisser et déposez le rouleau d'alimentation papier installé.
|
Mise en garde :|
Ne touchez pas la surface du rouleau d'alimentation papier. Tenez le nouveau rouleau d'alimentation papier comme illustré ci-dessous.
 |
 |
Glissez le nouveau rouleau d'alimentation papier dans le cylindre approprié.
|
Mise en garde :|
N'installez pas le rouleau d'alimentation papier en sens inverse.
|
 |
Fermez le capot du rouleau d'alimentation papier, puis fermez le capot du scanner.
|
 |
Mettez le scanner sous tension.
|
 |
Démarrez EPSON Scan Settings (Configuration EPSON Scan). Cliquez ensuite sur Maintenance.
|
 |
Cliquez sur Reset (Réinitialiser) à droite de Number of Scans (Nombre de numérisations).
|
 |
Cliquez sur OK.
|
