Panneau de configuration
Le scanner comporte un écran LCD, deux voyants lumineux et quatre touches.

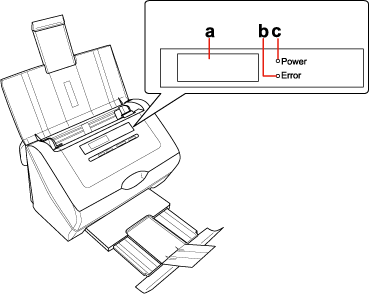

Voyants
Les voyants d'état se trouvent sur le côté droit de l'écran LCD.
|
a.
|
écran LCD
|
|
b.
|
voyant d'erreur
|
|
c.
|
voyant d'alimentation
|
|
Couleur
|
État du voyant
|
Signification
|
|
Vert
|
Allumé
|
Prêt à numériser les images.
|
|
Clignotant
|
Initialisation ou numérisation en cours.
|
|
|
Orange
|
Allumé
|
Le capot du scanner est ouvert. Pour plus d'informations, reportez-vous à la section Les voyants clignotent.
|
|
Clignotant
|
Une erreur s'est produite. Pour plus d'informations, reportez-vous à la section Les voyants clignotent.
|
|
|
(Aucune)
|
Éteint
|
Le scanner est hors tension.
|

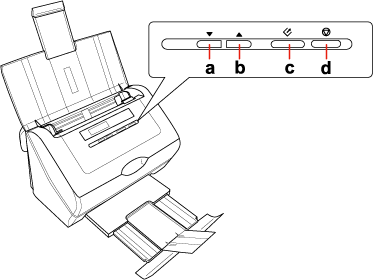

Touches
Les touches se trouvent dans la partie inférieure de l'écran LCD.
|
Touche
|
Fonction
|
|
a.
 Flèche vers le bas |
Permet de faire défiler la liste des menus de l'écran LCD vers l'avant.
|
|
b.
 Flèche vers le haut |
Permet de faire défiler la liste des menus de l'écran LCD dans l'ordre inverse.
|
|
c.
 AutoScan |
Permet de lancer la numérisation.
|
|
d.
 Annuler |
Permet d'annuler la numérisation.
|
Écran LCD
Vous pouvez sélectionner l'action de numérisation à partir de la liste des menus de l'écran LCD. Appuyez sur les touches de déplacement vers le haut et vers le bas pour sélectionner l'action. Les paramètres ou les descriptions de l'action sélectionnée s'affichent sur l'écran LCD. Pour plus de détails, reportez-vous à la section Affectation d'un programme à la liste des menus de l'écran LCD.
et vers le bas pour sélectionner l'action. Les paramètres ou les descriptions de l'action sélectionnée s'affichent sur l'écran LCD. Pour plus de détails, reportez-vous à la section Affectation d'un programme à la liste des menus de l'écran LCD.
Remarque pour les utilisateurs de Mac OS X :|
Seul le numéro de l'action s'affiche sur l'écran LCD. Pour confirmer l'action, vérifiez la fenêtre Epson Event Manager. Pour obtenir des instructions, reportez-vous à la section Affectation d'un programme de projets de Epson Event Manager à une liste de menus de l'écran LCD.
|
