Substituir a Cassete de Fita
Cassete de fita Epson genuína
Quando a impressão começar a ficar ténue, terá de substituir a cassete de fita. As cassetes de fita Epson genuínas foram concebidas e fabricadas para funcionarem correctamente com a sua impressora Epson. Garantem um funcionamento adequado e uma longa duração da cabeça de impressão e de outros componentes da impressora. A utilização de outros produtos não fabricados pela Epson pode causar danos na impressora que não são cobertos pelas garantias Epson.
A impressora utiliza a seguinte cassete de fita:
|
Cassete de fita preta Epson (origem)
|
Modelo asiático: S015621
Modelo latino: S015629
|
Substituir a cassete de fita
Para instalar ou substituir a cassete de fita, execute as seguintes operações:
Nota:|
Nas figuras seguintes, a impressora é apresentada sem o suporte de papel instalado para que possa visualizar os componentes em pormenor. Não é necessário retirar o suporte de papel quando efectua estas operações.
|
 |
Certifique-se de que a impressora está desligada.
|
Atenção:|
Se utilizou a impressora há pouco tempo, a cabeça de impressão poderá estar quente. Deixe-a arrefecer durante alguns minutos antes de substituir a cassete de fita.
|
 |
Abra a tampa da impressora, colocando-a na posição vertical.
|
Nota:|
Quando estiver a utilizar o suporte de rolo de papel opcional, abra a respectiva tampa.
 |
 |
Retire o tensor de papel. Tenha cuidado para não tocar na lâmina do tensor de papel.
|
 |
Certifique-se de que a cabeça de impressão está posicionada no centro da impressora. (Se não estiver, ligue a impressora e, em seguida, desligue-a.) Em seguida, retire a cassete de fita da impressora.
|
Nota:|

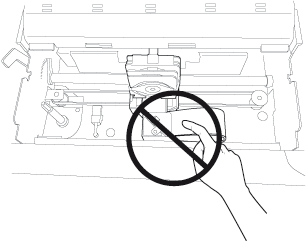

Não toque no cabo branco dentro da impressora.
 |
 |
Retire a nova cassete de fita da embalagem.
|
 |
Rode o botão de aperto da fita na direcção da seta para remover qualquer folga da fita, de forma a que seja mais fácil de instalar.
|
 |
Insira a cassete de fita na impressora, conforme se mostra; em seguida, carregue com firmeza em ambos os lados da cassete, para encaixar os ganchos de plástico nas ranhuras da impressora.
|
 |
Utilize um objecto pontiagudo, como uma esferográfica, para orientar a fita entre a cabeça de impressão e a guia da fita.
|
 |
Rode o botão de aperto da fita na direcção da seta, para ajudar a posicionar a fita; não deve ficar nem torcida nem enrugada.
|
 |
Reinstale o tensor de papel. Primeiro, coloque a área protuberante (1) no encaixe e, em seguida, rode o tensor de papel para a frente para colocar a segunda área protuberante (2) no encaixe.
|
Nota:|
Quando estiver a utilizar o suporte de rolo de papel opcional, instale o tensor de papel e, em seguida, feche a tampa do suporte de rolo de papel.
 |
 |
Feche a tampa da impressora.
|
Substituir a embalagem de fita (apenas modelo asiático)
A embalagem de fita opcional (S010086) permite substituir a fita da cassete de fita. É possível substituir a embalagem de fita até quatro vezes. Depois de substituir a embalagem quatro vezes, tem de utilizar uma nova cassete de fita.
Para instalar a embalagem de fita, execute as seguintes operações:
|
Desligue a impressora e retire a cassete de fita da impressora.
|
Nota:|
Não toque no cabo branco dentro da impressora.
|
|
Retire a tampa da caixa da cassete movendo as linguetas para fora.
|
|

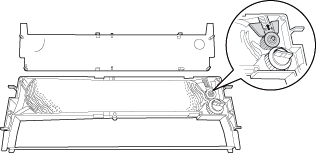

Exerça pressão sobre o rolete existente no interior da caixa da cassete conforme indica a figura e, em seguida, retire a fita usada.
|
|
Coloque a embalagem de fita com o lado de celofane voltado para baixo na estrutura da caixa da cassete.
|
|
Coloque a fita com tinta ao longo do percurso da fita conforme indica a figura.
|
|
Retire o celofane e a embalagem pela ordem apresentada na figura.
|
|
Coloque a tampa da caixa da cassete na estrutura respectiva. Rode o botão de alimentação da fita algumas vezes para verificar se a fita se desloca de modo uniforme.
|
