Informations relatives au produit / Composants et fonctions du panneau de contrôle

Composants

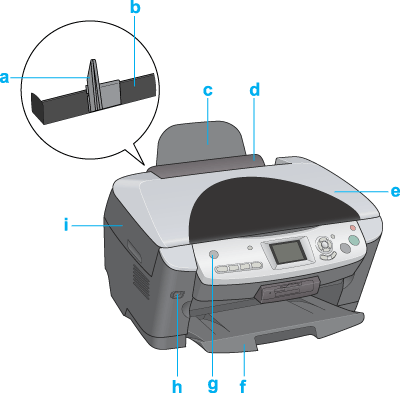

a. Guides latéraux : permet de maintenir le papier droit. La position du guide latéral gauche doit être réglée à la largeur du papier utilisé.

b. Alimenteur : entraîne automatiquement des feuilles simples provenant d'une pile.

c. Support à papier : soutient le papier chargé dans l'alimenteur.

d. Volet protecteur : empêche les objets placés sur le capot du scanner de tomber à l'intérieur du combiné multifonction lors de l'ouverture du capot.

e. Capot du scanner : à ouvrir et fermer lors de la mise en place de documents sur la vitre d'exposition.

f. Plateau de sortie : reçoit le papier éjecté.

g. Touche On (Marche) : permet de mettre le combiné multifonction sous et hors tension.

h. Connecteur USB pour périphérique externe : permet de raccorder au combiné multifonction l'adaptateur pour impression de photos Bluetooth en option ou des périphériques de stockage externes et des appareils photo numériques disposant de la fonction USB DIRECT-PRINT (impression directe par connecteur USB).

i. Module scanner : à ouvrir et fermer lors du remplacement d'une cartouche d'encre.

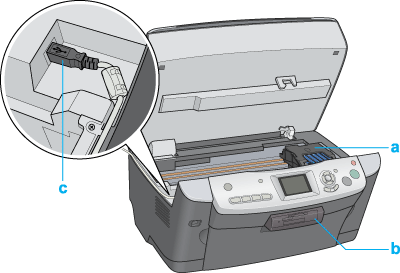

a. Couvercle des cartouches : maintient les cartouches d'encre en place.

b. Couvercle de l'emplacement pour carte mémoire : à ouvrir lors de l'insertion ou de l'éjection de la carte mémoire.

c. Câble USB : relie le combiné multifonction à votre ordinateur.

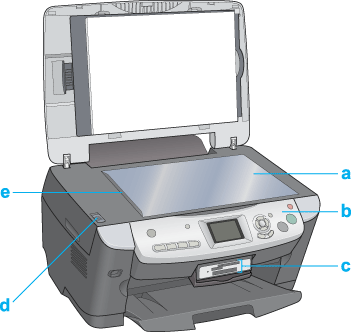

a. Vitre d'exposition : reçoit les documents, face à numériser vers le bas.

b. Panneau de contrôle : pour plus de détails sur le panneau de contrôle, reportez-vous à la section Fonctions du panneau de contrôle.

c. Emplacements pour carte mémoire : permettent de charger les cartes mémoire.

d. Agrafe de transport : pour engager ou libérer le verrou de transport.

e. Chariot : capteur optique et source de lumière pour la numérisation. Avant la numérisation, le chariot est en position de repos.
