Cómo reemplazar los rodillos del escáner

Revise el contador de los rodillos del escáner para ver cuándo necesita reemplazar los rodillos (DS-60000/DS-70000).
  1. Apague el escáner.
  2. Desconecte el cable de alimentación.
  3. Desconecte todos los cables conectados al producto.
  4. Retire los originales del escáner.
  5. Abra la tapa del alimentador automático de documentos.

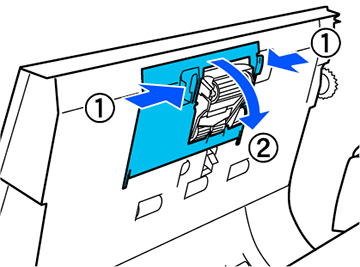

  6. Presione los ganchos localizados en ambos lados de la cubierta del rodillo de recogida y abra la cubierta.

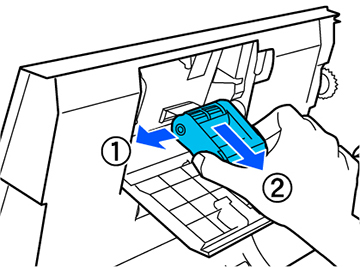

  7. Deslice el rodillo de recogida hacia la izquierda y sáquelo del escáner.

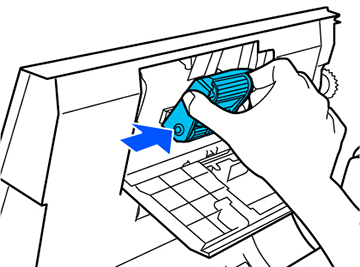

  8. Para instalar el rodillo de recogida nuevo, alinee el rodillo, tal como se muestra a continuación, luego deslícelo hacia la derecha.


  9. Cierre la cubierta del rodillo de recogida.

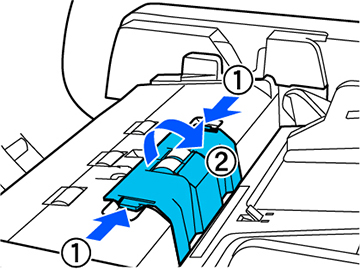

  10. Presione los ganchos localizados en ambos lados de la cubierta del rodillo de separación y abra la cubierta.

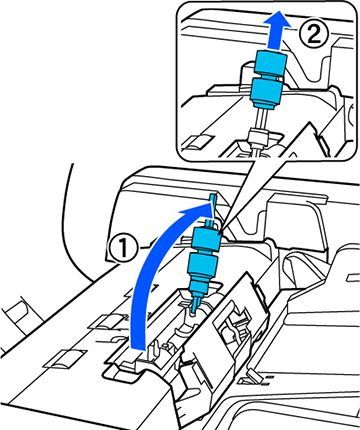

  11. Sujete el mango del rodillo de separación, levántelo y retire el rodillo del mango, tal como se muestra a continuación.

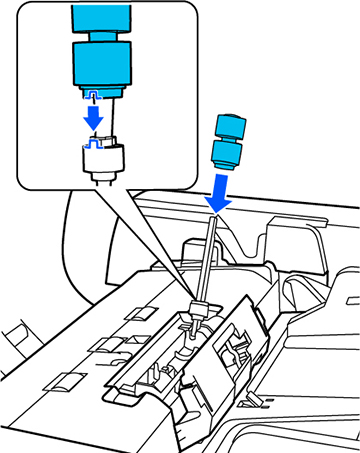

  12. Coloque el rodillo de separación de repuesto en el mango y alinee la muesca en el rodillo con la lengüeta del mango, tal como se muestra a continuación.

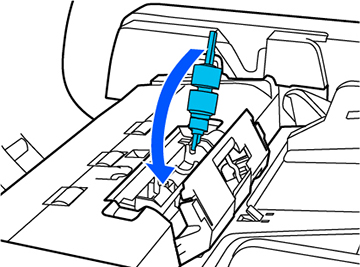

  13. Gire el rodillo de separación hacia abajo, tal como se muestra a continuación, y presiónelo hasta que encaje en su lugar.


  14. Cierre la cubierta del rodillo de separación, luego cierre la tapa del alimentador automático de documentos.
  15. Conecte el cable de alimentación y encienda el escáner.
  16. Reinicie el contador de los rodillos después de reemplazarlos.

Siga las regulaciones de su área local para deshacerse de los rodillos de recogida y separación usados. No desmonte los rodillos.

Tema principal: Cómo limpiar y transportar el escáner
