Substituição dos rolamentos do scanner

Verifique o contador do rolamento do scanner para ver quando será necessário substituir os rolamentos.
  1. Desligue o scanner.
  2. Desconecte o adaptador AC.
  3. Desconecte todos os cabos conectados.
  4. Remova qualquer original carregado no scanner.

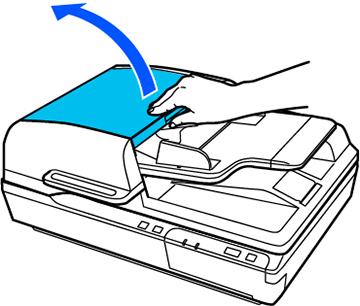

  5. Abra a tampa do AAD.

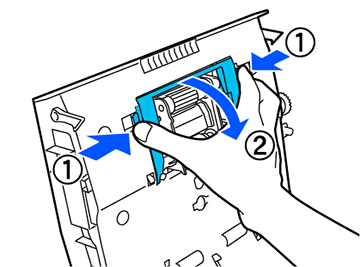

  6. Aperte os ganchos nas laterais da tampa do rolamento coletor e vire a tampa para baixo.

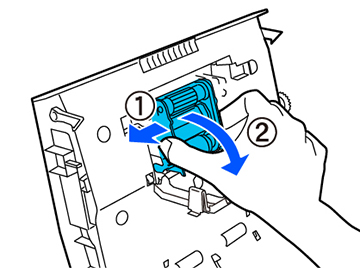

  7. Deslize o rolamento coletor para a esquerda, vire-o para baixo e puxe-o para fora para removê-lo.

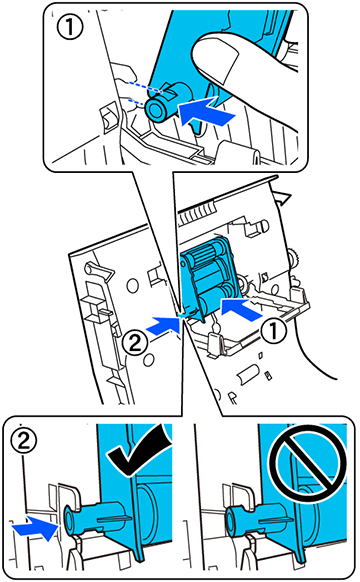

  8. Para instalar o novo rolamento de coleta, alinhe a guia no rolamento com o entalhe no scanner, conforme mostrado. Depois, o deslize para a direita.


    Observação: Não toque na superfície dos rolamentos de coleta.
  9. Feche a tampa do rolamento de captação.

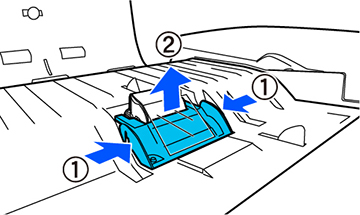

  10. Aperte os ganchos nas laterais da tampa da almofada de separação e remova a tampa.

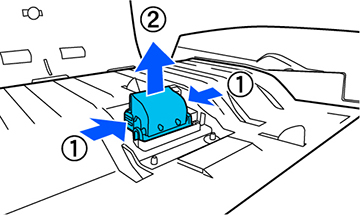

  11. Aperte os ganchos nas laterais da almofada de separação e puxe para cima para removê-la.

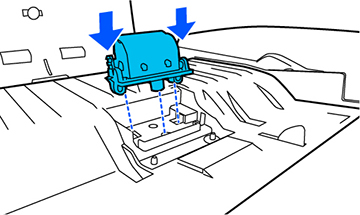

  12. Insira a almofada de separação nova conforme mostrado abaixo e pressione-a até que ela trave no lugar.


    Observação: Não toque na superfície da almofada de separação.

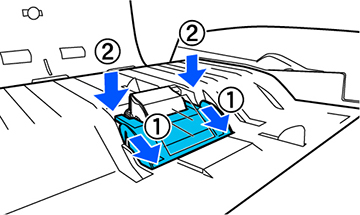

  13. Deslize a tampa da almofada de separação no lugar e pressione-a conforme mostrado.


  14. Feche a tampa do AAD.
  15. Conecte o adaptador AC e ligue o scanner.
  16. Reinicie o contador de rolamento depois de substituir os rolamentos.

Jogue fora os rolamentos de coleta e a almofada de separação seguindo os regulamentos locais. Não desmonte os rolamentos ou a almofada.

Tema principal: Limpeza e transporte do scanner
