Conexão a um transmissor HDBaseT

Para enviar um sinal HDMI ou RS-232C a uma longa distância, você pode conectar o projetor a um transmissor opcional HDBaseT usando um cabo de rede 100Base-TX (PowerLite 2165W/2265U). Isso é útil quando você quiser enviar um sinal ou controlar o projetor remotamente, como em um auditório ou local de eventos, já que pode usar um cabo de rede de até 100 metros de comprimento. Para assegurar que a transmissão de dados ocorra de maneira apropriada, use cabos STP blindados categoria 5e ou superiores.

Desligue o projetor e o transmissor HDBaseT.
Observação: Certifique-se de que o projetor e o transmissor HDBaseT estejam desligados quando conectar ou desconectar um cabo de rede entre os dois dispositivos.

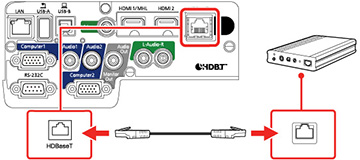

Conecte uma extremidade do cabo de rede à porta HDBaseT no transmissor.
Conecte a outra extremidade à porta HDBaseT do projetor.

Observação: Consulte a documentação incluída com o transmissor HDBaseT para instruções de conexão para o seu dispositivo de vídeo ou computador.
Ligue o projetor e o transmissor HDBaseT.

Observação: Para ativar a comunicação das portas Ethernet e serial do transmissor, selecione Activado como a configuração de Comunic. Controle no menu Avançado do projetor. A ativação dessa configuração desativa as portas LAN e RS-232C do projetor. Se você conectou um transmissor Extron XTP ou seletor à porta HDBaseT do projetor, selecione Activado como a configuração de Extron XTP no menu Avançado do projetor.
