Tela do painel remoto

Navegação: para exibir esta tela, clique em cada área em Estado na tela Estado de funcionamento da impressora.

Exibe as seguintes informações para a impressora selecionada na tela Estado de funcionamento da impressora:

Estado atual, informações de erro/aviso
Estado de funcionamento nesse dia
Volume de impressão total por hora para o dia anterior e o dia atual, estado da impressora por hora para o dia atual
Níveis de tinta, níveis de consumíveis

Nota:

Algumas impressoras não permitem que registre o histórico de impressão. Portanto, as áreas baseadas no histórico de impressão da impressora podem não ser exibidas, como resultados de funcionamento, gráficos e relatórios. Além disso, os valores podem não se traduzir nos resultados de funcionamento e relatórios de todas as impressoras.

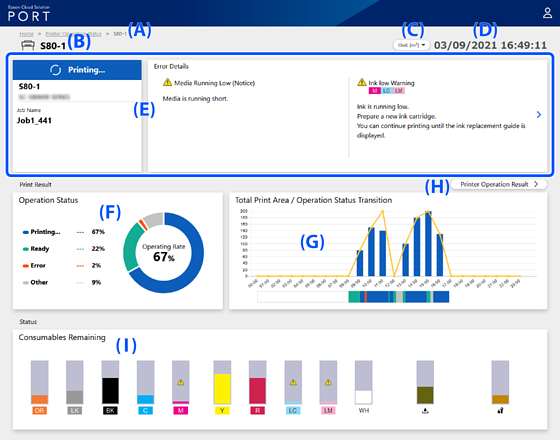

Item			Descrição
A	Estrutura de navegação		Apresenta o caminho desde a tela inicial até a tela exibida.
B	Título		Exibe o título da tela.
C	Unidade		Muda as unidades de exibição, como gráficos e dados estatísticos.
D	Exibição de hora		Exibe a hora atual.
E	Informações da impressora		Exibe o estado da impressora selecionada, informações de erro/aviso e outros detalhes.
F	Resultado da impressão	Estado de funcionamento	Exibe as informações de funcionamento para esse dia.
G		Total da área de impressão/Transição do estado de funcionamento	Exibe o volume de impressão total por hora para o dia anterior e o dia atual, e o estado da impressora por hora para o dia atual.
H		Resultado do funcionamento da impressora	Clique para abrir a tela de detalhes do relatório da impressora.
I	Estado	Consumíveis restantes	Exibe os níveis de tinta e os níveis de consumíveis.

As informações apresentadas são atualizadas nos seguintes intervalos de tempo:

A cada 15 segundos: D. Informações da impressora, I. Consumíveis restantes
A cada 5 minutos: E. Estado de funcionamento, G. Total da área de impressão/Transição do estado de funcionamento

Nota:

As informações são atualizadas a partir do momento em que o Monitor de produção inicia.
Se executar o Monitor de produção em várias janelas, podem ser exibidos valores diferentes, dependendo da diferença no momento de atualização de cada janela.

C. Unidade

Você pode mudar as unidades de exibição para os dados exibidos no gráfico. Selecione a unidade que pretende utilizar no menu pendente exibido quando clica nesta definição.

Número de trabalhos: definir o número de tarefas de impressão enviadas pela impressora como a unidade.
m: definir o comprimento (m) do papel utilizado na tarefa de impressão como a unidade.
m²: definir a área (m²) do papel utilizada na tarefa de impressão como a unidade.
ft: definir o comprimento (ft) do papel utilizado na tarefa de impressão como a unidade.
ft²: definir a área (ft²) do papel utilizada na tarefa de impressão como a unidade.
Folhas: definir o número (folhas) do papel utilizado na tarefa de impressão como a unidade.
imp.: visualizar a tarefa de impressão atual.

E. Informações da impressora

Você pode consultar um resumo do estado da impressora selecionada.

Item	Descrição
Estado	A imprimir: imprimir ou cancelar uma tarefa de impressão. Preparada: aguardando para imprimir. Inclui estado de suspensão. Erro: um erro normal, como ficar sem tinta ou papel, ou a ocorrência de um erro fatal. Outro: outros estados, como em manutenção.
Nome da impressora	Exibe o número de série da impressora ou o nome registrado. Para mudar o nome da impressora, clique em > Configuration Manager > selecione uma impressora na Lista de impressoras > Editar. Se não mudar, será exibido o número de série.
Informações da impressora	Informações de erro: exibe um ícone de erro se ocorrer um erro. Se ocorrerem vários erros, é exibido o ícone de erro de maior prioridade. Informações de aviso: exibe um ícone de aviso quando ocorre um aviso. Se ocorrerem vários avisos, é exibido o ícone de aviso de maior prioridade. Informações de funcionamento: exibe as informações da taxa de funcionamento para cada impressora, exceto as impressoras que têm erro ou estão em estado offline. Informações de tarefa: exibe o nome da tarefa sendo executada durante a impressão. Se não for possível adquirir o nome da tarefa, ou se o nome da tarefa for constituído por um espaço, “*” é exibido.

Item

Descrição

Estado

A imprimir: imprimir ou cancelar uma tarefa de impressão.
Preparada: aguardando para imprimir. Inclui estado de suspensão.
Erro: um erro normal, como ficar sem tinta ou papel, ou a ocorrência de um erro fatal.
Outro: outros estados, como em manutenção.

Nome da impressora

Exibe o número de série da impressora ou o nome registrado.

Para mudar o nome da impressora, clique em > Configuration Manager > selecione uma impressora na Lista de impressoras > Editar. Se não mudar, será exibido o número de série.

Informações da impressora

Informações de erro: exibe um ícone de erro se ocorrer um erro. Se ocorrerem vários erros, é exibido o ícone de erro de maior prioridade.
Informações de aviso: exibe um ícone de aviso quando ocorre um aviso. Se ocorrerem vários avisos, é exibido o ícone de aviso de maior prioridade.
Informações de funcionamento: exibe as informações da taxa de funcionamento para cada impressora, exceto as impressoras que têm erro ou estão em estado offline.
Informações de tarefa: exibe o nome da tarefa sendo executada durante a impressão. Se não for possível adquirir o nome da tarefa, ou se o nome da tarefa for constituído por um espaço, “*” é exibido.

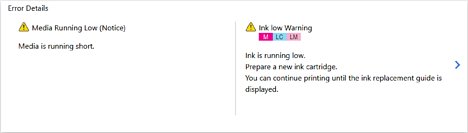

Você pode verificar os detalhes de erros e avisos.

Dependendo do tamanho da tela, “” pode ser exibido quando existem muitos elementos de informação. Clique em “” para percorrer a tela para o lado para ver as informações ocultas.

Não é exibido se não existirem erros ou avisos.

F. Estado de funcionamento

O estado de funcionamento é exibido sob forma de gráfico de rosca. A legenda é explicada a seguir.

A imprimir: imprimir ou cancelar uma tarefa de impressão.
Preparada: aguardando para imprimir. Inclui estado de suspensão.
Erro: um erro normal, como ficar sem tinta ou papel, ou a ocorrência de um erro fatal.
Outro: outros estados, como em manutenção.

Taxa de funcionamento: o gráfico de rosca exibe a percentagem que a impressora estava imprimindo. Exibe o volume de impressões quando imp. está definido em Unidade.

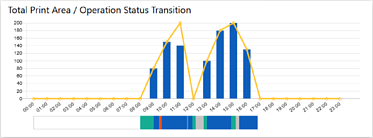

G. Total da área de impressão/Transição do estado de funcionamento

Você pode consultar o volume de impressão por hora para a impressora selecionada no dia anterior e para o dia atual.

Gráfico de barras: exibe o volume de impressão daquele dia.
Gráfico de linhas: exibe o volume de impressão do dia anterior.
Gráfico de barras horizontal: exibe o estado da impressora para cada tarefa no dia atual. A legenda é igual a “F. Estado de funcionamento”.

Os eixos vertical e horizontal têm os seguintes significados.

Eixo vertical: a unidade que define em Unidade.
Eixo horizontal: 1 hora. A extremidade esquerda é 0 e a extremidade direita é 23.

Passe o cursor sobre cada barra no gráfico de barras ou sobre no gráfico de linhas para consultar o valor total de impressão na hora exibida.

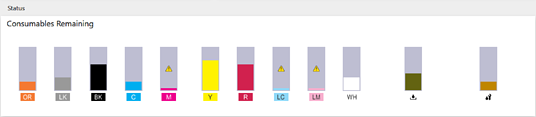

I. Consumíveis restantes

Você pode verificar os níveis de tinta e os níveis restantes de consumíveis.

O número e a ordem das exibições variam conforme a impressora. Além disso, pode não ser exibido dependendo da impressora.

Item	Ícone	Descrição
Níveis de tinta		Exibido nos cartuchos de tinta quando o nível de tinta estiver baixo ou praticamente esgotado.
		Exibido nos cartuchos de tinta que estão sem tinta ou que não podem ser reconhecidos.
	Verificação de fundo	Exibido nos cartuchos de tinta que não foram confirmados ou para cartuchos de tinta com tampas abertas.
	Cor da tinta	A abreviatura da cor da tinta e a cor aproximada são exibidas por baixo do ícone do cartucho de tinta.
Consumíveis restantes		Exibido nos consumíveis que estão chegando ao fim da sua vida útil.
		Exibido nos consumíveis no final da sua vida útil.
		Representa os frascos de tinta residual e as caixas de manutenção.
		Representa a unidade de limpeza.
Conjunto de tinta	Para impressoras que permitem mudar a combinação de tinta, exibe o nome do conjunto de tinta para a tinta instalada e a última data e hora em que as informações foram atualizadas. Pode demorar algum tempo para refletir a data e hora atualizadas. Se não existir nenhum nome de conjunto de tinta, são exibidos o número do conjunto de tinta e o tipo de tinta. Se não for possível obter as informações, é exibido “-----”.
