Escaneamento/Como escanear

Modo Profissional

Ajuste das configurações do Modo Profissional
Barra de ferramentas de configuração

Ajuste das configurações do Modo Profissional

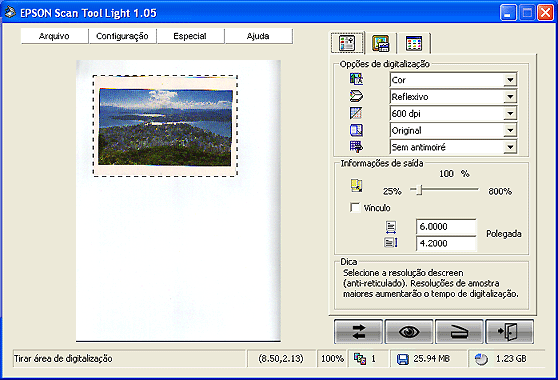

Configurações comuns de trabalho

Se necessário, clique em   e um menu de configurações, onde é possível definir vários parâmetros, será exibido. Há três itens principais nesse menu: Opções de digitalização, Informações de saída e Dica.

Opções de digitalização

Tipo de imagem

Esse item permite selecionar o modo de cor que deseja aplicar nas imagens escaneadas. O modo de cor padrão é "Cor". As outras opções são Gray, Gray 16 bits, BW e Color 48 bits.

Tipo de recurso

Seleciona o tipo de recurso do original.

Resolução de digitalização

Ajusta a resolução do escaneamento. A resolução padrão é 600 dpi. Outras resoluções disponíveis são: 75, 100, 150, 200, 300, 600, 1200, 2400, 4800, 9600 e 19200.

Tamanho de saída

Ajusta o tamanho exato desejado para a saída das imagens escaneadas.

Eliminação de ondulação

Se estiver escaneando imagens de revistas, jornais ou outros materiais impressos, a imagem escaneada parecerá estar coberta por pequenos padrões de tela. Para eliminar esse padrão, utilize as opções e escolha o tipo de original que deseja eliminar a ondulação. O EPSON Scan Tool Light eliminará a ondulação da imagem escaneada automaticamente.

Informações de saída

Este submenu permite definir vários itens. Nessa janela você pode fazer as configurações de redimensionamento, proporção, altura e largura do documento.

Dica

Este submenu oferece uma sugestão para cada função. Essas sugestões ajudam a entender o uso de cada função.

Ajuste de cor

Clique em   e um menu de configuração, onde vários itens podem ser definidos, será exibido. Nessa janela pode-se fazer as configurações de ajuste de brilho e contraste , balanço de cores  , ajuste de curva  , ajuste de nível   e ajuste de matiz e saturação  .

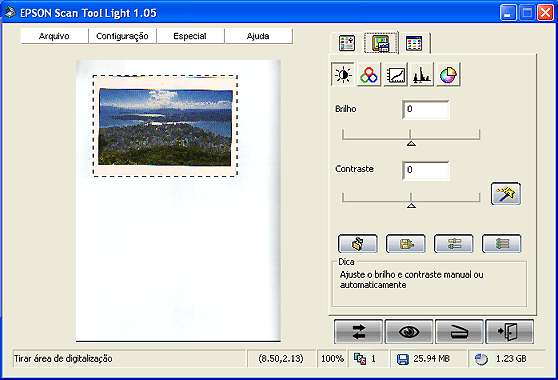

Ajustar o brilho e o contraste

Este item permite ajustar o brilho e o contraste da imagem escaneada.

É possível inserir manualmente valores entre -100 e 100 (o padrão é 0) nas caixas de texto. Também é possível arrastar a barra de rolagem para a esquerda para diminuir ou para a direita para aumentar o efeito. É recomendável clicar no botão Automático  para deixar o software ajustar o efeito automaticamente.

 Carregar

Recarrega configurações feitas anteriormente.

 Salvar

Salva as modificações feitas.

 Redefinir

Este item permite retornar os valores de contraste e brilho aos valores iniciais.

 Redefinir tudo

Retorna os valores de brilho e contraste aos seus valores originais.

 Automático

Clique no botão "Automático" para deixar o software ajustar o efeito automaticamente.

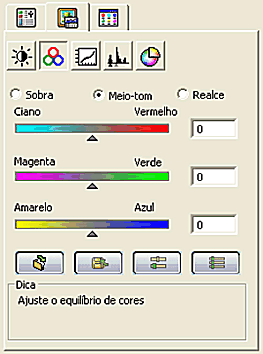

Ajustar o balanço das cores

Aqui é possível modificar a mistura de cores de uma imagem e enfatizar ou diminuir algumas cores.

Para ajustar o equilíbrio de cores, selecione primeiro o canal que deseja ajustar e arraste os triângulos sob as três barras de cores. Também é possível inserir os valores desejados diretamente nas três caixas de texto, à direita das barras de cores.

Por exemplo, se a cor da área mais clara no original escaneado aparece azulada, escolha primeiro Realce como o canal e, em seguida, arraste o triângulo sob a barra Ciano-Vermelho para a direita ou arraste o triângulo sob a barra Amarelo-Azul para a esquerda para eliminar o efeito azulado.

 Carregar

Recarrega configurações feitas anteriormente.

 Salvar

Salva as modificações feitas.

 Redefinir

Este item permite retornar o valor de equilíbrio de cores ao valor inicial.

 Redefinir tudo

Retorna todos os valores de equilíbrio de cores aos valores inciais.

Ajustar curva

Esta ferramenta é usada para ajustar as propriedades de brilho dos pixels de meio-tom em uma imagem.

Use a caixa à direita das ferramentas para selecionar o canal de cor a ser ajustado. Isso permite ajustar a propriedade da curva de cada canal de cor, respectivamente.

O eixo x no mapa representa o nível de brilho da entrada dos pixels em uma imagem. O eixo y representa o nível de saída de brilho da imagem. Ao clicar e arrastar a curva para alterar sua forma, é possível ajustar a diferença entre o brilho de entrada e de saída de uma imagem sem modificar demais as áreas claras e escuras. Se as imagens a seguir forem comparadas a seus mapas:

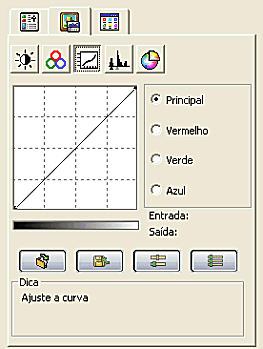

A imagem original e seu mapa. A curva é reta e diagonal.

Arraste a curva para a esquerda e a área de meio-tom da imagem se tornará mais clara.

Arraste a curva para a direita e a área de meio-tom da imagem se tornará mais escura.

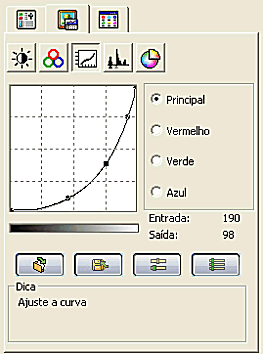

Também é possível clicar na curva para acrescentar novos pontos e modificar ainda mais sua forma:

O valor preciso de entrada/saída pode ser lido em Entrada/Saída.

Carregar

Recarrega as configurações feitas anteriormente.

 Salvar

Salva as modificações feitas.

 Redefinir

Este item permite retornar o valor da curva ao valor inicial.

 Redefinir tudo

Retorna todas as curvas aos valores iniciais.

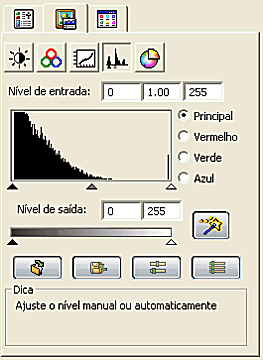

Ajustar o nível

Esta caixa de diálogo mostra a distribuição de níveis de brilho de uma imagem e seus valores como classificados em Nível de entrada e Nível de saída.

Use as caixas à direita do histograma para selecionar um canal de cor a ser ajustado. Isso permite ajustar a propriedade do histograma de cada canal de cor, respectivamente.

Um histograma exibe a distribuição de pixels claros e escuros em uma imagem. O eixo x representa o nível de brilho dividido em 256 (de 0 a 255) porções iguais. O eixo y representa a quantidade de pixels em cada nível. Uma comparação entre as duas imagens e seus histogramas é apresentada a seguir:

Imagens mais claras possuem pixels mais claros, portanto as barras à direita são mais altas que as da esquerda.

Imagens mais escuras possuem pixels mais escuros, portanto as barras à esquerda são mais altas que as da direita.

É possível ver que, na imagem 1, há um contraste maior entre as partes mais claras e mais escuras da imagem. Os pixels claros e escuros ocupam uma parte maior da imagem inteira. Portanto, no histograma, há barras mais altas à esquerda (lado mais escuro) e à direita (lado mais claro). No centro, as barras são relativamente mais baixas, o que significa que há apenas alguns poucos pixels de meio-tom na imagem.

Na imagem 2, os pixels em objetos possuem níveis mais altos de áreas claras e escuras. A distribuição é ainda mais uniforme que na imagem 1. Portanto, os pixels mais claros, de meio-tom e mais escuros dividem uniformemente os pixels totais na imagem. Isso faz com que o histograma da imagem 2 pareça mais suave.

Imagem 1 Imagem 2

Para ajustar algum nível, escolha primeiro o canal de cor. Há quatro caixas de opção para a seleção de canais. Se selecionar Master, o nível de todos os três canais de cores (vermelho, verde e azul) serão ajustados simultaneamente. Se selecionar uma das caixas Red, Green ou Blue, somente o canal de cor selecionado será ajustado.

Em seguida, ajuste o nível arrastando o triângulo sob os diagramas. A alça preta (à esquerda) ajusta as sombras, a cinza (no meio) ajusta o meio-tom e a branca (à direita) ajusta destaques. Além disso, é possível ajustar os valores desejados digitando-os diretamente nas caixas de texto. Também é possível pressione o botão Automático  para que o EPSON Scan Tool Light ajuste automaticamente o nível de cores de acordo com as cores da imagem inteira.

Abaixo é apresentado um exemplo de uso das ferramentas de histograma para aperfeiçoar a imagem e acrescentar detalhes:

Antes do ajuste

Depois do ajuste

Carregar

Recarrega as configurações feitas anetriormente.

Salvar

Salva as modificações feitas.

Redefinir

Este item permite retornar o valor do nível ao valor inicial.

Redefinir tudo

Retornar todos os valores de níveis aos valores iniciais.

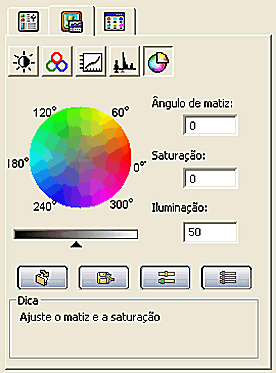

Ajustar matiz e saturação

A matiz é uma característica que distingue uma cor da outra, e a saturação determina a intensidade da cor.

Utilize o círculo de cores para especificar a matiz e a saturação da cor que deseja usar. Mova o cursor do mouse sobre o círculo e clique nele. Escolha dentro dele a matiz da cor que deseja usar. A distância do centro da roda decide a saturação da cor: quanto mais distante estiver do centro, mais alta será a saturação.

Arraste o triângulo sob a barra de luminosidade para ajustar a luminosidade da cor escolhida. Para aumentar a luminosidade, arraste o triângulo para a direita. Arraste o triângulo para a esquerda para reduzir a luminosidade.

Quando selecionar dentro do círculo a matiz e a saturação da cor ou arrastar o triângulo sob a barra para especificar a luminosidade de uma cor, as informações relacionadas também serão exibidas nas caixas de entrada. Também é possível inserir os valores diretamente nelas.

Carregar

Recarrega a configuração feita anteriormente.

Salvar

Salva as modificações feitas.

Redefinir

Este item permite retornar os valores de matiz e saturação aos seus valores inciais.

Redefinir tudo

Retorna todos os valores de matiz e saturação aos seus valores inciais.

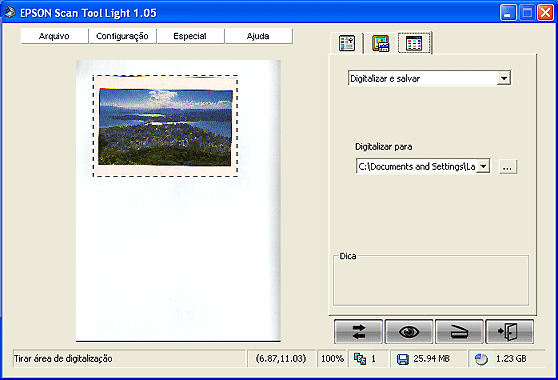

Ocasião da tarefa

Clique em   e o menu de configurações será exibido. Observe que essas funções do Ocasião da tarefa no Modo Profissional são as mesmas que aquelas do Modo Casa. Consulte as instruções em Como abrir o EPSON Scan Tool Light.


[Início]

Barra de ferramentas de configuração

O Modo Profissional também fornece a barra de ferramentas de configuração. Há quatro itens principais nessa barra de ferramentas: Arquivo, Configuração, Especial e Ajuda.

Arquivo

Carregar

Recarrega as configurações feitas anteriormente.

Salvar

Salva as modificações feitas.

Redefinir

Este item permite restaurar os valores iniciais de configuração.

Configuração

Visualização automática

Se selecionar este item, o EPSON Scan Tool Light executará automaticamente uma visualização quando os modos forem alterados.

Função automática

Quando se clica com o botão esquerdo do mouse no item "Função automática ", o menu Função automática é exibido. Há três itens para se escolher: Cortar autor, Girar automaticamente e Tipo automático.

1. Cortar autor

Se escolher este item, o EPSON Scan Tool Light recortará as imagens escaneadas. Com essa função, é possível escolher recortar a área máxima de todos os objetos de imagem ou recortar áreas específicas de cada objeto.

2. Girar automaticamente

Se escolher este item, o EPSON Scan Tool Light irá girar automaticamente a imagem escaneada para a posição correta.

3. Tipo automático

Se escolher este item, o EPSON Scan Tool Light escolherá o tipo de imagem apropriado para escanear. Também é possível desmarcar a caixa de seleção e selecionar a imagem na caixa de lista suspensa.

Resolução de visualização

É possível alterar a resolução de visualização inserindo um valor na caixa de texto ou arrastando o controle deslizante.

Especial

Correspondência de cores

Selecione esta opção e a correspondência de cores será ativada. Essa função mapeia as cores através do perfil de cores do dispositivo de entrada (scanner) para o dispositivo de saída (impressora).

Observação:
Desative esse submenu quando o tipo de escaneamento do trabalho do momento for Gray ou B&W.

Ajuda

Para ajudá-lo a entender e operar melhor o EPSON Scan Tool Light, acesse a ajuda on-line fornecida no Modo Profissional. Clique no botão Ajuda e um submenu com os itens a seguir aparecerá.

Informações de scanner

Mostra as informações do scanner em uma caixa de diálogo que inclui: "Modelo do scanner ", "Versão do firmware", "Versão do driver ", "Gerenciador de dispositivos ", "Informações do USB ", "Resolução máxima ", "Área máxima de digitalização ".

Tenha essas informações à mão no caso de precisar entrar em contato com o suporte técnico.


[Início]
