Manual de referencia

Safety Contents

Información sobre el equipo

Componentes

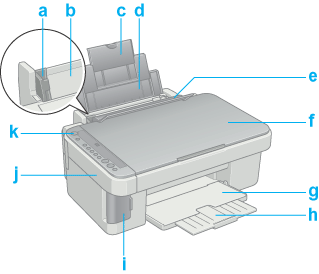

a. Guía lateral: ayuda a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.

b. Alimentador de hojas: hace avanzar las hojas de papel automáticamente.

c. Extensión del soporte para papel: ofrece soporte para hojas de gran tamaño en el alimentador.

d. Soporte para papel: sostiene el papel cargado en el alimentador de papel.

e. Protector del alimentador: impide que caigan en el interior del equipo los objetos colocados en la cubierta para documentos cuando ésta se abre.

f. Cubierta para documentos: se abre y se cierra para colocar una foto o un documento.

g. Bandeja de salida: recoge el papel expulsado.

h. Extensión de la bandeja de salida: sostiene el papel expulsado.

i Cubierta de la ranura para tarjetas de memoria: deberá abrir la al introducir o expulsar la tarjeta de memoria (solo CX4500).

j. Unidad del escáner: deberá abrirla y cerrarla cuando sustituya un cartucho de tinta.

k. Botón On: enciende y apaga el equipo.

a. Tapa del cartucho: mantiene el cartucho de tinta en su posición.

b. Nivelador: ajusta la distancia entre el cabezal de impresión y el papel para impedir que aparezcan manchas. Ajuste el nivelador a la posición  si la tinta mancha el documento al imprimir en soporte fino o en sobres.

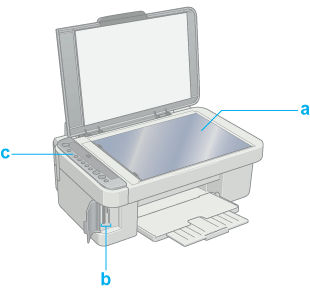

a. Superficie para documentos: coloque los originales boca abajo sobre el cristal.

b. Ranura para tarjetas: utilícela para introducir las tarjetas de memoria (solo CX 4500).

c. Panel de control: consulte la sección Funciones del panel de control para saber cómo operar el panel.

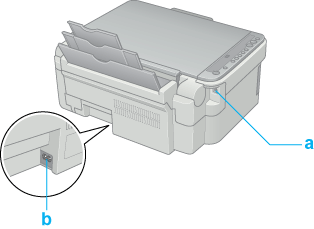

a. Conector de cable USB: conecta el equipo a la computadora.

b. Entrada CA: utilícela para conectar el cable de alimentación.
