Uso de Opções / Uso do Alimentador Automático

Instalação do Alimentador Automático

Antes de instalar o Alimentador Automático, esteja ciente de que:

O Alimentador Automático é pesado, então talvez precise que alguém o ajude a levantá-lo.

O Alimentador Automático é grande, então você deve liberar espaço suficiente em volta do scanner.

Certifique-se de que o scanner está desligado e depois desconecte o cabo de alimentação.

Abra a tampa de documento do scanner e depois remova-a levantando a tampa reta para cima. Consulte Remoção da tampa de documento para documentos grandes para mais detalhes.

Alerta:

Antes de remover a tampa de documento, certifique-se de levantá-la reta para evitar que alças se prendam às molas.

Afixe os dois pés menores com um canal do lado como mostrado abaixo.

Observação:

Quando remover os pés, gire-os e remova-os como mostrado abaixo.

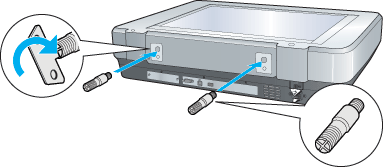

Insira os parafusos de instalação que acompanham o Alimentador Automático nos orifícios na parte de trás do scanner e depois prenda-os usando a chave de fenda incluída, como mostrado abaixo.

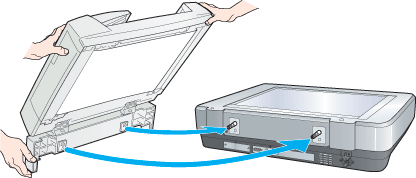

Alinhe os parafusos de instalação com os orifícios no Alimentador Automático. Deslize-o para que os orifícios fiquem sobre os parafusos de instalação.

Alerta:

O Alimentador Automático é pesado. Peça ajuda quando levantá-lo.

Aperte as roscas nas pontas dos parafusos de instalação usando a chave de fenda incluída.

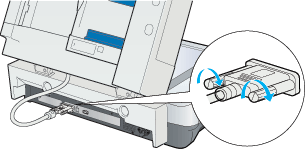

Afixe o conector do Alimentador Automático à entrada Option do scanner.

Feche o Alimentador Automático.

Conecte o cabo de alimentação ao scanner e ligue-o.
