Panneau de configuration
Le scanner comporte un écran LCD, deux voyants lumineux et quatre touches.

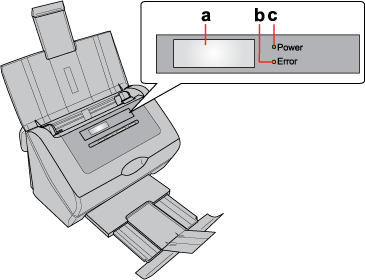

Voyants
Les voyants d'état se trouvent sur le côté droit de l'écran LCD.
a. écran LCD
b. voyant d'erreur
c. voyant d'alimentation
b. voyant d'erreur
c. voyant d'alimentation
|
Voyant d'alimentation (vert)
|
Voyant d'erreur (orange)
|
Signification
|
 Oui |
 Oui |
Prêt à numériser les images.
|
 Icône clignotante |
Initialisation ou numérisation en cours.
|
|
|
Oui |
 Non |
Le capot du scanner est ouvert.
|
 Clignotant |
Une erreur s'est produite. Pour plus d'informations, reportez-vous à la section Les voyants clignotent.
|
|
|
Oui |
Oui |
Le scanner est hors tension.
|

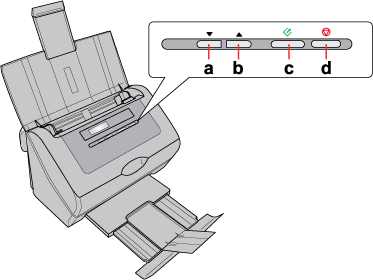

Touches
Les touches se trouvent sous l'écran LCD.
|
Touche
|
Fonction
|
|
a.
 Flèche vers le bas |
Permet de faire défiler la liste des menus de l'écran LCD vers l'avant.
|
|
b.
 Flèche vers le haut |
Permet de faire défiler la liste des menus de l'écran LCD dans l'ordre inverse.
|
|
c.
 AutoScan |
Permet de lancer la numérisation.
|
|
d.
 Annuler |
Permet d'annuler la numérisation.
|
Écran LCD
Vous pouvez sélectionner un travail de numérisation présélectionné à partir de la liste des menus de l'écran LCD. Appuyez sur les touches de déplacement vers le haut et vers le bas pour vous déplacer parmi les travaux. Le nom du travail apparaît sur la première ligne et les paramètres du travail sélectionné s'affichent sur la deuxième ligne de l'écran LCD. Pour des informations détaillées, reportez-vous à la section Configurer la liste des menus de l'écran LCD.
et vers le bas pour vous déplacer parmi les travaux. Le nom du travail apparaît sur la première ligne et les paramètres du travail sélectionné s'affichent sur la deuxième ligne de l'écran LCD. Pour des informations détaillées, reportez-vous à la section Configurer la liste des menus de l'écran LCD.
Remarque pour les utilisateurs de Mac OS X :|
Seul le numéro du travail s'affiche sur l'écran LCD. Pour confirmer les paramètres du travail, vérifiez la fenêtre Epson Event Manager. Consultez la section Ajout et assignation des travaux de numérisation (Mac OS X) pour des instructions.
|
