Colocación de película en la superficie para documentos
 Instalación de la cubierta para documentos opcional
Almacenamiento del soporte para película
 |
Nota para los usuarios del Perfection 1270: |
 |
|
El escáner Perfecton 1270 no escanea materiales transparentes
(tales como negativos, película fotográfica o
transparencias). |
|
El Perfection 1670 Photo y la superficie para documentos opcional (B81335 ;
no disponible en todos los países) del 1670 le permiten escanear
película y diapositivas de 35 mm. La cubierta para documentos sirve
de adaptador de transparencias (no está disponible en todos los
países.
 |
Precaución:
|
| |
Sujete la película por sus extremos o utilice guantes. Si toca la superficie de la película con las manos descubiertas, puede dejar huellas dactilares u otras señales en la película.
|
|
|
Nota:
|
| -
La mayoría de las ilustraciones mostradas en esta sección pertenecen al Perfection 1670 Photo y, por lo tanto, pueden presentar diferencias con respecto al Perfection 1670. Las instrucciones son iguales, salvo cuando se indique lo contrario.
|
|
|
-
Si tiene previsto escanear materiales transparentes desde
la aplicación EPSON Smart Panel o de la utilidad
EPSON Photo Print, consulte la documentación correspondiente
para más instrucciones.
|
|
|
-
Limpie el interior de la cubierta para documentos y la superficie
para documentos del escáner antes de escanear transparencias.
|
|
|
-
En el modo Automático, puede escanear película
y diapositivas de 35 mm en color. Si desea escanear película
negativas monocromas, pase al modo Fácil o al modo
Profesional.
|
|
|
Nota para los usuarios del Perfection 1670:
|
| |
Si desea sustituir la cubierta para documentos por la cubierta opcional, consulte "Instalación de la cubierta para documentos opcional".
|
|
 |
Compruebe que el cable de interface opcional esté conectado al conector de interface de opción del escáner.
|
| |
Nota:
|
| | |
Antes de conectar o desconectar el cable de interface opcional, compruebe que el escáner esté apagado.
|
|
 |
Abra la cubierta para documentos y deslice el soporte para documentos reflectantes hacia arriba con cuidado para sacarlo.
|
 |
Cargue la transparencia en el soporte para película y colóquelo
en la superficie para documentos. Vaya a la sección correspondiente
al tipo de transparencia que vaya a escanear. Para más detalles,
consulte las siguientes secciones. |
| |
Nota:
|
| | -
En el lado de base de la película se pueden leer correctamente el nombre del realizador y los números del ID de la película. Además, si se mira la imagen de la película desde el lado de base, la imagen debería aparecer normal, no invertida.
|
|
| | -
Coloque la película correctamente en su soporte y luego coloque éste en la superficie para documentos.
|
|
| | -
No presione con mucha fuerza el cristal de la superficie para documentos.
|
|
 |
Cierre la cubierta para documentos.
|
|
Nota:
|
| -
Compruebe que la cubierta para documentos esté completamente cerrada, pues, de lo contrario, los colores de las imágenes no serán correctos.
|
|
|
-
Es posible que aparezca un anillo de Newton (bandas con
forma de anillo) en la imagen escaneada. Para eliminar el
anillo de Newton, coloque la película con el lado
de base hacia arriba.
|
|
Película de 35 mm
|
|

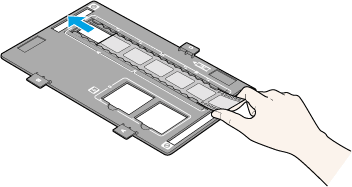

Deslice el borde de la película en el soporte para película de 35 mm, con el lado de base hacia abajo. Hecho esto, colóquela de forma que todos los fotogramas coincidan con las ventanas del soporte para película.
|
|
|
Si desea escanear la película en la zona A del soporte
para película:
Coloque el soporte para película en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "A" de la lengüeta del soporte para película coincida con la marca "A" del escáner y que la proyección de la lengüeta del soporte para película encaje en el orificio del escáner.
|
Si desea escanear la película en la zona B del soporte para
película:
Coloque el soporte para película en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "B" de la lengüeta del soporte para película coincida con la marca "B" del escáner y que la proyección de la lengüeta del soporte para película encaje en el orificio del escáner.
Diapositivas de 35 mm
|
|
Coloque el soporte para película en la superficie para documentos, de forma que esté alineada con la esquina inferior izquierda de la superficie para documentos. Compruebe que la marca "C" de la lengüeta del soporte para película coincida con la marca "C" del escáner y que la proyección de la lengüeta del soporte para película encaje en el orificio del escáner.
|
|
|
Coloque las diapositivas en el soporte para diapositivas de 35 mm, como se muestra más abajo.
|
Instalación de la cubierta para documentos opcional
En el Perfection 1670, la cubierta para documentos opcional le permite
escanear película y diapositivas de 35 mm. Sirve de adaptador de
transparencias (no está dispoinble en todos los países).
Si desea sustituir la cubierta para documentos por la cubierta opcional,
siga los pasos descritos a continuación.
|
|
Asegúrese de que el escáner esté apagado.
|
|
|
Abra la cubierta para documentos.
|
|
|
Tire de la cubierta para documentos.
|
|
|

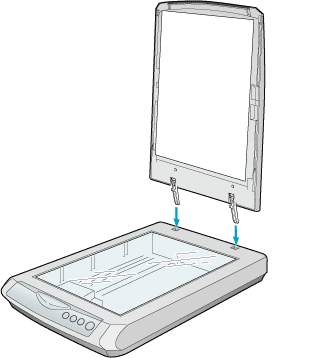

Inserte la cubierta para documentos opcional en el orificio del escáner.
|
 |
Conecte el cable de interface opcional al conector de interface opcional del escáner.
|
[Arriba]
Almacenamiento del soporte para película
Cuando no utilice el soporte para película, puede guardarlo dentro de la cubierta para documentos.
|
|
Abra la cubierta para documentos y retire el soporte para documentos reflectantes.
|
|
|

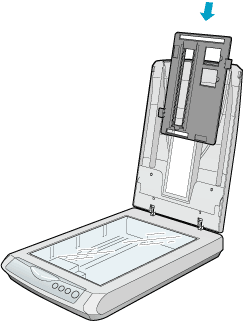

Deslice el soporte para película dentro de la cubierta para documentos.
|
|
|
Sustituya el soporte para documentos reflectantes.
|
