Colocar filmes ou slides
Remover a tampa de documentos
Para digitalizar tiras de filme ou slides, tem que remover a tampa de documentos da tampa do scanner. Esta operação destapa a unidade de transparências de forma que o scanner a possa usar para digitalizar filme ou slides.
 |

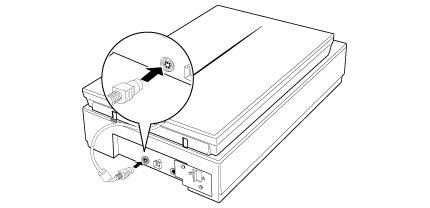

Certifique-se de que o cabo da tampa está ligado à porta OPTION do scanner.
|
Nota:|
Antes de ligar ou desligar o cabo da tampa, desligue o scanner com o botão Ligar/Desligar.
|
 |

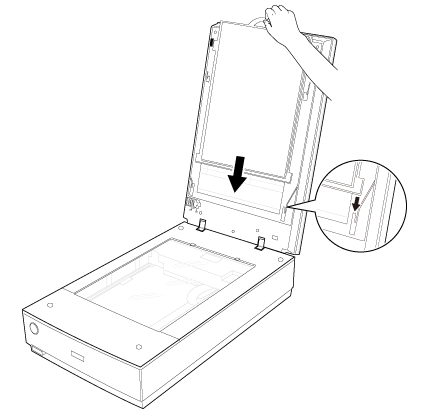

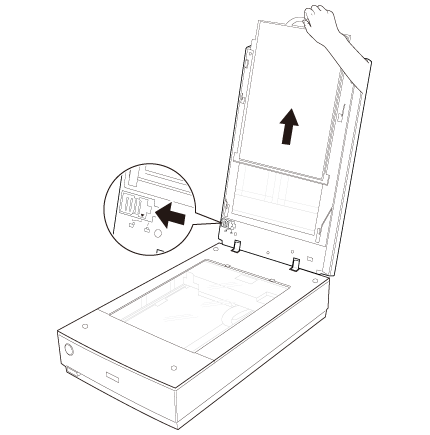

Abra a tampa do scanner e deslize cuidadosamente a tampa de documentos para retirá-la. Certifique-se também de que a trava de proteção do leitor de transparências se encontra na posição desbloqueada.
|
 |

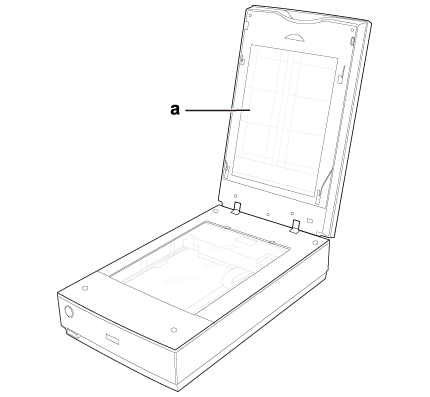

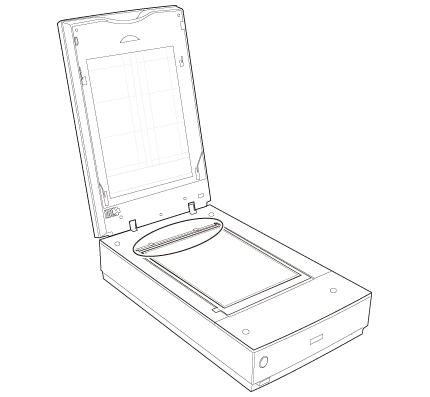

Antes de posicionar o filme ou os slides, limpe a janela da unidade de transparências e o tabuleiro de documentos com um pano macio.
|
a. Janela da unidade de transparências
Para posicionar as filmes para a digitalização, consulte Colocar o filme no suporte.
Para posicionar os slides para a digitalização, consulte Colocar slides no suporte.
Colocar o filme no suporte
Colocar tiras de filme de 35 mm
|

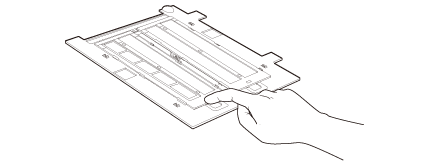

Remova as tampas da tira de filme no suporte para filmes.
|
|

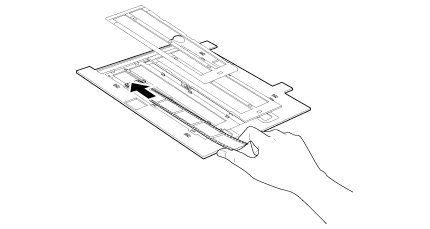

Faça deslizar até quatro tiras de filme para o interior do suporte para filmes com o lado brilhante voltado para baixo. As imagens e qualquer texto nas tiras de filme devem surgir ao contrário no lado virado para cima, conforme apresentado na figura no suporte para filmes.
|
Nota:|
Pegue nos filmes com cuidado e pelas extremidades ou utilize luvas para manuseá-los; caso contrário, poderá danificar os filmes.
Certifique-se de que os adesivos brancos existentes na parte posterior do suporte para filmes e as áreas circundantes não apresentam riscos ou pó nem estão cobertas. Se estas áreas estiverem escuras, o scanner poderá ter dificuldades para reconhecer o filme no Modo Automático.
Não tape nenhum dos pequenos orifícios existentes no suporte para filmes. Se o fizer, o scanner poderá ter dificuldades para reconhecer qual o suporte para filmes que está usando.
|
|
Coloque a(s) tampa(s) sobre o filme e exerça pressão até a(s) encaixar. Em seguida, exerça pressão sobre todas as extremidades das tampas para fixá-las.
|
 |

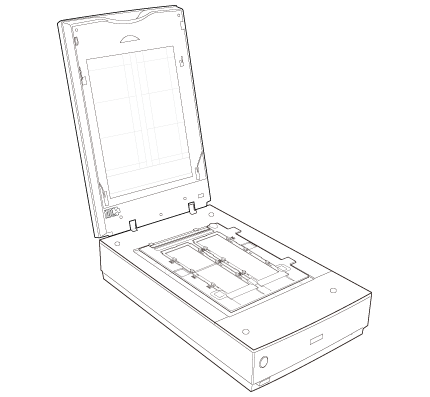

Coloque o suporte para filmes no tabuleiro de documentos de forma a que este fique alinhado com o canto superior direito.
|
 |
Certifique-se de que removeu a tampa de documentos. Consulte Remover a tampa de documentos.
|
 |
Feche a tampa do scanner.
|
Para digitalizar filmes, consulte Iniciar o Epson Scan.
Quando terminar a digitalização de filmes, volte a instalar a tampa de documentos antes de digitalizar documentos ou fotografias. Consulte Voltar a colocar a tampa de documentos.
Colocar filme de formato médio
|

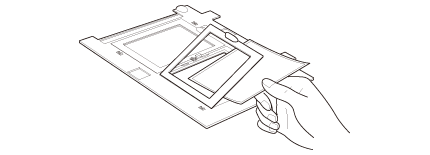

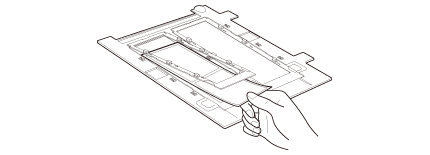

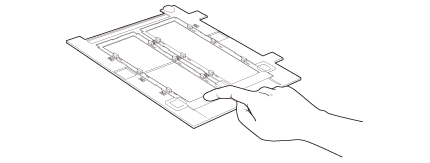

Abra a tampa do suporte para filmes de formato médio.
|
|
Deslize até duas tiras de filme de formato médio no suporte para filmes com o lado brilhante voltado para baixo. As imagens e qualquer texto nas tiras de filme devem surgir ao contrário no lado virado para cima, conforme apresentado na figura no suporte para filmes. Certifique-se de que todo o quadro fica posicionado na abertura do suporte para filmes.
|
Nota:|
Pegue nos filmes com cuidado e pelas extremidades ou utilize luvas para manuseá-los; caso contrário, poderá danificar os filmes.
Certifique-se de que os adesivos brancos existentes na parte posterior do suporte para filmes e as áreas circundantes não apresentam riscos ou pó nem estão cobertas. Se estas áreas estiverem escuras, o scanner poderá ter dificuldades para reconhecer o filme no Modo Automático.
Não tape nenhum dos pequenos orifícios existentes no suporte para filmes. Se o fizer, o scanner poderá ter dificuldades para reconhecer qual o suporte para filmes que está usando.
|
|
Baixe a tampa sobre o filme e exerça pressão até a encaixar. Em seguida, exerça pressão em todas as extremidades da tampa para fixá-la.
|
|

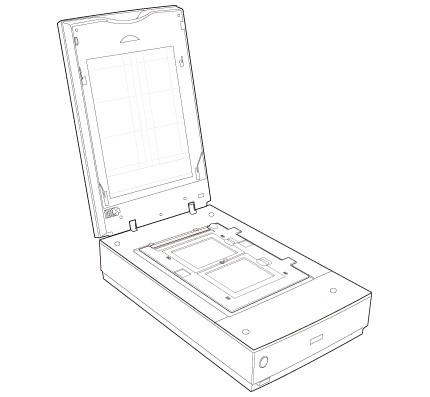

Coloque o suporte para filmes no tabuleiro de documentos de forma que este fique alinhado com o canto superior direito.
|
|
Certifique-se de que removeu a tampa de documentos. Consulte Remover a tampa de documentos.
|
|
Feche a tampa do scanner.
|
Para digitalizar filmes, consulte Iniciar o Epson Scan.
Nota:|
Não é possível utilizar o Modo Automático para digitalizar filmes de formato médio.
|
Quando terminar a digitalização de filmes, volte a instalar a tampa de documentos antes de digitalizar documentos ou fotografias. Consulte Voltar a colocar a tampa de documentos.
Colocar filme de 4 × 5 polegadas
|
Abra as tampas do suporte para filmes de 4 × 5 polegadas.
|
|
Coloque o filme no suporte para filmes com o lado brilhante voltado para baixo As imagens e qualquer texto nas tiras de filme devem surgir ao contrário no lado virado para cima, conforme apresentado na figura no suporte para filmes. Certifique-se de que todo o quadro fica posicionado na abertura do suporte para filmes.
|
Nota:|
Pegue nos filmes com cuidado e pelas extremidades ou utilize luvas para manuseá-los; caso contrário, poderá danificar os filmes.
Certifique-se de que os adesivos brancos existentes na parte posterior do suporte para filmes e as áreas circundantes não apresentam riscos ou pó nem estão cobertas. Se estas áreas estiverem escuras, o scanner poderá ter dificuldades para reconhecer o filme no Modo Automático.
Não tape nenhum dos pequenos orifícios existentes no suporte para filmes. Se o fizer, o scanner poderá ter dificuldades para reconhecer qual o suporte para filmes que está usando.
|
|

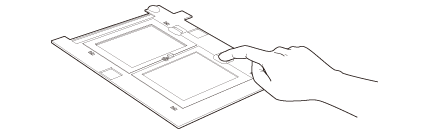

Baixe a tampa sobre o filme e exerça pressão até a encaixar. Em seguida, exerça pressão em todas as extremidades da tampa para fixá-la.
|
|
Coloque o suporte para filmes no tabuleiro de documentos de forma a que este fique alinhado com o canto superior direito.
|
|
Certifique-se de que removeu a tampa de documentos. Consulte Remover a tampa de documentos.
|
|
Feche a tampa do scanner.
|
Para digitalizar filmes, consulte Iniciar o Epson Scan.
Nota:|
Não é possível utilizar o Modo Automático para digitalizar filmes de 4 × 5 polegadas.
|
Quando terminar a digitalização de filmes, volte a instalar a tampa de documentos antes de digitalizar documentos ou fotografias. Consulte Voltar a colocar a tampa de documentos.
Colocar slides no suporte
Pode digitalizar até doze slides de 35 mm em simultâneo, utilizando o suporte para filmes.
Nota:|
Não pode digitalizar slides negativos.
Certifique-se de que os adesivos brancos existentes na parte posterior do suporte para filmes e as áreas circundantes não apresentam riscos ou pó nem estão cobertas. Se estas áreas estiverem escuras, o scanner poderá ter dificuldades para reconhecer os slides no Modo Automático.
Não tape nenhum dos pequenos orifícios existentes no suporte para filmes. Se o fizer, o scanner poderá ter dificuldades para reconhecer qual o suporte para filmes que está usando.
|
|

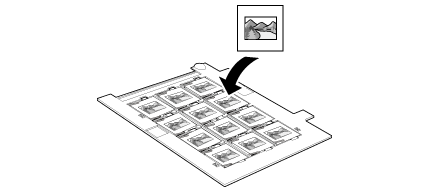

Coloque até doze slides no suporte para slides de 35 mm, com o lado brilhante voltado para baixo. A imagem deve surgir ao contrário no lado virado para cima, conforme apresentado na figura no suporte para slides. O topo das imagens deve ficar virado para a extremidade aberta do suporte para slides conforme apresentado abaixo.
|
|

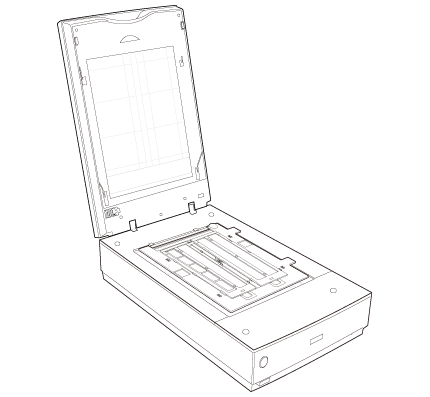

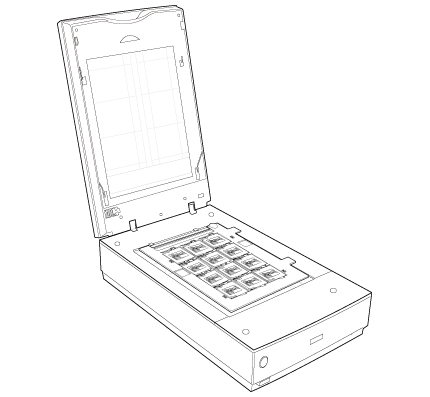

Coloque o suporte para filmes no tabuleiro de documentos de forma a que este fique alinhado com o canto superior direito.
|
|
Certifique-se de que removeu a tampa de documentos. Consulte Remover a tampa de documentos.
|
|
Feche a tampa do scanner.
|
Para digitalizar slides, consulte Iniciar o Epson Scan.
Quando terminar a digitalização de slides, volte a instalar a tampa de documentos antes de digitalizar documentos ou fotografias. Consulte Voltar a colocar a tampa de documentos.
Colocar Filme no Guia de Área
Pode digitalizar filme que não pode ser colocado nos suportes para filme (filme de até 8 × 10 polegadas) usando o guia de área de filme no Modo Profissional. Ao digitalizar filme usando o guia de área, selecione sempre Filme (com guia de área) como o Tipo de Documento.
Nota:|
Não pode utilizar a DIGITAL ICE Technology ao digitalizar filme com o guia de área.
Se digitalizar filme de 8 × 10 polegadas com uma resolução de 4800 pp e cor a 24 bits como o Tipo de Imagem, não guardar no formato BMP, Tiff ou JPEG.
Ao digitalizar filme com o guia de área, podem surgir anéis em faixa (anéis de Newton) nas imagens digitalizadas.
|
|

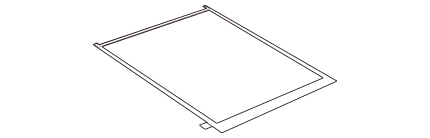

Certifique-se de que o separador na margem maior do filme no guia de área está no lado esquerdo.
|
|

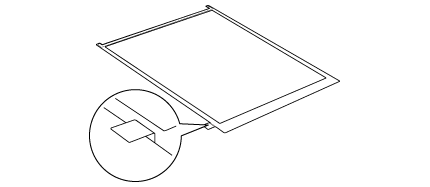

Dobre o separador ao longo das linhas perfuradas conforme apresentado.
|
|

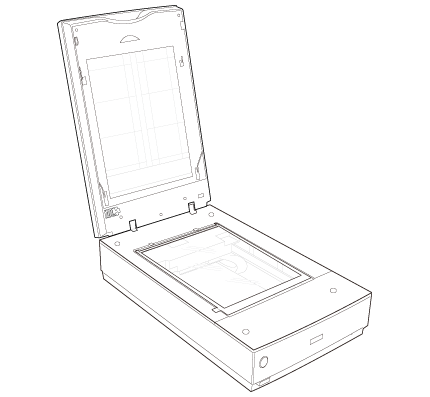

Coloque o guia de área do filme no tabuleiro de documentos com o separador virado para o lado esquerdo do scanner.
|
|

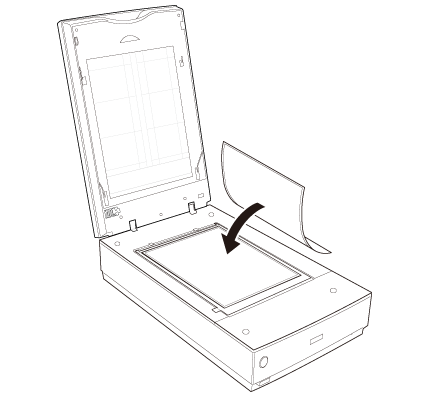

Coloque o filme no guia de área (filme até 8 × 10 polegadas), com o lado brilhante voltado para baixo. As imagens e o texto do filme devem aparecer ao contrário no lado voltado para cima. Certifique-se de que todo o fotograma fica posicionado na abertura do guia de área do filme.
|
Nota:|
Deixe a parte do guia de área do filme circulada abaixo descoberta, caso contrário as cores nas digitalizações serão afetadas
|
|
Certifique-se de que removeu a tampa de documentos. Consulte Remover a tampa de documentos.
|
|
Feche a tampa do scanner.
|
Para digitalizar filmes, consulte Iniciar o Epson Scan.
Nota:|
Não pode usar o Modo Automático, Modo Escritório ou Modo Casa ao digitalizar filme com o guia de área.
|
Quando terminar a digitalização de filmes, volte a instalar a tampa de documentos antes de digitalizar documentos ou fotografias. Consulte Voltar a colocar a tampa de documentos.
Voltar a colocar a tampa de documentos
Para voltar a colocar a tampa de documentos, faça-a deslizar nas ranhuras da tampa do scanner. Certifique-se de que a superfície branca fica voltada para baixo.
