Piezas de la impresora y funciones del panel de control

Piezas de la impresora
Panel de control

Piezas de la impresora

Ranura del lector de tarjetas de memoria (ampliación)

a. Soporte del papel: soporta el papel cargado en el alimentador de hojas.

b. Alimentador de hojas: sostiene papel en blanco y lo hace avanzar automáticamente durante la impresión.

c. Monitor de previsualización: muestra las fotos almacenadas en una tarjeta de memoria cuando se imprime directamente desde ella. Además permite previsualizar la composición de fotografías después de haber realizado los ajustes correspondientes en la pantalla LCD de la impresora.

d. Cubierta de la impresora: cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

e. Cubierta de la ranura de tarjetas de memoria: deberá abrirla para introducir o expulsar la tarjeta de memoria.

f. Conector USB de dispositivo externo: sirve para conectar a la impresora el adaptador Bluetooth de impresión de fotografías opcional o dispositivos externos y cámaras digitales que tengan la función USB DIRECT-PRINT.

g. Extensión de la bandeja de salida: sujeta el papel expulsado.

h. Bandeja de salida: recibe el papel expulsado.

i. Guía de CD/DVD: sujeta la bandeja de CD/DVD.

j. Guías laterales: ayudan a introducir el papel recto. Ajuste la guía lateral izquierda a la anchura del papel.

k. Ranura para tarjetas de memoria Memory Stick/MemoryStick PRO/SD/MultiMediaCard: utilícela para introducir las tarjetas Memory Stick, Memory Stick PRO, Memory Stick Duo, MagicGate Memory Stick, SD, SD mini y MultiMediaCard.

l. Ranura para tarjetas de memoria SmartMedia/xD-Picture: en ella se insertan las tarjetas SmartMedia y xD-Picture.

m. Indicador luminoso de tarjeta de memoria: si desea más información, consulte la sección Indicadores luminosos.

n. Ranura para tarjetas de memoria CompactFlash Tipo II: en ella se insertan las tarjetas CompactFlash o Microdrive.

a. Conector USB de la computadora: sirve para conectar la computadora y la impresora mediante el cable USB.

Nota:

Su impresora tiene dos conectores USB: uno en su parte frontal y otro en la posterior. Con un cable USB, puede utilizarlos para conectar a la impresora una cámara digital compatible, una computadora portátil o una de sobremesa. Epson recomienda el uso del conector USB frontal para conectar una cámara digital y el conector USB posterior para conectar una computadora portátil o de sobremesa.

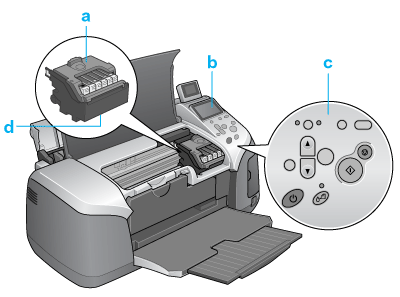

a. Cubiertas de los cartuchos: mantiene los cartuchos de tinta en su posición. Ábralas sólo para instalar o sustituir los cartuchos de tinta.

b. Pantalla LCD: sirve para realizar los ajustes de impresión directamente desde la tarjeta de memoria.

c. Panel de control: controla diversas funciones de la impresora. Para más detalles, consulte la siguiente sección.

d. Cabezal de impresión: aplica la tinta en el papel.

[Arriba]

Panel de control

Botones

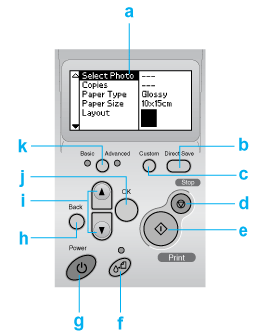

a. Pantalla LCD: muestra las opciones y los ajustes que ha definido con los botones del panel de control.

b. Botón Direct Save (Guardar directamente a unidad de almacenamiento): guarda el contenido de la tarjeta de memoria en un dispositivo de almacenamiento externo.

c. Botones Custom (Personalizados): almacenan los ajustes actuales en la pantalla LCD si se pulsan durante más de 2 segundos. Cargan los ajustes almacenados al pulsarlos.

d. Botón Stop (Detener): cancela las operaciones de impresión o los ajustes de la pantalla LCD.

e. Botón Print (Imprimir): inicia la impresión con los ajustes seleccionados en la pantalla LCD con los botones del panel de control.

f. Botón de mantenimiento: consulte la siguiente sección para obtener más detalles.

g. Botón de alimentación: consulte la siguiente sección para obtener más detalles.

h. Botón Back (Anterior): regresa al menú principal en la pantalla LCD.

i. Botones de flecha hacia arriba/abajo: mueven el cursor en la pantalla LCD. Aumentan y disminuyen los números introducidos.

j. Botón OK: abre el menú de ajustes y selecciona la opción a definir en la pantalla LCD.

k. Botón para alternar entre el modo Básico y el Avanzado: pasa del modo Básico al Avanzado y viceversa.

Nota:

Todos los botones del panel de control, excepto el de mantenimiento, el botón Stop (Detener)y el de alimentación, se utilizan sólamente cuando se imprime directamente desde una tarjeta de memoria.

Botón

Función

Alimentación

Enciende y apaga la impresora.

Mantenimiento

Muestra instrucciones para solucionar errores o resuelve los siguientes errores:

Sin tinta
No hay cartucho de tinta/funcionamiento anormal
No hay papel cargado
Obstrucciones de papel
Alimentación de varias páginas a la vez

Inicia la utilidad de sustitución de cartucho de tinta.

Muestra el menú de sustitución del cartucho de tinta cuando la luz de mantenimiento está apagada y se pulsa el botón en el modo Avanzado. Si se pulsa el botón de mantenimiento en el modo Básico, no sucede nada.

Indicadores luminosos

Indicador	Descripción
Mantenimiento	Encendido o intermitente cuando se produce un error. Consulte la descripción del error en la pantalla LCD.
Modo Básico de impresión	Encendido cuando está seleccionado el modo Básico de impresión.
Modo Avanzado de impresión	Encendido cuando está seleccionado el modo Avanzado de impresión.
Tarjeta de memoria	Encendido cuando hay una tarjeta de memoria en la ranura para tarjetas de memoria. Intermitente cuando la impresora está accediendo a la tarjeta de memoria.

Precaución:

Utilice únicamente un tipo de tarjeta de memoria. Extraiga la tarjeta de memoria cargada antes de introducir otro tipo de tarjeta.
