Componentes da impressora e funções do painel de controle
Componentes da impressora
a. Suporte para papel: proporciona suporte ao papel colocado no alimentador.
b. Alimentador: proporciona suporte ao papel e o envia para impressão.
c. Tampa da impressora: protege o mecanismo de impressão. Abra-a apenas quando for instalar ou substituir cartuchos de tinta.
d. Bandeja de saída: recebe o papel que é ejetado.
e. Guia de margem: mantém o papel corretamente posicionado no alimentador. Mova a guia de margem para a margem do papel.

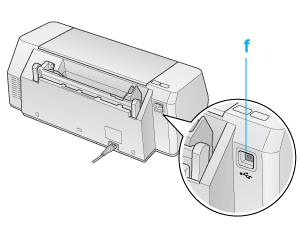

f. Conector USB: permite ligar o cabo USB do computador à impressora.

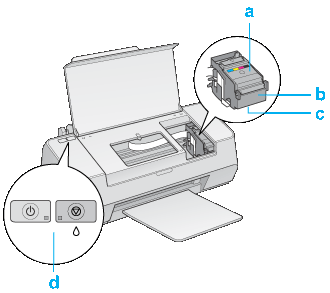

a. Tampa do compartimento de cartuchos: mantém os cartuchos na posição correta. Abra-a apenas quando for instalar ou substituir cartuchos de tinta.
b. Suporte para cartuchos de impressão: acomoda os cartuchos.
c. Cabeçote de impressão: imprime no papel.
d. Painel de controlo: utilize os botões e os indicadores luminosos para controlar a impressora. Para obter mais informações, consulte a seção seguinte.
Painel de controle
Botões
|
Botão
|
Função
|
 energia
|
Pressione este botão para ligar e desligar a impressora.
|
 manutenção
|
Pressione este botão para colocar papel quando a impressora não tiver papel. Pressione este botão para ejetar o papel quando houver obstrução de papel.
Pressione-o para retomar a impressão após a ocorrência de um erro por falta de papel ou pelo envio de várias páginas.
Pressione este botão para cancelar a impressão durante uma tarefa de impressão.
|
|
Pressione este botão para mover o suporte do cartucho de tinta para a posição de substituição quando for necessário substituí-lo.
Quando a impressora detectar que há algum cartucho vazio, pressione este botão para mover o suporte do cartucho para a posição de verificação dos níveis de tinta.
Uma vez substituído o cartucho, pressione este botão para que o suporte volte para a posição inicial.
Quando o indicador luminoso de erro
 estiver apagado, mantenha este botão pressionado durante 3 segundos para limpar o cabeçote de impressão. |
Indicadores luminosos
|
Indicador luminoso
|
Descrição
|
|
energia
|
Acende quando a impressora está ligada.
Pisca quando a impressora é ligada ou desligada e quando está recebendo dados ou imprimindo. Pisca também durante os processos de substituição de cartuchos, de abastecimento da tinta ou de limpeza do cabeçote de impressão.
|
|
erro
|
Acende quando a impressora não tem papel ou quando há obstrução.
|
|
Acende quando há um cartucho vazio.
Pisca quando algum cartucho está quase vazio.
|
Para obter mais informações sobre o estado do erro, consulte as instruções fornecidas a seguir.
Consulte Indicadores de erro
Consulte Indicadores de erro
