Sustitución de cartuchos de tinta

Sustitución de cartuchos de tinta

Los indicadores luminosos del equipo le informarán cuando sea necesaria la sustitución de los cartuchos de tinta para que adquiera uno nuevo.

Esta tabla describe el estado de los indicadores de su impresora y la acción que debe realizar en cada caso.

= encendido, = parpadeando

Para sustituir un cartucho utilizando el botón  Ink Maintenance, siga los pasos a continuación.

Nota:

Las ilustraciones muestran la sustitución del cartucho de tinta negra. Reemplace el cartucho correspondiente a su necesidad.

Compruebe que el equipo esté encendido. El indicador debe estar encendido, pero no parpadeando.

Compruebe que esté cerrada la cubierta para documentos. Después, abra la unidad del escáner.

Precaución:

No abra la unidad del escáner mientras la cubierta para documentos esté abierta.

Cuando el cartucho está vacío: El indicador Ink se ENCIENDE. Consulte el panel de mensajes para averiguar cuál de los cartuchos está vacío. Presione el botón  Ink Maintenance y siga el procedimiento detallado a continuación.

Cuando el nivel de tinta es bajo:
El indicador Ink destella. Presione el botón  Ink Maintenance por tres segundos y siga el procedimiento a continuación.

El cabezal se desplaza a la posición de sustitución de cartucho negro o de color, el indicador de funcionamiento  comienza a parpadear y el indicador  Ink también empieza a parpadear o permanece encendido. Cuando ambos cartuchos estén vacíos, el cabezal se moverá primero a la posición de sustitución del cartucho negro. Después de sustituir el cartucho negro, presione nuevamente el botón  Ink Maintenance para pasar a la posición de sustitución del cartucho de color.

Precaución:

No desplace el cabezal de impresión manualmente, pues podría dañar la impresora. Presione siempre el botón  Ink Maintenance para desplazar el cabezal.

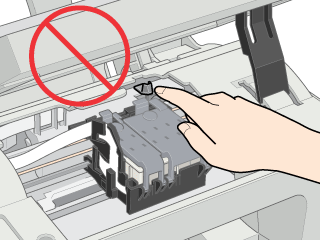

Cuando vaya a sustituir los cartuchos de tinta, tome cuidado de no tocar el sensor del cartucho según se indica a continuación.

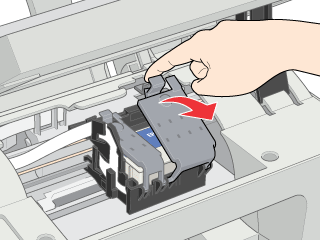

Levante la pestaña del cartucho completamente. Parte del cartucho quedará fuera del soporte.

Nota:

La ilustración muestra la sustitución del cartucho de color. Para sustituir el cartucho de tinta negra, levante solamente la pestaña pequeña de la izquierda.

Advertencia:

Si se mancha las manos de tinta, lávelas a fondo con agua y jabón. Si la tinta entra en contacto con sus ojos, lávelos inmediatamente con agua. Si persisten los problemas de visión o incomodidad después del contacto, acuda a un médico urgentemente.

Extraiga el cartucho del equipo y deséchelo de forma adecuada. No desmonte ni intente rellenar el cartucho usado.

Retire el nuevo cartucho del envoltorio de protección. A continuación, retire del cartucho solamente el adhesivo amarillo. No toque chip IC verde situado en la lateral del cartucho.

Precaución:

Retire el adhesivo amarillo del cartucho antes de instalarlo. En caso contrario, el cartucho quedará inservible y no podrá imprimir.

Si ha instalado el cartucho sin retirar el adhesivo amarillo, deberá desecharlo e instalar uno nuevo. Prepare el nuevo cartucho retirando el adhesivo amarillo e instálelo en el equipo.

No retire la parte azul del adhesivo de la parte superior del cartucho. En tal caso, podría obstruirse el cabezal y no sería posible imprimir.

No retire el adhesivo de la base del cartucho, ya que quedaría inservible.

No toque el chip IC verde ubicado en la lateral del cartucho, ya que en tal caso el equipo podría dejar de funcionar y de imprimir correctamente.

Si retira un cartucho temporalmente del equipo, asegúrese de proteger su puerto de suministro de la suciedad. Guárdelo en el mismo lugar que el equipo. Si guarda el cartucho, asegúrese de colocarlo en la posición indicada en la figura anterior (la etiqueta que identifica el color del cartucho debe quedar hacia arriba). La válvula del puerto de suministro de tinta está diseñada para evitar que pueda derramarse la tinta sobrante. No obstante, se recomienda manipular los cartuchos con cuidado. No toque el puerto de suministro de tinta del cartucho ni el área circundante.

Asegúrese de instalar siempre un cartucho inmediatamente después de retirar uno viejo. Si no se instala el nuevo cartucho rápidamente, podría secarse el cabezal haciendo que dejara de funcionar correctamente.

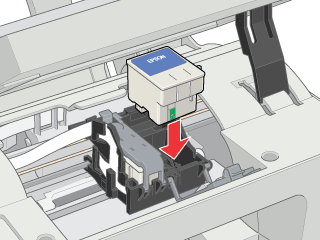

Sitúe el cartucho en el soporte y cierre las pestañas. No lo fuerce demasiado.

Empuje la pestaña del cartucho hasta que oiga el clic indicando que queda encajado en su sitio. Si sustituye ambos cartuchos, presione el botón Ink Maintenance para pasar para la posición de sustitución del cartucho de color y reemplácelo siguiendo las instrucciones anteriores.

Precaución:

Cuando retire un cartucho del equipo, inserte otro inmediatamente. Sin cartucho, el cabezal podría secarse y dejaría de imprimir.

Nota:

La ilustración muestra la sustitución del cartucho de color. Para sustituir el cartucho de tinta negra, reemplace solamente el cartucho sujeto por la pestaña pequeña de la izquierda.

Cierre la unidad del escáner.

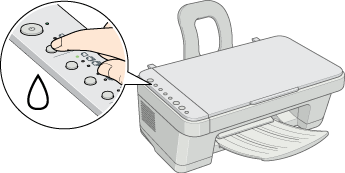

Presione el botón  Ink Maintenance. La impresora desplaza el cabezal e inicia la carga del sistema de tintas. Este proceso dura aproximadamente 30 segundos. Una vez finalizado el proceso, el equipo devuelve el cabezal a la posición de descanso, el indicador de funcionamiento  deja de destellar y se mantiene encendido y el indicador Ink  se apaga.

Precaución:

El indicador de funcionamiento  seguirá destellando mientras el equipo cargue la tinta. Nunca apague el equipo mientras este indicador luminoso parpadea. En tal caso no se completaría correctamente el proceso.

Cómo ahorrar tinta negra cuando el cartucho esté casi vacío

Se visualizará el siguiente cuadro de diálogo cuando le reste poca tinta negra o se dé alguna de las siguientes condiciones:

• La opción Papel normal está seleccionada como tipo de papel en el menú Principal.

• Hay más tinta de color que negra.

• El cartucho de tinta negra no está vacío.

• El cartucho de color tiene tinta suficiente.

Este cuadro de diálogo permite elegir entre seguir usando tinta negra de forma habitual o ahorrarla utilizando una mezcla de las tintas de colores para producir el negro.

Al hacer clic en el botón Sí es posible utilizar una mezcla de colores para crear el negro e imprimir documentos. No se utilizará el cartucho de tinta negra. En algunos casos el negro que resulta de la combinación de tintas es ligeramente diferente del negro de un cartucho propio. La próxima vez que imprima un trabajo que requiera tinta negra, este cuadro de diálogo volverá a aparecer y le ofrecerá la alternativa de ahorrar este cartucho.

Al hacer clic en el botón No continuará utilizando la tinta negra restante para el trabajo que esté imprimiendo. La próxima vez que imprima un trabajo que requiera tinta negra, este cuadro de diálogo volverá a aparecer y le ofrecerá la alternativa de ahorrar este cartucho.

Al hacer clic en el botón Deshabilitar continuará utilizando la tinta negra normalmente. Este cuadro de diálogo no volverá a aparecer haciendo referencia a este cartucho de tinta negra. En este caso, se utilizará la tinta negra de forma habitual hasta que se agote.
